23 Montageanleitung 5 Anbau des XPS SIPLACE X-Serie Productivity Shuttle-T yp I/II 5.2 XPS am Einlauf des Bestückers 5.2 XPS am Einlauf des Bestückers 1. S tellen Sie das S IPLACE X-Series Productivity Shuttle (XPS) mit …
5 Anbau des XPS Montageanleitung
5.1 Spannungsversorgung SIPLACE X-Serie Productivity Shuttle-Typ I/II
22
5.1.1 Ümrüsten auf Sekundärspannung 115 V

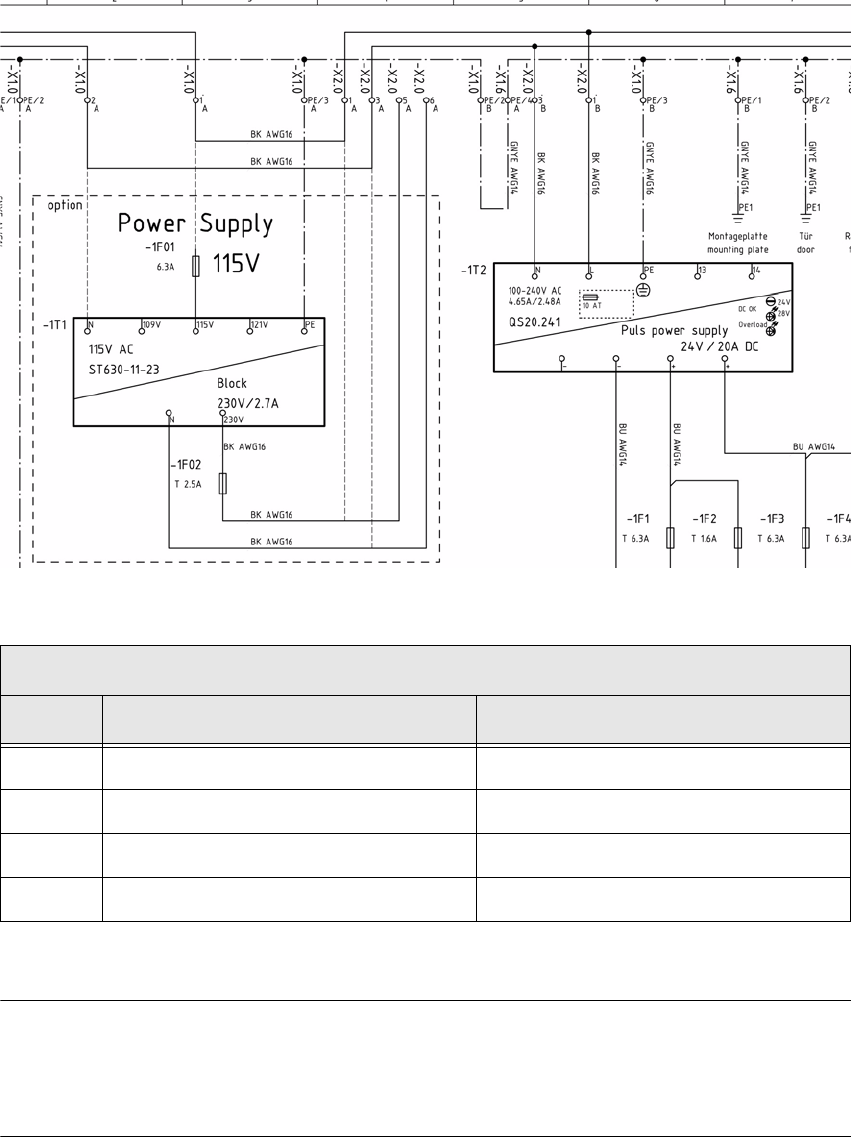

Die u. a. Abbildung zeigt nur einen Ausschnitt des Schaltplans. Nehmen Sie bitte zum Umrüsten
von 230
V auf 115 V den zur Maschine gehörenden, gültigen Schaltplan zur Hand.
HINWEIS 5
Bei Umrüstung auf 115 V ist zu beachten, dass ggf. ein landestypischer Netzstecker verwendet
werden muss.
Umklemmen
Schritt von auf
1 Klemmleiste -X2.0, Klemme 1 Sicherung -1F01
2 Klemmleiste -X2.0, Klemme 3 Trafo -1T1, N
3 Klemmleiste -X2.0, Klemme 5 Klemmleiste -X2.0, Klemme 1
4 Klemmleiste -X2.0, Klemme 6 Klemmleiste -X2.0, Klemme 3
Tabelle: Ümrüsten auf Sekundärspannung 115 V
23
Montageanleitung 5 Anbau des XPS
SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.2 XPS am Einlauf des Bestückers
5.2 XPS am Einlauf des Bestückers
1. Stellen Sie das SIPLACE X-Series Productivity Shuttle (XPS) mit so viel Abstand am Einlauf
des Bestückers auf, dass Sie die Kabelverbindungen problemlos herstellen können. Das Be
-
dienfeld des XPS befindet sich, in Durchlaufrichtung gesehen, auf der rechten Seite.
HINWEIS
Ist die Linie für den Combined Mode vorgesehen und sind XPS verschiedenen Typs vorhan-
den, ist darauf zu achten, dass am Anfang (Anfangsmodul) und am Ende (Endmodul) der Linie
je ein XPS des Typs I steht.

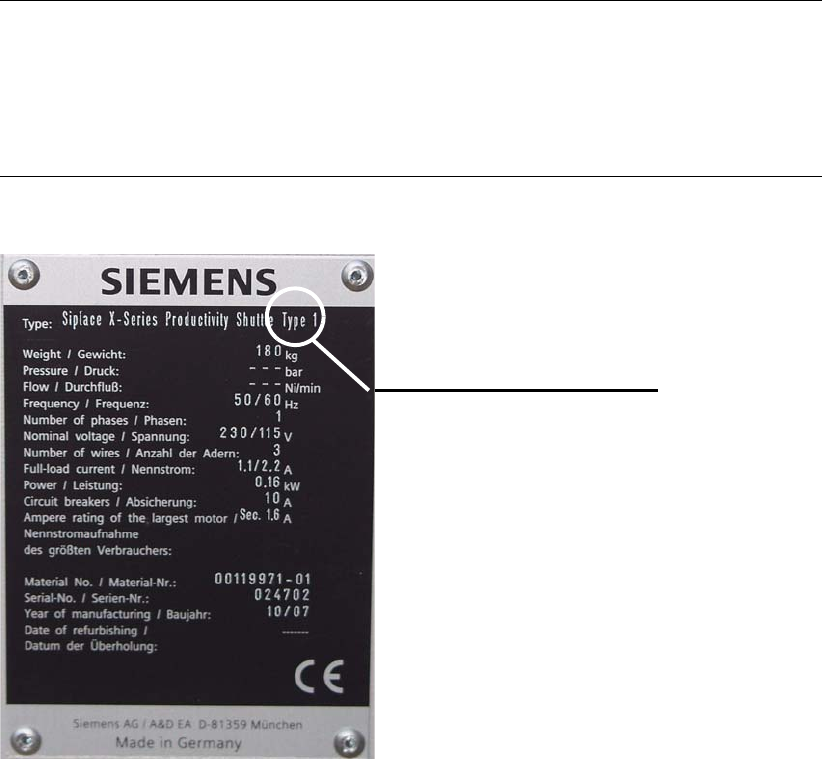

Achten Sie auf die Bezeichnung auf dem Typenschild.
Typenbezeichnung
5 Anbau des XPS Montageanleitung
5.2 XPS am Einlauf des Bestückers SIPLACE X-Serie Productivity Shuttle-Typ I/II
24

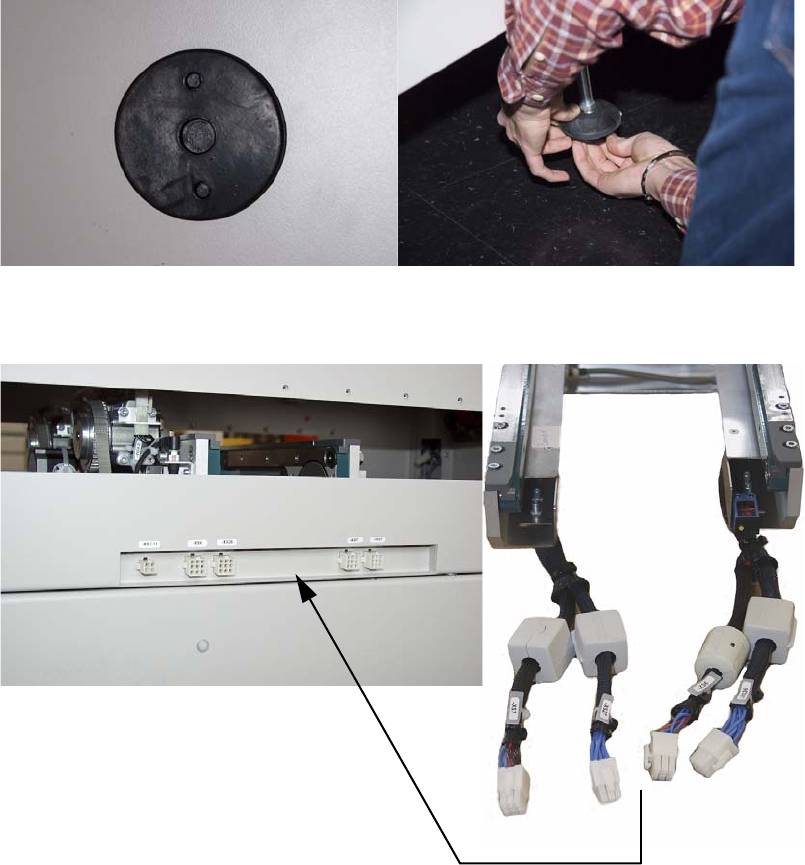

2. Montieren Sie die mitgelieferten Gummiplatten an der Unterseite der Stellfüße. Heben Sie
dazu das XPS mit einem Hubwagen entsprechend an.
3. Verbinden Sie das XPS elektrisch mit dem XPL.
Verbindung gemäß der Kenn-
zeichnung herstellen.
