7 Schnittstellenbeschreibung Montageanleitung 7.2 Schnittstellendefinition SIEMENS SIPLACE X-Serie Productivity Shuttle-T yp I/II 38 7.2 Schnitt stellendefinition SIEMENS Ist das Gerät mit ein er Schnitt stelle nach Siem…
37
Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.1 Schnittstellendefinition SMEMA
7 Schnittstellenbeschreibung
Zum Übernahme- bzw. Übergabehandling ist eine Schnittstelle zwischen angrenzenden Geräten
notwendig. Unsere Geräte können mit unterschiedlichen Schnittstellen ausgestattet werden. Ein
Umstellen der Schnittstellen muss gleichzeitig am Schnittstellenmodul und am Bedienpult unter
dem entsprechenden Menüpunkt erfolgen. Wir geben gerne Auskunft über Problempunkte bei
Änderungen an der Schnittstelle.
7.1 Schnittstellendefinition SMEMA
Ist das Gerät mit einer Schnittstelle nach SMEMA-Definition ausgestattet, erfolgt die Verbindung
über einen 16-poligen Pfostenverbinder und eine 14-polige AMP-Kupplung.
Die SMEMA-Schnittstellendefinition gibt bei den Signalen potenzialfreie Kontakte vor.
7.1.1 Pin-Belegung
Es gilt jeweils der zur Anlage gehörende Schaltplan.
Pfostenverbinder Farbe Signalbezeichnung AMP
1 WH N.C. 11
2 BN N.C. 12
3 GN + Anforderung / board available 3
4 YE - Anforderung / board available 4
5 GY + Bereit / not busy 1
6 PK - Bereit / not busy 2
7 BU + Pass / pass 7
8 RD - Pass / pass 8
13 BK Störschleife / error loop 9
14 VT Störschleife / error loop 10
15 GYPK + 24 V 13
16 RDBU GND 14
Tab. 7.1 - 1 SMEMA - Pin-Belegung
7 Schnittstellenbeschreibung Montageanleitung
7.2 Schnittstellendefinition SIEMENS SIPLACE X-Serie Productivity Shuttle-Typ I/II
38
7.2 Schnittstellendefinition SIEMENS
Ist das Gerät mit einer Schnittstelle nach Siemens-Definition ausgestattet, erfolgt die Verbindung
über einen 20-poligen Pfostenverbinder und eine 37-polige AMP-Kupplung.
7.2.1 Pin-Belegung
Es gilt jeweils der zur Anlage gehörende Schaltplan.
Pfostenverbinder Farbe Signalbezeichnung AMP
2 WH N-1 GND 4
3 BN N-1 24 V 7
5 GN N+1 GND 11
6 YE N+1 24 V 14
11 BU Störschleife / error loop 28
12 RD Störschleife / error loop 29
13 BK GND (N+1, N-1) 30
14 VT Angekommen / receival 31
15 GYPK Erlaubnis / permission 32
17 GY Pass / pass 34
18 RDBU Abgegeben / delivery 35
19 WHGN Anforderung / requirement 36
20 BNGN GND (N+1, N-1) 37
Tab. 7.2 - 2 Siemens - Pin-Belegung
39
Montageanleitung 7 Schnittstellenbeschreibung
SIPLACE X-Serie Productivity Shuttle-Typ I/II 7.3 Schnittstellenmodul AMI
7.3 Schnittstellenmodul AMI
Das AMI-Modul dient zur Verbindung der Schnittstellen des XPS mit dem SIPLACE-Bestücker.
7.3.1 Anschlussschema

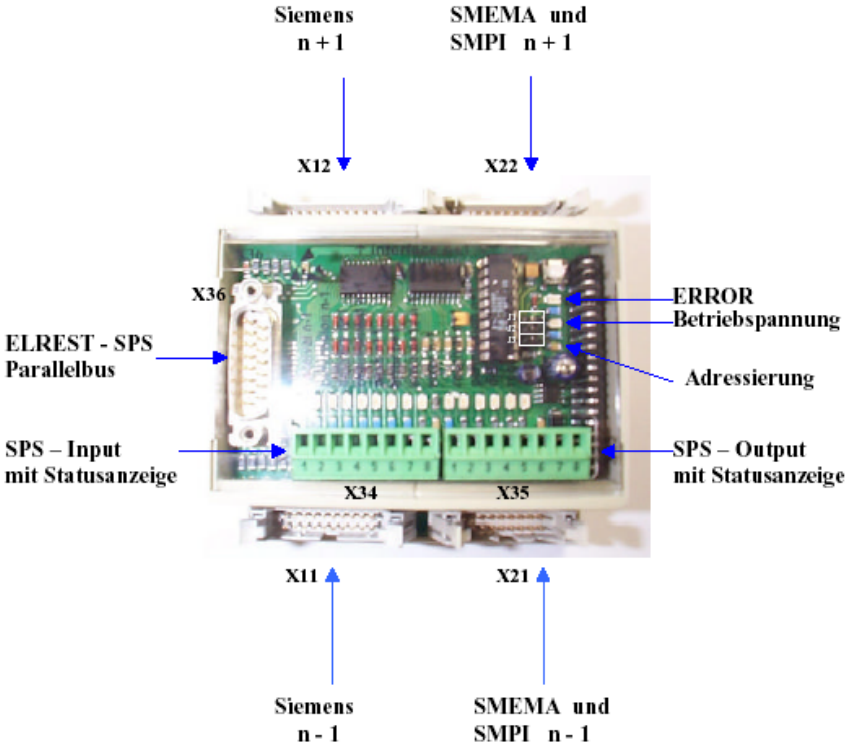

Abb. 7 - 1 Schnittstellenmodul AMI 3.x
