00191185-01 - 第10页
Nachrüstanleitung Fördererfix ierung für BE-Tisch (Option) SIPLACE 80 S-20/F4/S-15/F3 Ausgabe 05/98 Seite 10 Lage de r Bohr lehre f ür die F örder erfixier ung Förder erf ixierung Bild 2 a Bild 1 a Bild 1 b
Nachrüstanleitung Fördererfixierung für BE-Tisch (Option) SIPLACE 80 S-20/F4/S-15/F3
Ausgabe 05/98
Seite 9
4 Montage Fördererfixierung
• Bringen Sie die Bohrlehre am Bauelementetisch an (siehe Bild 1).
•
Bohren Sie mit einen 3,3 mm Bohrer die fünf benötigten Bohrungen.
•
Schneiden Sie mit einem M4 Gewindebohrer die fünf benötigten Gewinde.
•
Befestigen Sie die Fördererfixierung mit den im Nachrüstsatz enthaltenen M4 x 10
Innensechskantschrauben am Bauelementetisch (siehe Bild 2).
5 Abschließende Arbeiten
5.1 SIPLACE 80 S-20/F4/S-15/F3
•
Fahren Sie die beiden Bauelementetische in den Bestückautomat.
•
Fixieren Sie die Bauelementetische mit den Horizontalspannern.
•
Stellen Sie alle elektrischen Verbindungen her.
•
Rüsten Sie die Bauelementetische wieder auf.
5.2 SIPLACE 80 F4/F3 mit WPW
•
Heben Sie mit Hilfe einer zweiten Person auf der rechten Seite den Bauelementetisch in den
Bestückautomat.
WARNUNG
O O
Führen Sie diese Tätigkeit nur mit Hilfe einer zweiten Person durch, da durch das hohe Gewicht des
Bauelementetisches erhebliche Verletzungsgefahr besteht.
•
Fixieren Sie den Bauelementetisch mit den beiden Innensechskantschrauben.
•
Fahren Sie den WPW in den Bestückautomat.
•
Fahren Sie auf der linken Seite den Bauelementetisch in den Bestückautomat.
•
Fixieren Sie die Bauelementetisch mit den Horizontalspannern.
•
Stellen Sie alle elektrischen Verbindungen her.
•
Rüsten Sie die Bauelementetische wieder auf.
Nachrüstanleitung Fördererfixierung für BE-Tisch (Option) SIPLACE 80 S-20/F4/S-15/F3
Ausgabe 05/98
Seite 10

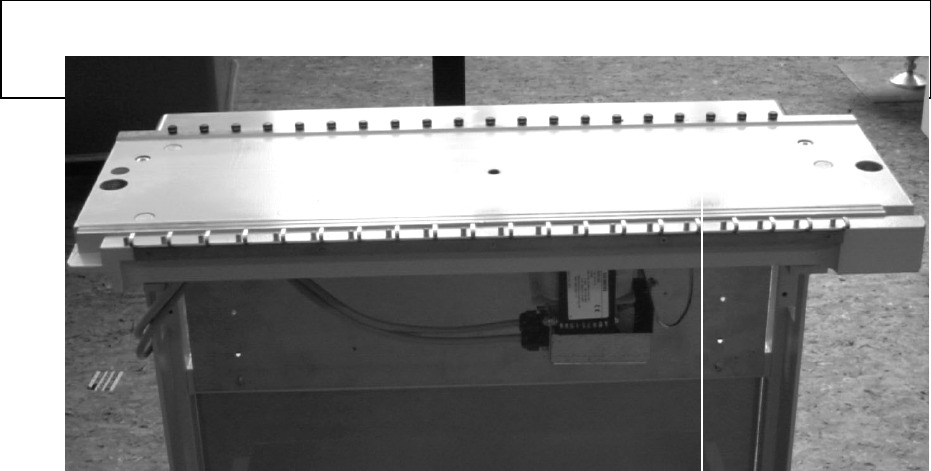

Lage der Bohrlehre für die Fördererfixierung
Fördererfixierung
Bild 2 a
Bild 1 a
Bild 1 b
Nachrüstanleitung Fördererfixierung für BE-Tisch (Option) SIPLACE 80 S-20/F4/S-15/F3
Ausgabe 05/98
Seite 11
Befestigungsbohrungen 5 x 3.4mm
5 x M4 Gewinde für Befestigungsschrauben (Senkkopf) 5 x M4 x 10
Bild 2 b
