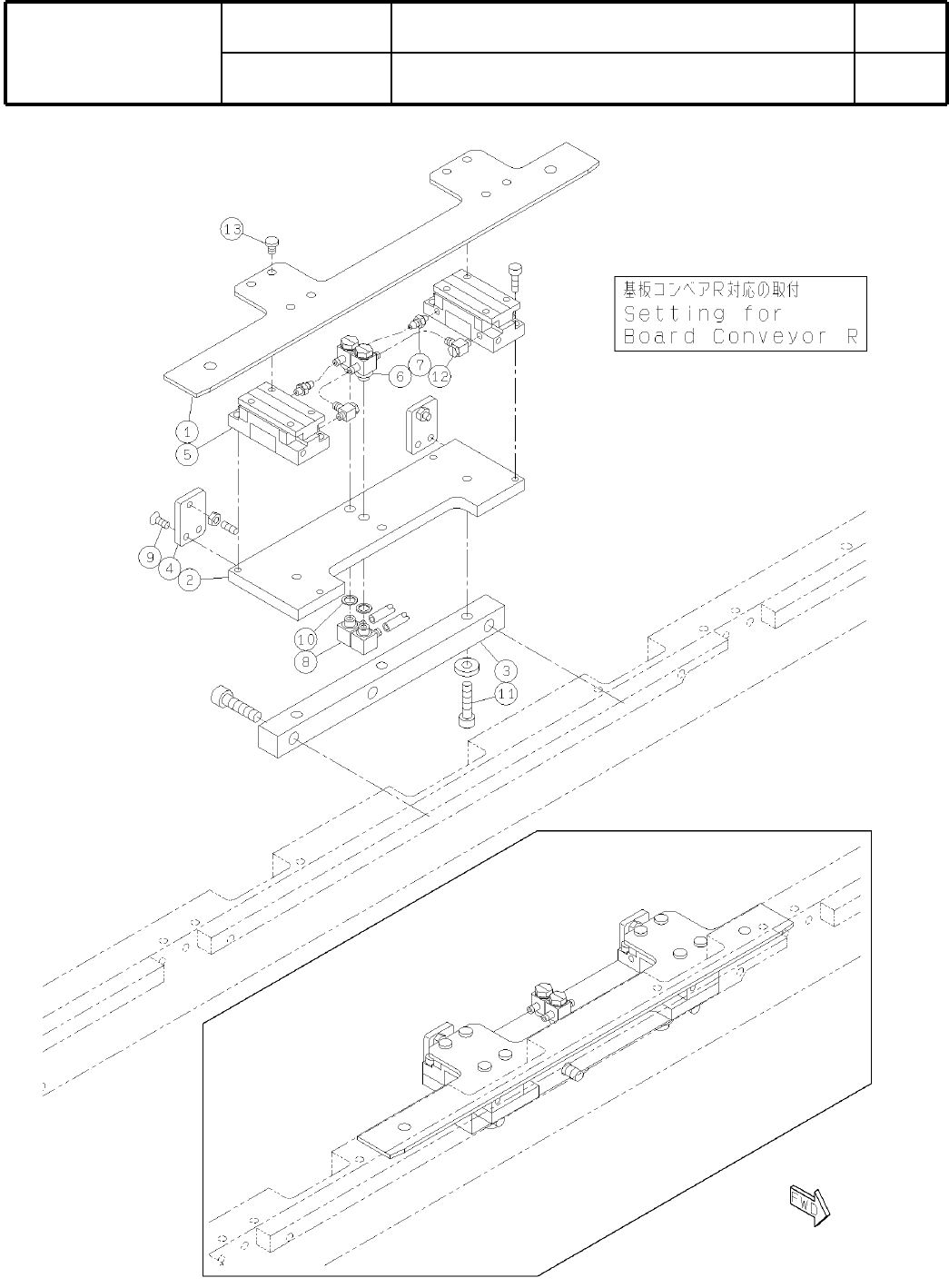

10-B 基 板 サイドクランプ Board Side Clamp パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 KXFX049LA00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - M69 ( KKXFX049LA00-03_1-2 )
Ref
No.
Remarks
R
1
Q'ty
10-A
基
板
サイドクランプ
Board Side Clamp
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX049LA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
CLAMPER
1
1 KXFB0A3DB00
PLATE
1
2 KXFB0A3FB00
BAR
1
3 KXFB0A3GB00
PLATE
2
4 KXFB03Y5A00
AIR-SLIDE
2
5 N510019323AA MXPJ6-5-X23A
JOINT
2
6 KXF0ABBAA00 UTF4BU
JOINT
2
7 N510064400AA M-3AU-4-X83
JOINT
2
8 KXF02SZAA00 M-5ALU-4
BOLT
4
9 N510017613AA
Hexagon socket Flat head bolt M3X8-10.9 A2J (Trivalent)
GASKET
2
10 N510038461AA M-5G2
BOLT
3
11 N510017352AA
Hexagon socket head cap screw M4X18-10.9 A2J (Trivalent)
JOINT
2
12 N510064398AA M-3ALU-4-X83
BOLT
8
13 N510026172AA SEH0305
M68
--
( KKXFX049LA00-03_1-1 )
10-B
基
板
サイドクランプ
Board Side Clamp
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
KXFX049LA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M69
( KKXFX049LA00-03_1-2 )
Ref
No.
Remarks
R
1
Q'ty
10-B
基
板
サイドクランプ
Board Side Clamp
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX049LA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
CLAMPER
1
1 KXFB0A3DB00
PLATE
1
2 KXFB0A3FB00
BAR
1
3 KXFB0A3GB00
PLATE
2
4 KXFB03Y5A00
AIR-SLIDE
2
5 N510019323AA MXPJ6-5-X23A
JOINT
2
6 KXF0ABBAA00 UTF4BU
JOINT
2
7 KXF02STAA00 M-3AU-4
JOINT
2
8 KXF02SZAA00 M-5ALU-4
BOLT
4
9 N510017613AA
Hexagon socket Flat head bolt M3X8-10.9 A2J (Trivalent)
GASKET
2
10 N510038461AA M-5G2
BOLT
3
11 N510017352AA
Hexagon socket head cap screw M4X18-10.9 A2J (Trivalent)
JOINT
2
12 N510064398AA M-3ALU-4-X83
BOLT
8
13 N510026172AA SEH0305
M70
--
( KKXFX049LA00-03_1-2 )
