- 30 - REF.NO NOTE PART N O D E S C R I P T I O N 品 名 Qt y 1 401 - 2 7495 FL _A IR_C OM B I _BRA C KE T ＦＬ エアー コンビ ブラケ ット 1 2 SL- 606169 2-T N SC REW M6 L=1 6 座金付き六角 穴ボル ト Ｍ ６ Ｌ ＝１６ 2 3 SL- 306123 2-T N SC REW M6 L=1 2 座…
- 29 -

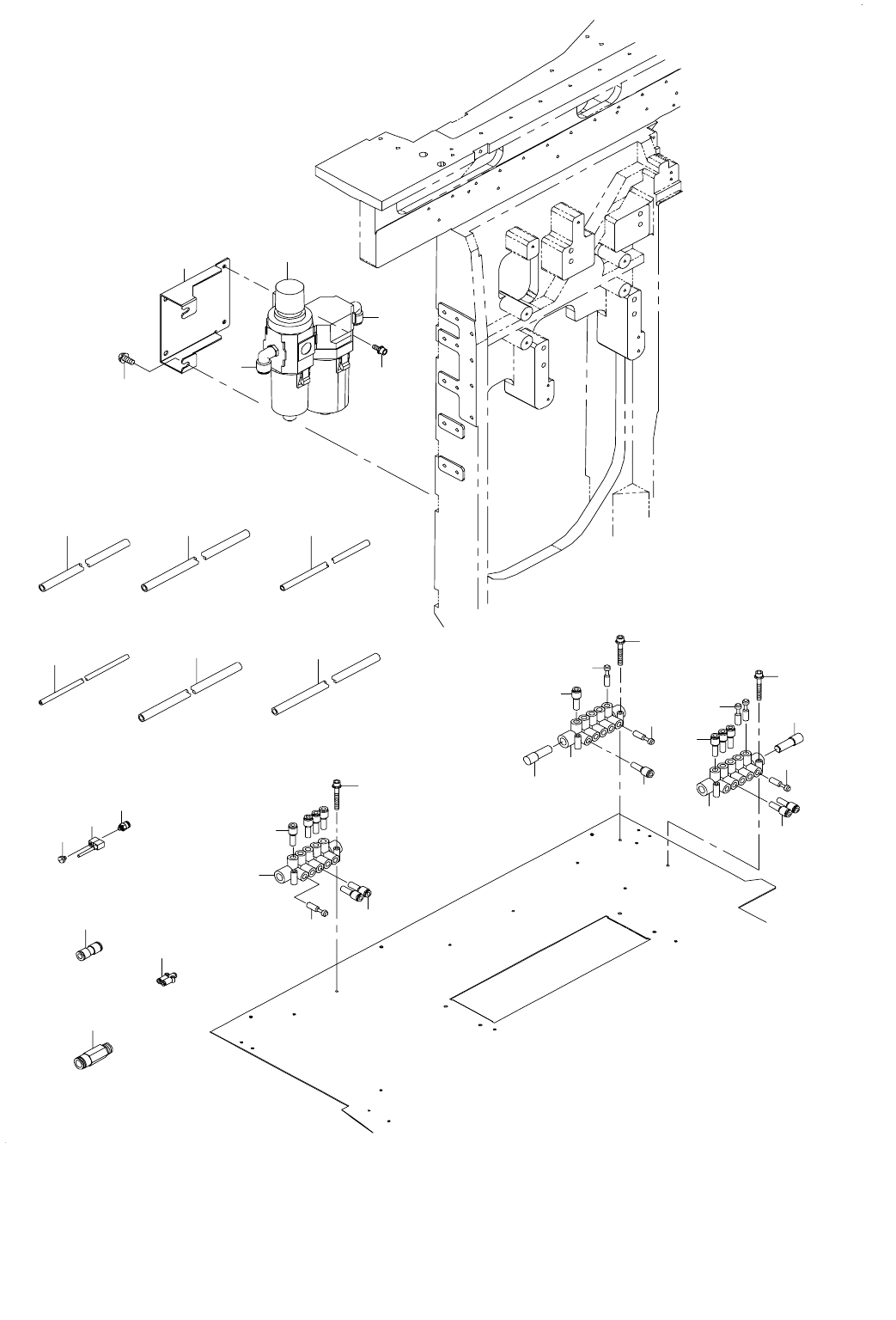

15.AIR COMPONENTS
エアー関係
1
3
4
11
13
12
12
17
16
10
16
12
12
17
17
17
12
12
17
10
16
14
15
15
2
5
786
9
20
21
19
18
18
18
22
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27495 FL_AIR_COMBI_BRACKET
ＦＬ エアーコンビブラケット
1
2 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１６
2
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
2
4 PF-0553050-00 AIR COMBINATION
エア コンビネーション
1
5 401-29080 AIR(N) SENSOR CABLE ASM
ＡＩＲ（Ｎ） センサケーブル組
1
6 BT-1200801-EB URETHANE TUBE 12X8
ポリウレタン チューブ １２ Ｘ ８
4
7 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８ Ｘ ５
24
8 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
16
9 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
17
10 PJ-0200000-03 PLUG 12
プラグ １２
2
11 PJ-0205000-02 PLUG
プラグ
1
12 PJ-3010600-03 REDUCER
レデューサ
13
13 PJ-3010605-03 HALF UNION
ハーフ ユニオン
1
14 PJ-3030800-03 UNION STRAIGHT
ユニオンストレート
8
15 PJ-3041253-01 ELBOW UNION
エルボ ユニオン
2
16 PJ-3091200-03 MANIFOLD
マニホールド
3
17 PX-9500070-00 PLUG
プラグ
13
18 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ ４ Ｌ ＝３０
6
19 PV-0253010-00 CHECK VALVE
チェック バルブ
1
20 400-54839 SOFT NYLON 8
ソフトナイロン８
1.8
21 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
1.4
22 PJ-3080400-02 QUICK JOINT
ワンタッチ継手
4
- 31 -

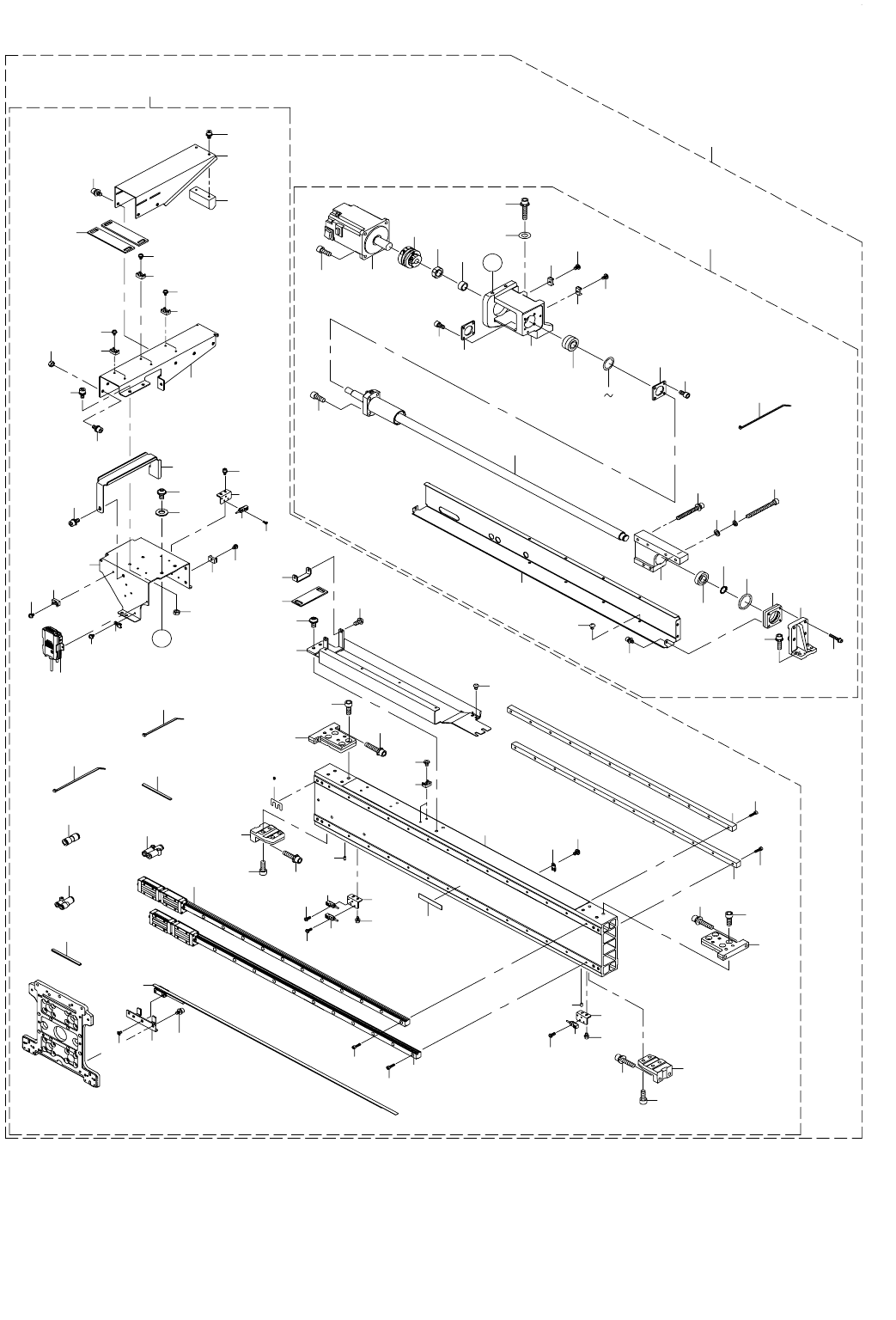

16.X-Y COMPONENTS(1)
Ｘ−Ｙ関係（１）
5
14
12
39
50
48
13
15
11
10
16
4
3
6
8
9
7
17
18
19
20
21
20
21
22
23
24
25
26 28
24
25
29
30
31
32
34
33
35
36
2
38
38
39
40
40
41
42
43
42
43
44
45
45
44
46
46
47
51
52
53
49
50
53
54
54
55
55
56
56
57
58
57
58
59 60
62
63
40
64
72
73
74
75
76
78
78
76
78
76
76
78
76
78
78
77
79
80
83
83
84
85
86
87
88
89
89
65
A
A
37
67
66
1
68
69
70
98
71
61
90
81
91
93
92
94
96
95
97
82
99
