- 66 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401- 28550 BU_D RIVER _S_ASM ＢＵ ド ライバ Ｓ 組 1 2 401- 28501 BU_D RIVER _BASE_ S ＢＵ ド ライバベース Ｓ (1) 3 401- 28502 BU_D RIVER _BRACKE T_S ＢＵ ド ライバブラケ ット Ｓ (1) 4 401- 28…
- 65 -

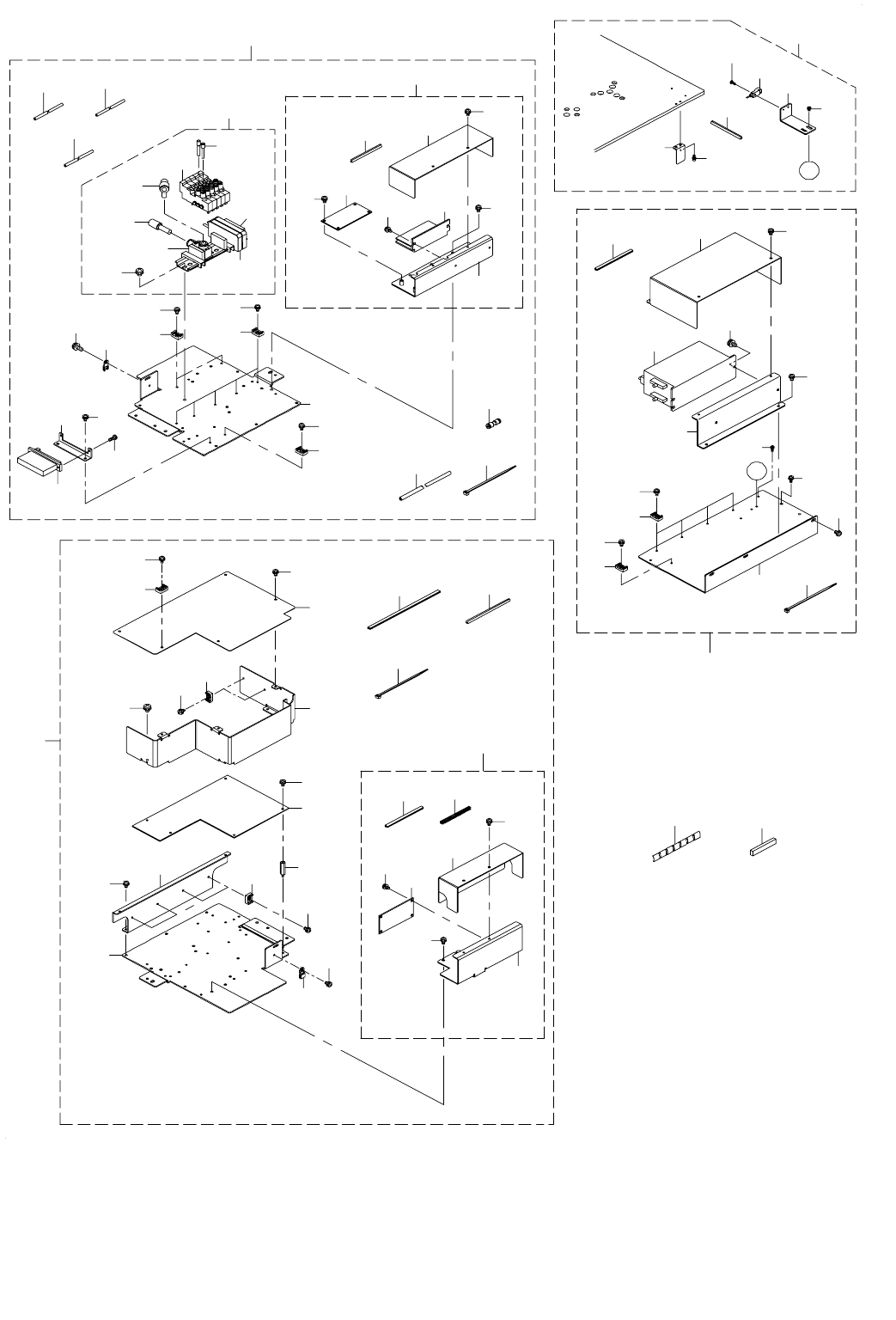

33.PWB CONVEYOR COMPONENTS(6)
基板搬送関係（６）
10
74
30
31
2
3
4
5
5
6
7
7
7
7
7
59
9
11
19
15
17
1717
18
14
27
28
22
23
24
25
26
21
40
41
42
32
33
36
36
33
33
36
34
36
37
35
38
39
50
47
48
51
46
16
47
45
61
62
58
63
58
52
58
64
53
54
55
56
58
57
58
60
73
13
44
1
A
A
71
72
66
67
68
69
70
65
17
20
47
49
56
58
12
8
43
29
58
56
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28550 BU_DRIVER_S_ASM
ＢＵ ドライバ Ｓ 組
1
2 401-28501 BU_DRIVER_BASE_S
ＢＵ ドライバベース Ｓ
(1)
3 401-28502 BU_DRIVER_BRACKET_S
ＢＵ ドライバブラケット Ｓ
(1)
4 401-28503 BU_DRIVER_COVER_S
ＢＵ ドライバカバー Ｓ
(1)
5 HX-0029400-00 FIXED BASE
固定ベース
(5)
6 HX-0066900-0A GROMMET
グロメット
(0.12)
7 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(14)
8 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
10 EA-9500B02-00 CABLE BAND
束線バンド
(6)
11 401-29636 BU AXIS SERVO AMP
ＢＵ 軸サーボドライバ
(1)
12 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ ４ Ｌ ＝１０
(1)
13 401-28556 CONVEYOR_E_L_ASM
搬送エレキ Ｌ 組
1
14 401-28567 DRIVER_L_ASM
ドライバ Ｌ 組
(1)
15 401-28498 DRIVER_BRACKET_L
ドライバブラケット Ｌ
(1)
16 HX-0067100-0A GROMMET
グロメット
(0.07)
17 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
18 HM-0013200-00 STEPPING MOTOR
モータドライバ
(1)
19 401-28497 DRIVER_COVER_L
ドライバカバー Ｌ
(1)
20 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
(1)
21 401-28566 SOLENOID_VALVE_ASM
電磁弁組
(1)
22 401-29061 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(2)
23 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(5)
24 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(2)
25 PX-0500030-00 SILENCER
サイレンサ
(1)
26 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
27 400-69281 STREET ELBOW
ストリートエルボ
(1)
28 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(1)
29 PX-5000140-00 PLUG
止栓
(2)
30 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(8.6)
31 BT-0400251-EB URETHANE TUBE BLACK 4X2.5
ポリウレタン チューブ 黒 ４ Ｘ ２．５
(2.6)
32 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
(1)
33 HX-0029400-00 FIXED BASE
固定ベース
(8)
34 HX-0034400-00 FIXED BASE
束線パーツ
(1)
35 PJ-3030400-02 STRAIGHT UNION 4
ストレート ユニオン ４
(4)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(11)
37 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
38 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
39 EA-9500B02-00 CABLE BAND
束線バンド
(15)
40 401-28492 CONVEYOR_PWB_BASE
搬送基板ベース
(1)
41 401-28496 CONNECTER_BRACKET
コネクタブラケット
(1)
42 401-29050 CNV-L RELAY CABLE ASM
ＣＮＶ − Ｌ 中継ケーブル組
(1)
43 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(1)
44 401-28557 CONVEYOR_E_R_ASM
搬送エレキ Ｒ 組
1
45 401-28568 DRIVER_R_ASM
ドライバ Ｒ 組
(1)
46 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.046)
47 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(8)
48 401-28500 DRIVER_BRACKET_R
ドライバブラケット Ｒ
(1)
49 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
(1)
50 401-28499 DRIVER_COVER_R
ドライバカバー Ｒ
(1)
51 HX-0066900-0A GROMMET
グロメット
(0.07)
52 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
53 401-28495 CONVEYOR_PWB_COVER_C
搬送基板カバー Ｃ
(1)
54 HX-0066900-0A GROMMET
グロメット
(0.165)
55 HX-0067100-0A GROMMET
グロメット
(0.1)
56 HX-0029400-00 FIXED BASE
固定ベース
(7)
57 HX-0034400-00 FIXED BASE
束線パーツ
(1)
58 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(24)
59 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(1)
60 EA-9500B02-00 CABLE BAND
束線バンド
(10)
61 400-48899 S DOOR SD
ＳドアＳＤ
(5)
62 401-28492 CONVEYOR_PWB_BASE
搬送基板ベース
(1)
63 401-28493 CONVEYOR_PWB_COVER_A
搬送基板カバー Ａ
(1)
64 401-28494 CONVEYOR_PWB_COVER_B
搬送基板カバー Ｂ
(1)
65 401-28547 BU_ORG_SENS_ASM
ＢＵ 原点センサ組
1
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
67 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
68 HX-0067100-0A GROMMET
グロメット
(0.023)
69 401-34157 BU_SENSOR_DOG
ＢＵ センサドグ
(1)
70 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
71 401-34153 BU_ORG_SENSOR_BRACKET
ＢＵ 原点センサブラケット
(1)
72 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ ／ ＢＵ 原点センサワイヤー組
(1)
73 HX-0031400-0A SPIRAL TUBE
スパイラル チューブ
0.65
74 400-80833 SPONGE
スポンジ
3
- 67 -

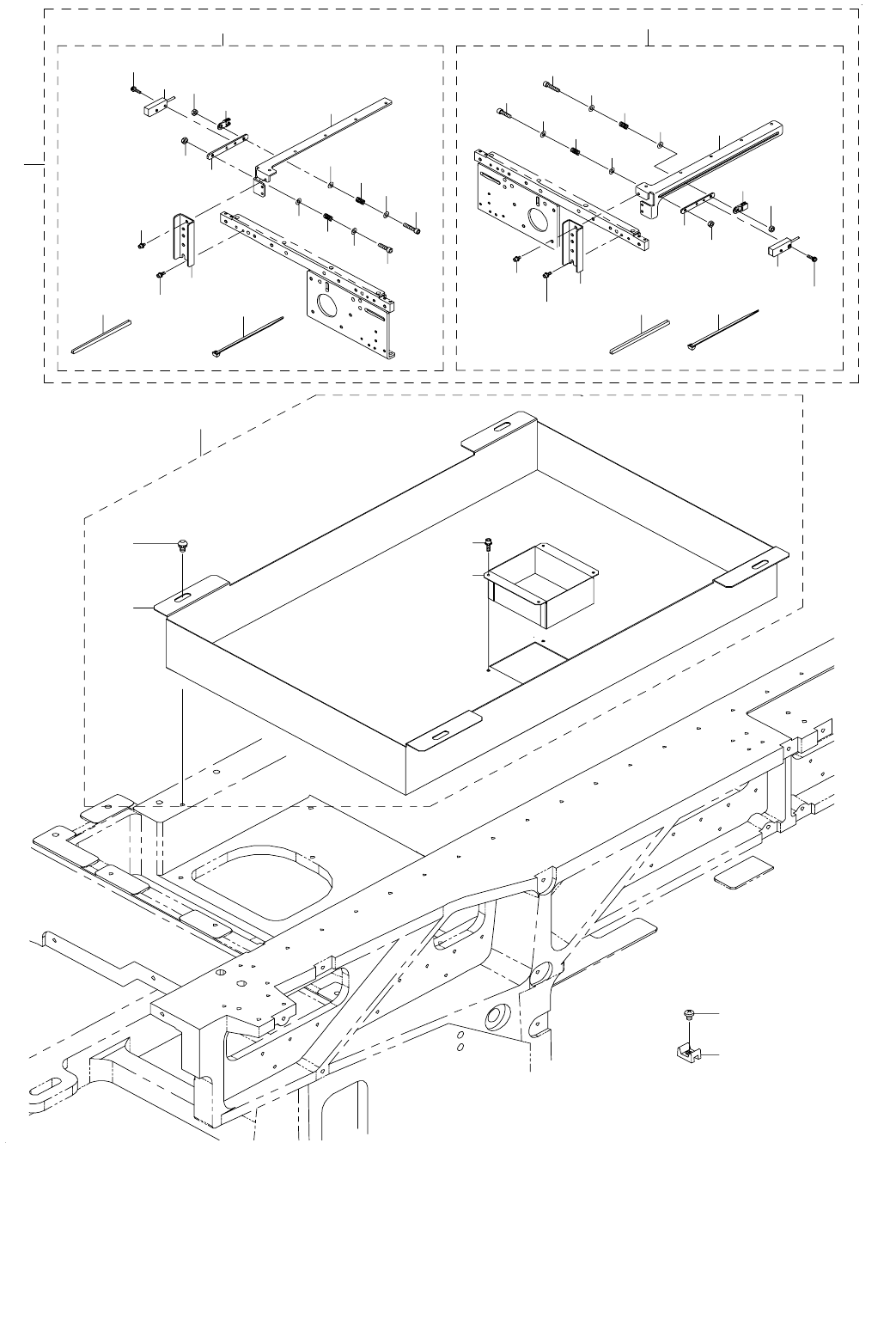

34.PWB CONVEYOR COMPONENTS(7)
基板搬送関係（７）
16
8
36
37
38
35
4
5
6
7
10
12
13
14
2
19
20
22
23
31
25
30
30
24
11
27
28
29
18
39
40
34
1
10
9
3
15
15
15
3
15
17
26
21
30
33
24
30
25
32
