- 77 - 39.DUAL PWB CONVEYOR CO M PONENTS(5) デュアル 基板搬送関係 （５） 1 14 14 2 1 2 3 3 4 4 5 6 6 7 8 45 10 11 11 12 12 13 13 15 15 15 14 14 15 16 16 16 17 18 18 19 20 9 22 21 23 23 23 23 26 26 26 23 23 23 23 24 25 25 25 25 26 27 …
- 76 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58981 BU_BASE_ASSY_D
ＢＵ ベース組＿ Ｄ
1
2 401-59058 BU_COVER_D
ＢＵ カバー Ｄ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(4)
4 401-59059 BU_BASE_SUPPORT_L
ＢＵ ベースサポート Ｌ
(1)
5 401-59060 BU_BASE_SUPPORT_R
ＢＵ ベースサポート Ｒ
(1)
6 401-59050 BU_BASE_SUPPORT_A
ＢＵ ベースサポート Ａ
(2)
7 401-59061 BU_BASE
ＢＵ ベース
(1)
8 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(32)
9 401-59062 BU_BASE_SUPPORT_PLATE
ＢＵ ベースサポートプレート
(4)
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(24)
11 HX-0034400-00 FIXED BASE
束線パーツ
(2)
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
13 401-58982 BU_UNIT_ASSY_D
ＢＵ テーブル組＿ Ｄ
2
14 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(4)
15 EZA-1921217A UP UNIT BACK
バックアップユニット
(1)
16 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１０
(4)
17 401-54793 PROXIMITY SENSOR CABLE ASM
近接センサケーブル組
(2)
18 401-54790 BU MOTOR ASM
ＢＵ モータ組
(1)
19 EZ-2022823-01 BEARING MINIATURE (608ZZMC3E)
ミニチュア ベアリング（６０８ ＺＺＭＣ ３ Ｅ）
(1)
20 EZ-2584960-01 BOLT (CBSST4-8)
低頭六角穴付きボルト（ＣＢＳＳＴ ４−８）
(12)
21 EZ-4431981-31 PIN (DIA. 4) PARALLEL
平行ピン ファイ ４ シリ−ズ
(22)
22 EZ-4453821-01 SCREW (GY1210AS-HULR-0221)
ボ−ルねじ（ＧＹ １２１０ ＡＳ − ＨＵＬＲ −０２２１）
(1)
23 EZ-4454389-01 PLATE (M) BACK UP
バックアッププレ−ト Ｍ
(1)
24 EZ-4454390-02 PLATE (L) LM
ＬＭ プレ−ト（Ｌ）
(1)
25 EZ-4454390-12 PLATE (R) LM
ＬＭ プレ−ト（Ｒ）
(1)
26 EZ-4454391-01 LINK SLIDE
スライド リンク
(1)
27 EZ-4454392-01 SUPPORT SUPPORT
指示サポ−ト
(1)
28 EZ-4454393-01 SUPPORT FIXED
固定サポ−ト
(1)
29 401-59013 BU_LIMIT_SENSOR_DOG
ＢＵ リミットセンサドグ
(1)
30 EZ-4454395-01 SUPPORT NUT
ナット サポ−ト
(1)
31 EZ-4454396-01 RETAINER BEARING
ベアリング押え
(1)
32 EZ-4454397-01 BRACKET MOTOR
モ−タ ブラケット
(1)
33 EZ-4454398-01 PLATE TOP
トップ プレ−ト
(1)
34 401-59093 BU_BASE_PLATE_D
ＢＵ ベースプレート＿ Ｄ
(1)
35 EZ-4454400-01 BASE (L) SLIDE
スライド ベ−ス（Ｌ）
(2)
36 EZ-4454400-11 BASE (R) SLIDE
スライド ベ−ス（Ｒ）
(2)
37 EZ-4454401-01 SLIDE (L) CAM
カム スライド（Ｌ）
(2)
38 EZ-4454401-11 SLIDE (R) CAM
カム スライド（Ｒ）
(2)
39 EZ-4454402-02 PLATE (L) SLIDE
スライド プレ−ト（Ｌ）
(1)
40 EZ-4454402-12 PLATE (R) SLIDE
スライド プレ−ト（Ｒ）
(1)
41 EZ-4454524-01 COUPLING (SFC-020DA2-5B-8B)
カップリング（ＳＦＣ −０２０ ＤＡ ２−５ Ｂ −８ Ｂ）
(1)
42 EZ-4454525-01 FOLLOWER (CF6BR) CAM
カム フォロア（ＣＦ ６ ＢＲ）
(4)
43 EZ-4454526-01 NUT (LNM10X1) LOCK
ロックナット（ＬＮＭ １０ Ｘ １）
(1)
44 EZ-4454527-01 GUIDE (LWL15C1R81BCST1HS1/MN)
ガイド（ＬＷＬ１５Ｃ１Ｒ８１ＢＣＳＴ１ＨＳ１／ＭＮ）
(4)
45 EZ-4454528-01 GUIDE (LWL15C2R280BCSH/MN)
ガイド（ＬＷＬ１５Ｃ２Ｒ２８０ＢＣＳＨ／ＭＮ）
(2)
46 EZ-4454529-01 COLLAR (GY/W-C10)
カラ−（ＧＹ／Ｗ−Ｃ１０）
(1)
47 EZ-4461217-01 BEARING (7900A5TYNSULP4)
ベアリング（７９００Ａ５ＴＹＮＳＵＬＰ４９
(2)
48 EZ-4701529-01 TIE MOUNT (MB1)
タイマウント（ＭＢ １）
(3)
49 EZ-4716434-11 TIE INSULOCK(AB100 BLACK)
インシュロック タイ（ＡＢ １００ 黒）
(3)
50 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(2)
51 EZ-7624198-01 STOP RING 8 TYPE C
Ｃ 形止め輪 ８（軸用）
(1)
52 EZ-7682248-04 SCREW +K 3X8
ねじ ＋Ｋ ３Ｘ８
(3)
53 EZ-7683403-04 BOLT HEXAGON SOCKET 3X6
六角穴付きボルト ３ Ｘ ６
(36)
54 EZ-7683404-04 BOLT HEXAGON SOCKET 3X8
六角穴付きボルト ３ Ｘ ８
(20)
55 EZ-7683405-04 BOLT HEXAGON SOCKET 3X10
六角穴付きボルト ３ Ｘ １０
(8)
56 EZ-7683419-04 BOLT HEXAGON SOCKET 4X8
六角穴付きボルト ４ Ｘ ８
(8)
57 EZ-7683420-04 BOLT HEXAGON SOCKET 4X10
六角穴付きボルト ４ Ｘ １０
(12)
58 EZ-7683440-04 BOLT HEXAGON SOCKET 5X20
六角穴付きボルト ５ Ｘ ２０
(6)
59 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
60 401-59015 BU_LIMIT_SENSOR_BRACKET
ＢＵ リミットセンサブラケット
(2)
61 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(6)
62 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(4)
- 77 -

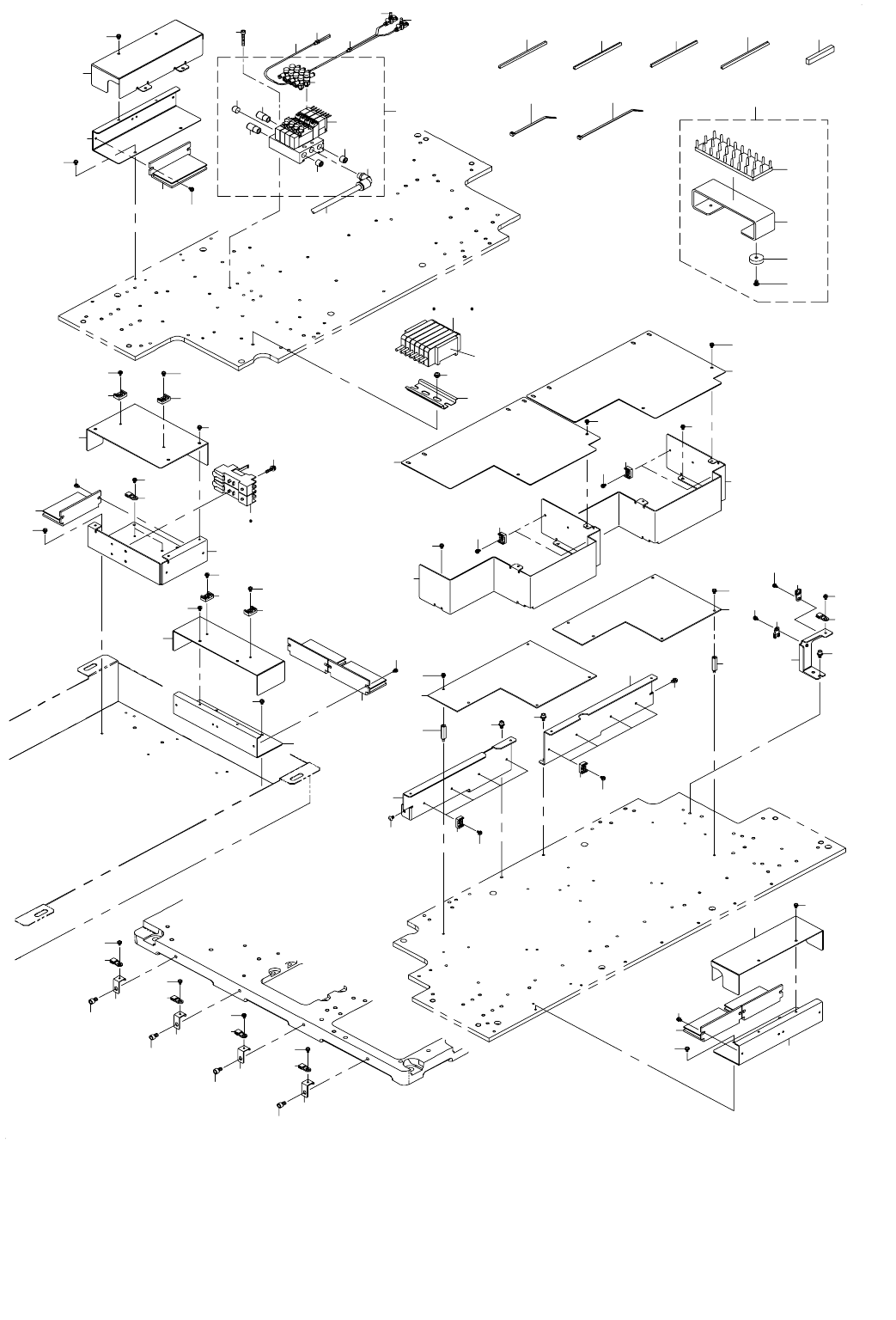

39.DUAL PWB CONVEYOR COMPONENTS(5)
デュアル基板搬送関係（５）
1
14
14
2
1
2
3
3
4
4
5
6
6
7
8
45
10
11
11
12
12
13
13
15
15
15
14
14
15
16
16
16
17
18
18
19
20
9
22
21
23
23
23
23
26
26
26
23
23
23
23
24
25
25
25
25
26
27 28
29
30
32
31
32
32
31
31
32
32
31
34
35
35
35
36
37
37
38
33
39
40
61 62
41
42
43
44
49
48
49
48
49
48
48
49
47
46
51
52
52
53
53
50
55
54
47
46
47
46
47
46
48
49
48
49
48
49
57
58
59
60
56
10
- 78 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....UNTIL M/C REV.K マシン ＲＥＶ．Ｋ 以前
#03....AFTER M/C REV.L マシン ＲＥＶ．Ｌ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28875 CONVEYOR PCB ASM
搬送基板組
2
2 400-48899 S DOOR SD
ＳドアＳＤ
10
3 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
10
4 401-59066 CONVEYOR_PWB_COVER_C_D
搬送基板カバーＣ＿Ｄ
2
5 HX-0067100-0A GROMMET
グロメット
0.26
6 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
7 401-59064 CONVEYOR_PWB_COVER_BF_D
搬送基板カバー ＢＦ ＿ Ｄ
1
8 401-59065 CONVEYOR_PWB_COVER_BR_D
搬送基板カバー ＢＲ ＿ Ｄ
1
9 HX-0067100-0A GROMMET
グロメット
0.18
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
4
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
12 401-59063 CONVEYOR_PWB_COVER_A_D
搬送基板カバーＡ＿Ｄ
2
13 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
14 HX-0029400-00 FIXED BASE
固定ベース
12
15 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
12
16 401-59090 DRIVER_BRACKET_D
ドライバブラケット Ｄ
3
17 401-61925 CONVEYOR_DRIVER_COVER_BU
搬送ドライバカバー ＢＵ
1
18 401-59085 CONVEYOR_DRIVER_COVER_LR
搬送ドライバカバー ＬＲ
2
19 401-59067 DRIVER_RELAY_BOX
ドライバリレーボックス
1
20 401-59068 DRIVER_RELAY_COVER
ドライバリレーカバー
1
21 HX-0066900-00 GROMMET
グロメット
0.35
22 HX-0067100-00 GROMMET
グロメット
0.1
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
26
24 400-80833 SPONGE
スポンジ
3
25 HM-0013200-00 STEPPING MOTOR
モータドライバ
6
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
12
27 HB-0012500-00 RELAY
リレー
2
28 HB-0012500-10 RELAY
リレーソケット
2
29 SL-4031681-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
2
30 HX-0034400-00 FIXED BASE
束線パーツ
2
31 HX-0029400-00 FIXED BASE
固定ベース
4
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
6
33 401-64904 SOLENOID_VALVE_ASSY_D_4
電磁弁組＿Ｄ＿４
1
34 401-64892 SOLENOID VALVE (4STATION) CABLE ASM
ソレノイドバルブ４連ケーブル組
(1)
35 EZ-4453569-01 PLUG (CYP025-08B29449)
プラグ（ＣＹＰ ０２５−０８ Ｂ ２９４４９）
(3)
36 EZ-4447063-41 UNION (KQ2L08-01AS) ELBOW
エルボ ユニオン（ＫＱ ２ Ｌ ０８−０１ ＡＳ）
(1)
37 EZ-4426151-01 SILENCER(AN10-01)
サイレンサ（ＡＮ １０−０１）
(2)
38 EZ-4457146-31 CONTROLLER (AS1211F-M5-02A)
スピ−ド コントロ−ラ−（ＡＳ １２１１ Ｆ − Ｍ ５−０２ Ａ）
(4)
39 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
4
40 401-54795 OPTICAL FIBER SENSOR CABLE ASM
光ファイバセンサケーブル組
2
41 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
2
42 400-47097 DIN_RAIL
ディンレール
1
43 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
44 401-59069 ATC_CABLE_GUIDE_R
ＡＴＣ ケーブルガイド Ｒ
1
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
46 401-59070 CABLE_STAY_R
ケーブルステイ Ｒ
4
47 SM-6050802-TN SCREW
六角穴ボルト
4
48 HX-0034400-00 FIXED BASE
束線パーツ
7
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
7
50 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
1
51 EZ-7630003-55 TUBE (TU0212B-20) 2MMX20M BLK
チューブ（ＴＵ ０２１２ Ｂ −２０） ２ ＭＭＸ ２０ Ｍ ＢＬＫ
8
52 EZ-4455733-01 WYE (KJU02-00) UNION
ユニオン ワイ（ＫＪＵ ０２−００）
12
53 PC-0122010-00 SPEED CONTROLLER
スピード コントローラ
4
54 HX-0023300-00 CABLE BAND
束線バンド
140
55 HX-0023300-0E CABLE BAND
束線バンド
30
56
#01
401-34187 BACK_UP_SPONGE_S_ASSY
バックアップスポンジ Ｓ 組
1
57 EZ-2664098-01 SPONGE (BLUE) BACK UP
バックアップスポンジ（青）
(1)
58 401-34188 BU_SPONGE_BASE_S
ＢＵ スポンジベース Ｓ
(1)
59 401-34189 MAGNET
マグネット
(2)
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
61
#02
401-54795 OPTICAL FIBER SENSOR CABLE ASM
光ファイバセンサケーブル組
4
62
#03
EZ-1492213-11 AMPLIFIER SENSOR (FX-502)
センサアンプ（ＦＸ −５０２）
4
