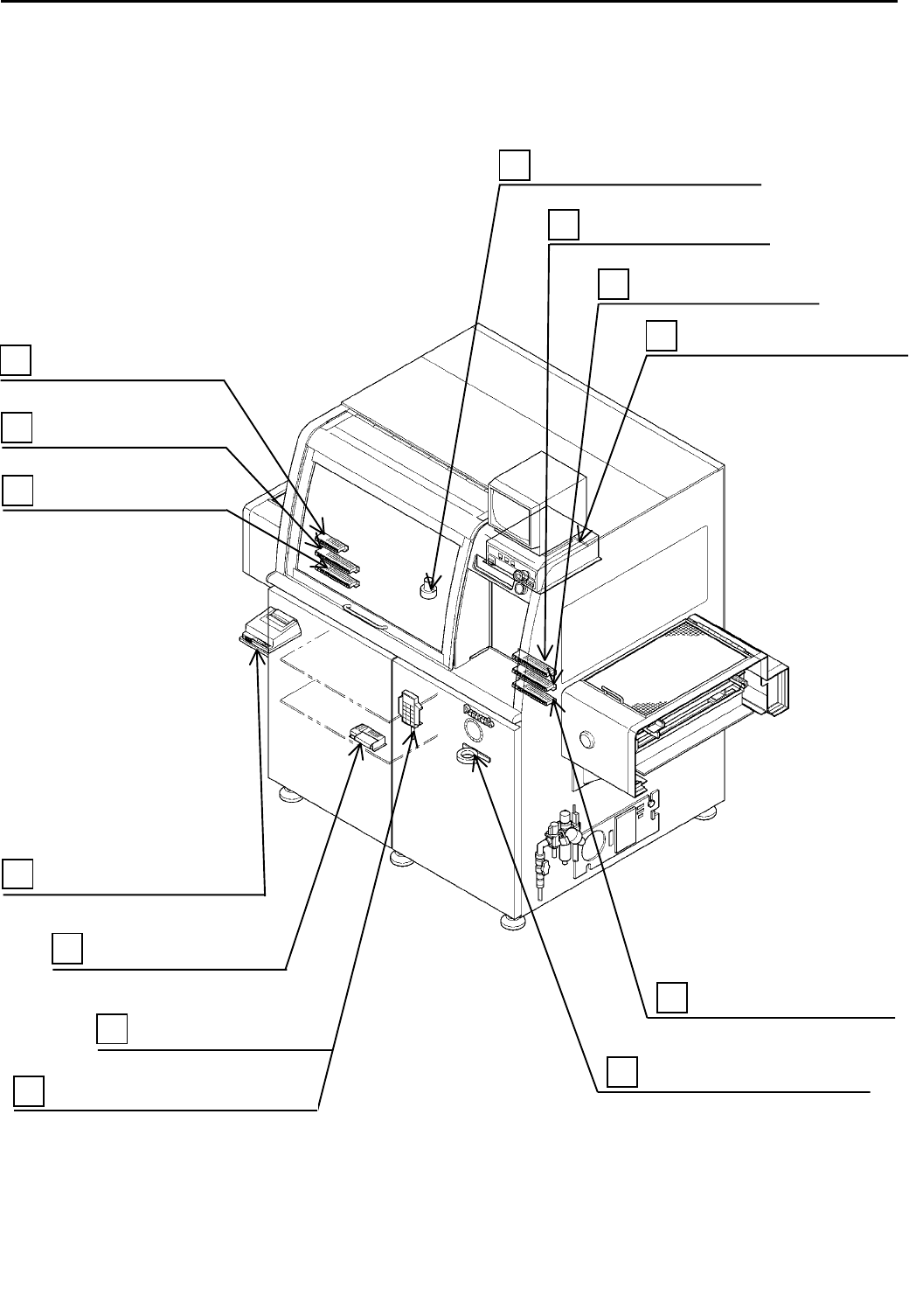

ＨＤＦ（ＮＭ－ＤＣ１５／１５Ｕ） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ FZN7204A031B01-1 光モジュール : P610-O16B OPTICA L MODULE 15 光モジュール : P610-I16B OPTICA L MODULE 15 照明ユニット : P947-LUB-L-A LIGHTI NG UNIT 10 光モジュール : P610-I16B OPTICA L MODULE 15 光モジュール : P610-I1…
ＨＤＦ（ＮＭ－ＤＣ１５／１５Ｕ）
全体図 ＵＮＩＴ ＬＡＹＯＵＴ
FZN7204A031B01-1
光モジュール
: P610-O16B
OPTICAL MODULE
15
光モジュール
: P610-I16B
OPTICAL MODULE
15
照明ユニット
: P947-LUB-L-A
LIGHTING UNIT
10
光モジュール
: P610-I16B
OPTICAL MODULE
15
光モジュール
: P610-I16B
OPTICAL MODULE
15
光モジュール
: P610-016B
OPTICAL MODULE
15
光モジュール
: P610-AC100-C
OPTICAL MODULE
15
プリンタ
: iDP3240-PJ100-PFSC
PRINTER
8
副操作盤
: P935L-001E
SUB CONTROL PANEL
3
零相リアクトル
: RZR-6815
ZERO PHASE REACTOR
13
温調ボックス
: P940B-02
TEMPERATURE CONTROLLER
16
副操作盤用ｷｰｼｰﾄ
SUB CONTROL PANEL KEY SHEET
4
光モジュール
: P610-08N-C
OPTICAL MODULE
15

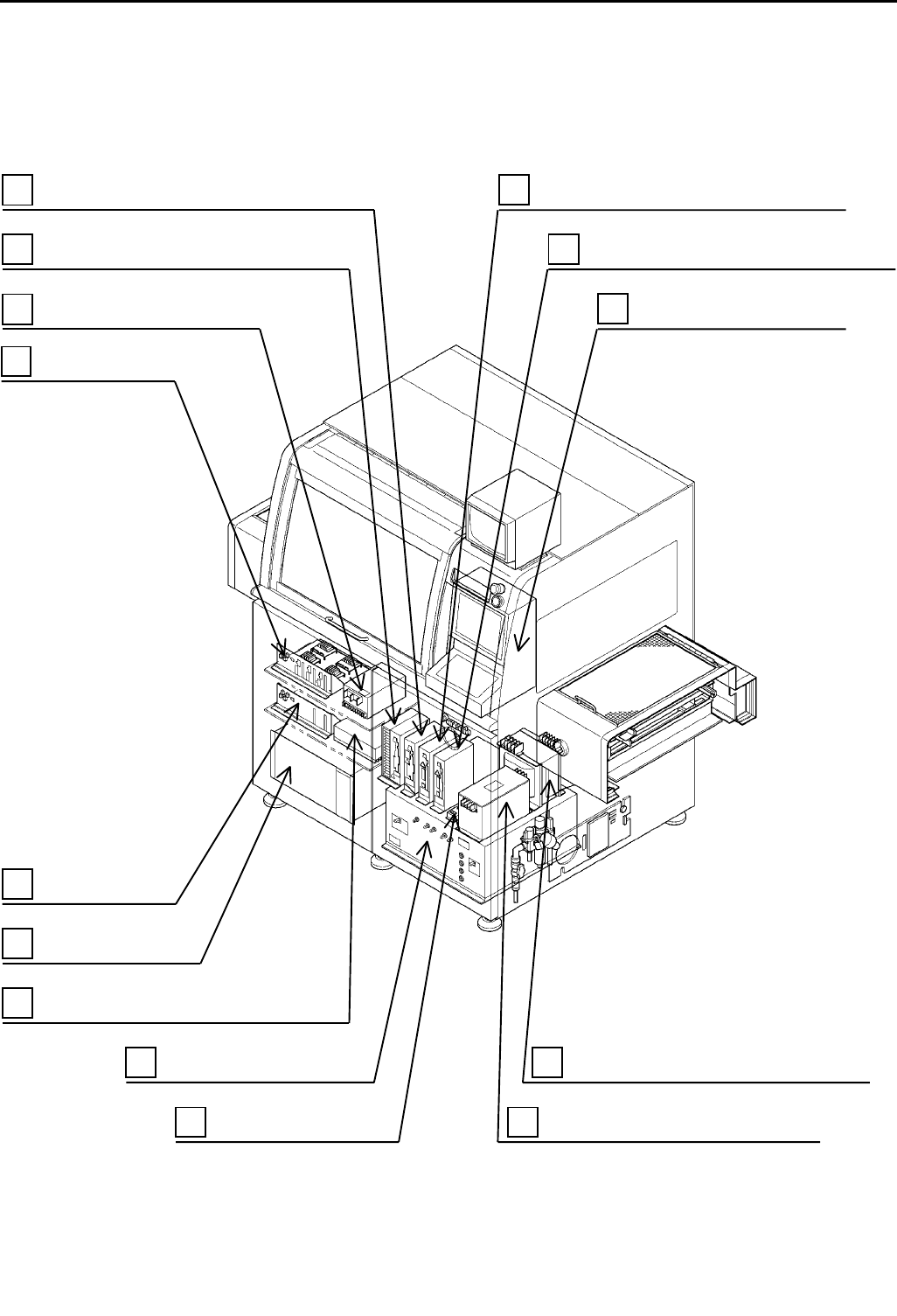

ＨＤＦ（ＮＭ－ＤＣ１５／１５Ｕ） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
FZN7204A031B01-2
パルスドライバ
PLUSE DRIVER
トランスボックス
: PFSC-2KVA-1K-01
TRANSFORMER BOX
12
A
C
サーボモータドライバ
: MSD011P1EC03
A
C SERVO MOTOR DRIVE
R
5
メインコントローラ
MAIN CONTROLLER
1
7
受電盤
POWER SOURCE UNIT
9
リレーボックス
RELAY BOX
6
A
C
サーボモータドライバ
: P326M-075MSGA
A
C SERVO MOTOR DRIVE
R
5
A
C
サーボモータドライバ
: P326M-010MSGJ
A
C SERVO MOTOR DRIVE
R
5
A
C
サーボモータドライバ
: P326M-150MSGA
A
C SERVO MOTOR DRIVE
R
5
A
C
サーボモータドライバ
: P326M-020MSGF
A
C SERVO MOTOR DRIVE
R
5
スイッチング電源
: JWS300-24
POWER SUPPLY
11
主操作盤
: P932L-T02
MAIN CONTROL PANEL
2
ノイズフィルタ
: 3SUP-HL50-ER-6B
NOISE FILTER
14
パルスドライバ
PLUSE DRIVER
6
