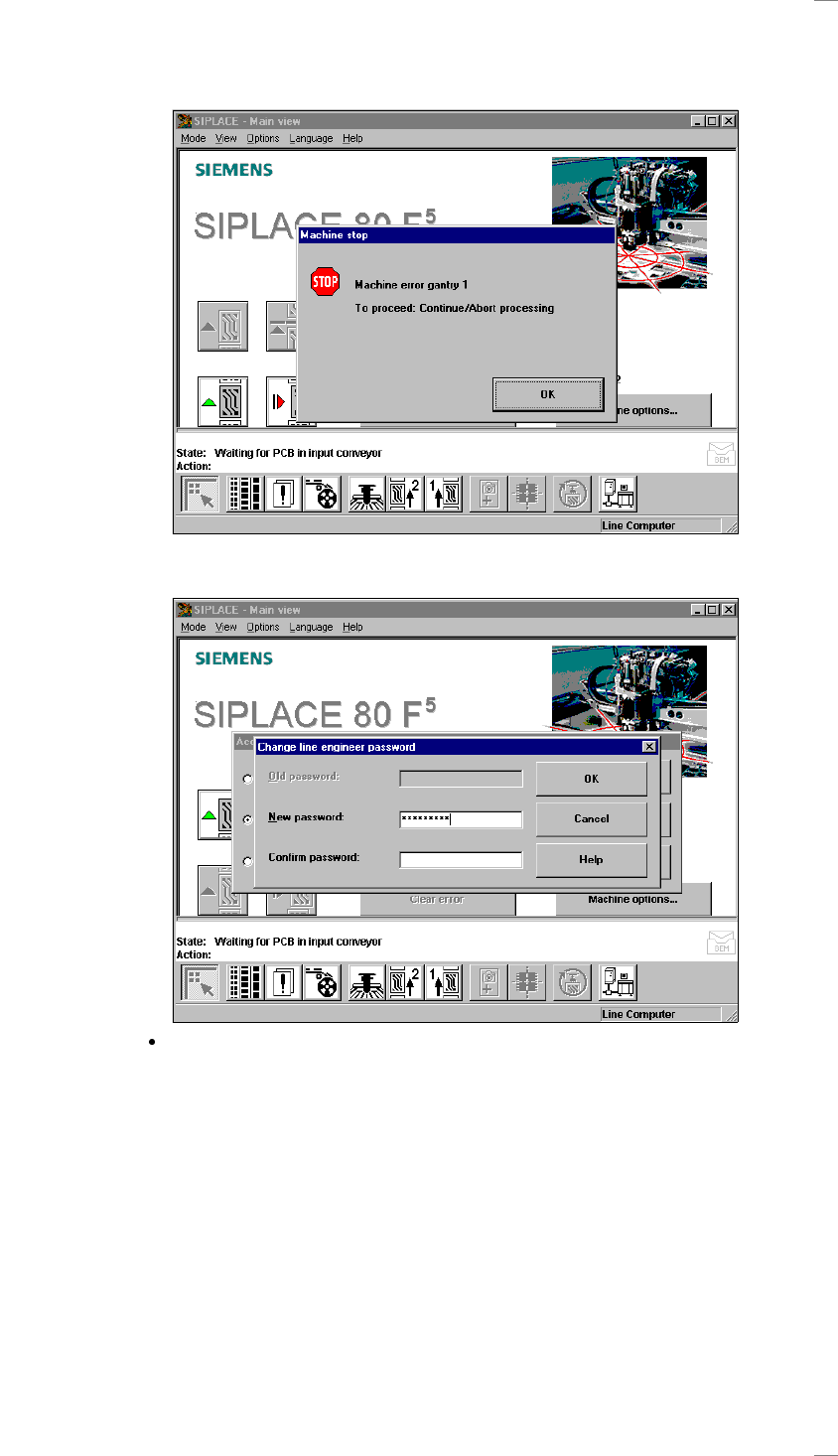

Skärmvyer - varnings- och meddelanderutor

Varnings- och meddelanderutor informerar operatören om fel som upp-

stått i automaten och som kräver att operatören vidtar åtgärder.

Skärmvyer - inmatningsruta

Skriv in önskad information i inmatningsrutan och avsluta inmatningen

med "OK". Klicka på "Cancel" (Avbryt) om du inte vill spara inmatningen.

Via knappen "Help" (Hjälp) har du tillgång till online-hjälpen.

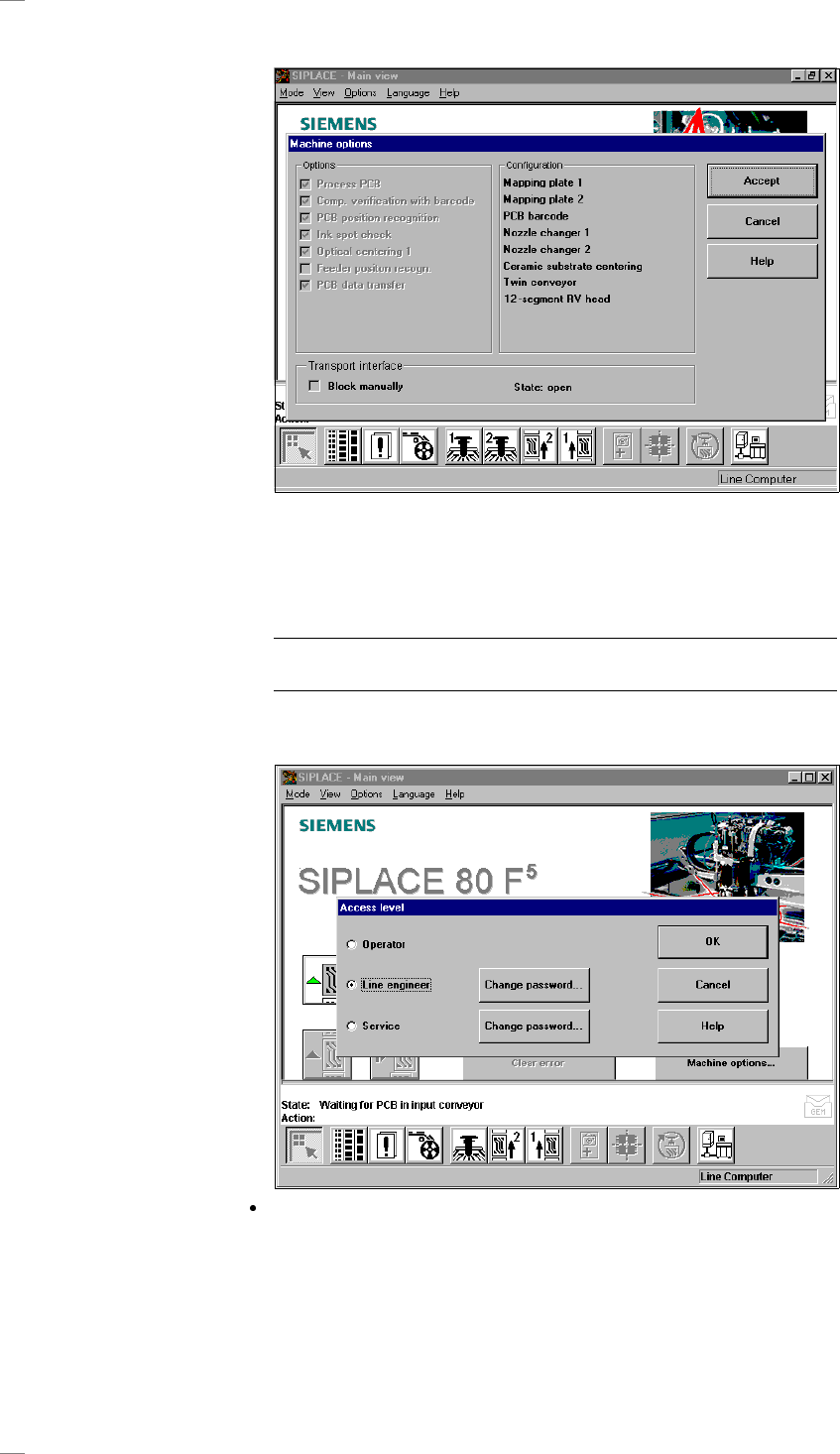

Skärmvyer - kombinationsruta

I kombinationsrutan kan alternativ aktiveras resp deaktiveras. Aktiverade

alternativ är markerade med ett kryss i kryssrutan. Du aktiverar resp deak-

tiverar alternativ genom att klicka i kryssrutan. Du sparar ändringar i

inställningarna med "Accept" (Använd) och kastar bort ändringarna med

"Cancel" (Avbryt). Genom att klicka på "Help" (Hjälp) aktiverar du online-

hjälpen.

Observera att vissa alternativ endast är tillgängliga på behörighetsnivå

"Ställare" och endast kan aktiveras resp deaktiveras av en ställare.

Skärmvyer - alternativruta

Klicka på önskat alternativ och bekräfta med "OK"’. Om du klickar på

"Cancel" (Avbryt) sparas inte ändringarna. Genom att klicka på "Help"

(Hjälp) aktiverar du online-hjälpen.

Koppla in SIPLACE-linjen

Starta linjedatorn

Slå på reservkraftaggregatet (UPS). Linjedatorns program laddas. Efter ca

2 minuter visas inloggningsfönstret på bildskärmen.

Skriv in plr i "login"-rutan och tryck på RETUR-tangenten.

Skriv in lösenordet i textrutan "Password" och bekräfta med RETUR-tang-

enten. Om inget lösenord krävs behöver du bara trycka på RETUR-tang-

enten. Efter ca 3 minuter visas skrivbordet (grundfönstret) på bildskärmen

med en inloggningsruta.

Skriv in ditt tilldelade användarnamn i textrutan "User" och tillhörande

lösenord i textrutan "Password".

Bekräfta genom att klicka på OK. Du kan nu använda de funktioner i linje-

datorprogrammet som du har behörighet till.

Starta stationerna

SE UPP!

Koppla inte in stationerna och kringutrustningen förrän skrivbordsmenyn

visas på linjedatorns bildskärm. Annars finns det risk för kommunikations-

problem.

Innan automaten kopplas in ...

Kontrollera automaten visuellt. Kontrollera noggrant att det inte finns

några hinder i portalernas rörelseområde.

Kontrollera att Z-axlarna för alla huvuden står i övre ändläget.

Kontrollera att ström- och tryckluftstillförseln är ansluten.

Koppla in automaten med huvudströmbrytaren. När linjedatorn är ansluten

och kommunikationen är OK visas huvudmenyn för behörighetsnivå "ope-

ratör".

Tryck på en av de vita startknapparna på in-/utmatningssidan eller på vän-

ster resp höger manöverpanel när du uppmanas till det på bildskärmen.

Efter att automaten genomfört en referenspunktskörning är den klar för

drift.
