26 Meny "Wafflep ac k Changer" (Waffle-p ack-v ä xlare) Go to re fill position (K ö r til l p å fyllningsl ä g e) Lyften placeras s å att magasine n antingen ka n v ä xlas eller fyllas p å . Quit refi ll positi…

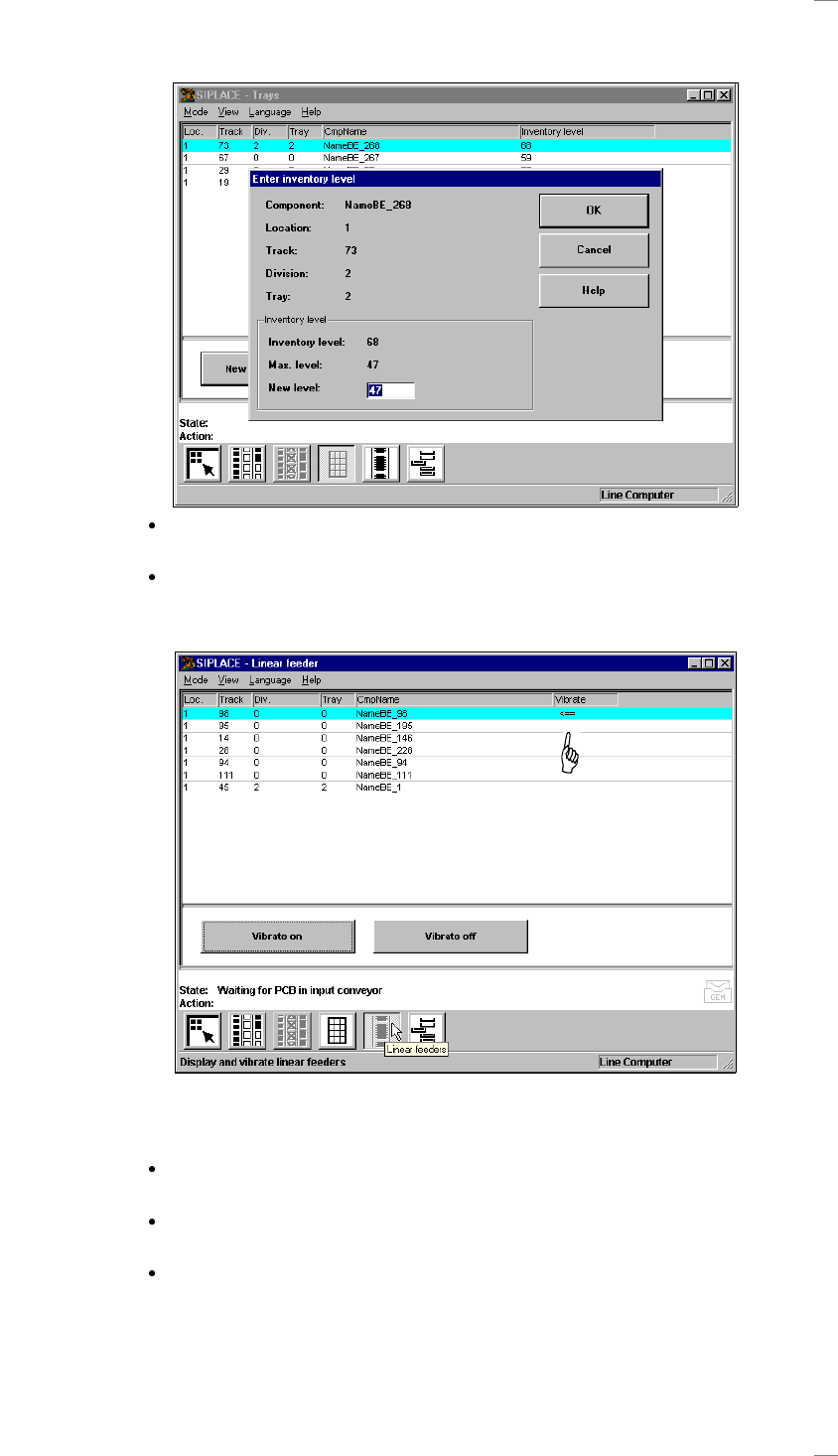

New inventory level (Ny påfyllningsnivå) Markera önskat spår med den cyanfärgade stapeln i

listan. Klicka på knappen "New inventory level..." (Ny påfyllningsnivå).

Skriv in aktuellt antal komponenter i rutan "New level" (Ny nivå). Max tillå-

tet värde för antal komponenter visas i rutan "Max. level" (Max nivå).

Bekräfta inmatningen med "OK".

Meny "Display and vibrate linear feeder" (Visa och vibrera linjär matare)

När du fyllt på i en linjär matare kan du välja den och köra den med vibra-

tion via den här menyn.

Markera den linjära mataren i listan.

Klicka på knappen "Vibrate on" (Vibration på). En pil i kolumnen "Vibrate"

visas att mataren körs med vibration.

Du stänger av vibrationen genom att klicka på "Vibrate off" (Vibration av).

↑ SI 4.3.4

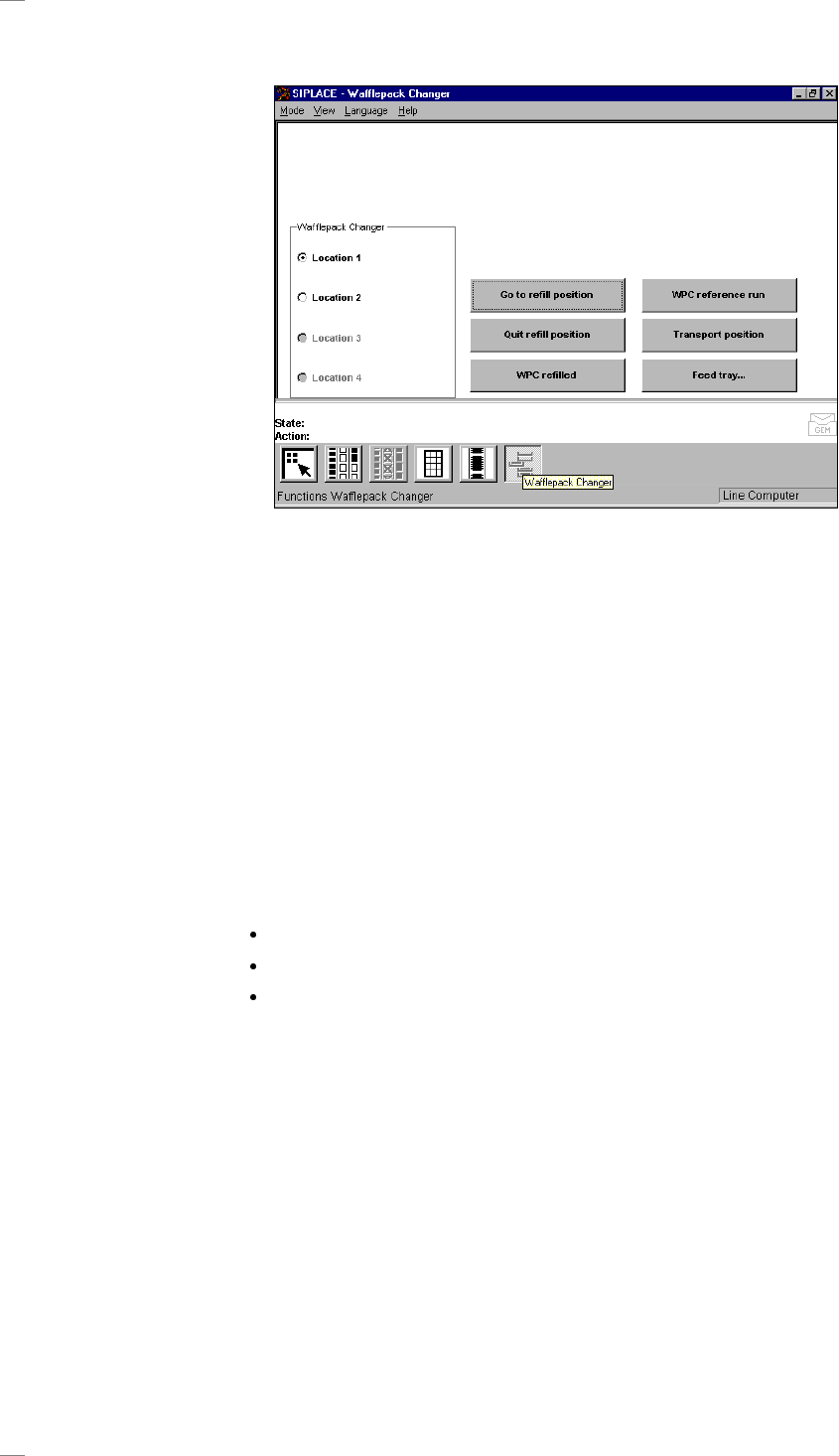

Meny "Wafflepack Changer" (Waffle-pack-växlare)

Go to refill position (Kör till påfyllningsläge) Lyften placeras så att magasinen antingen kan

växlas eller fyllas på.

Quit refill position (Avsluta påfyllningsläge) Den här funktionen används för kontroll och

inpassning av alla magasin som konfigurerats i uppsättningen. Om ett

magasin saknas så visas det på bildskärmen.

WPC refilled (WPV påfyllning) Alla magasin som konfigurerats i uppsättningen anges

som "fulla".

WPC reference run (WPV referenskörning) Klicka först på knappen "Stop processing PCB"

(Stoppa bearbetning) och sedan på knappen "WPC reference run" (WPC

referenskörning). Waffle-pack-växlaren genomgår en referenskörning.

Transport position (Transportläge) Kör waffle-pack-växlaren till transportläge om du vill trans-

portera den.

Feed tray... (Nivåberedning) Med den här funktionen färdigställer du magasin på olika

nivåer.

Klicka först på knappen "Stop processing PCB" (Stoppa bearbetning).

Klicka sedan på knappen "Feed tray..." (Nivåberedning).

Skriv in önskat magasinnummer i inmatningsrutan som öppnas.

↑ SI 4.3.5

Meny "Gantry functions 1" (Enskilda funktioner för portal 1)

Menyn "Gantry functions1" (Enskilda funktioner för portal

1) får endast öppnas av personal med särskild utbildning och behörighet

eftersom felhantering av automaten kan leda till allvarliga personskador

och omfattande materiella skador.

↑ SI 5.2 På menyn "Gantry functions1" (Enskilda funktioner för portal 1) finns föl-

jande undermenyer:

– Gantry functions (Portalfunktioner)

– Revolver head functions (Revolverhuvudfunktioner)

– Pick&Place head functions (Plocknings-/placeringshuvudfunktioner)

– Vacuum test (Vakuumtest av revolverhuvud)

– Nozzle offset (Munstyckshöjd för revolverhuvud)

– Nozzle configuration revolver head (Munstyckskonfiguration för revolver-

huvud)

– Nozzle changer configuration revolver head (Munstycksväxlarkonfigura-

tion för revolverhuvud) (om detta alternativ installerats och konfigurerats)

– Nozzle changer configuration Pick&Place head (Munstycksväxlarkonfigu-

ration för plocknings-/placeringshuvud)

– Fluxing (Flussmedelspåföring) (om detta alternativ installerats)

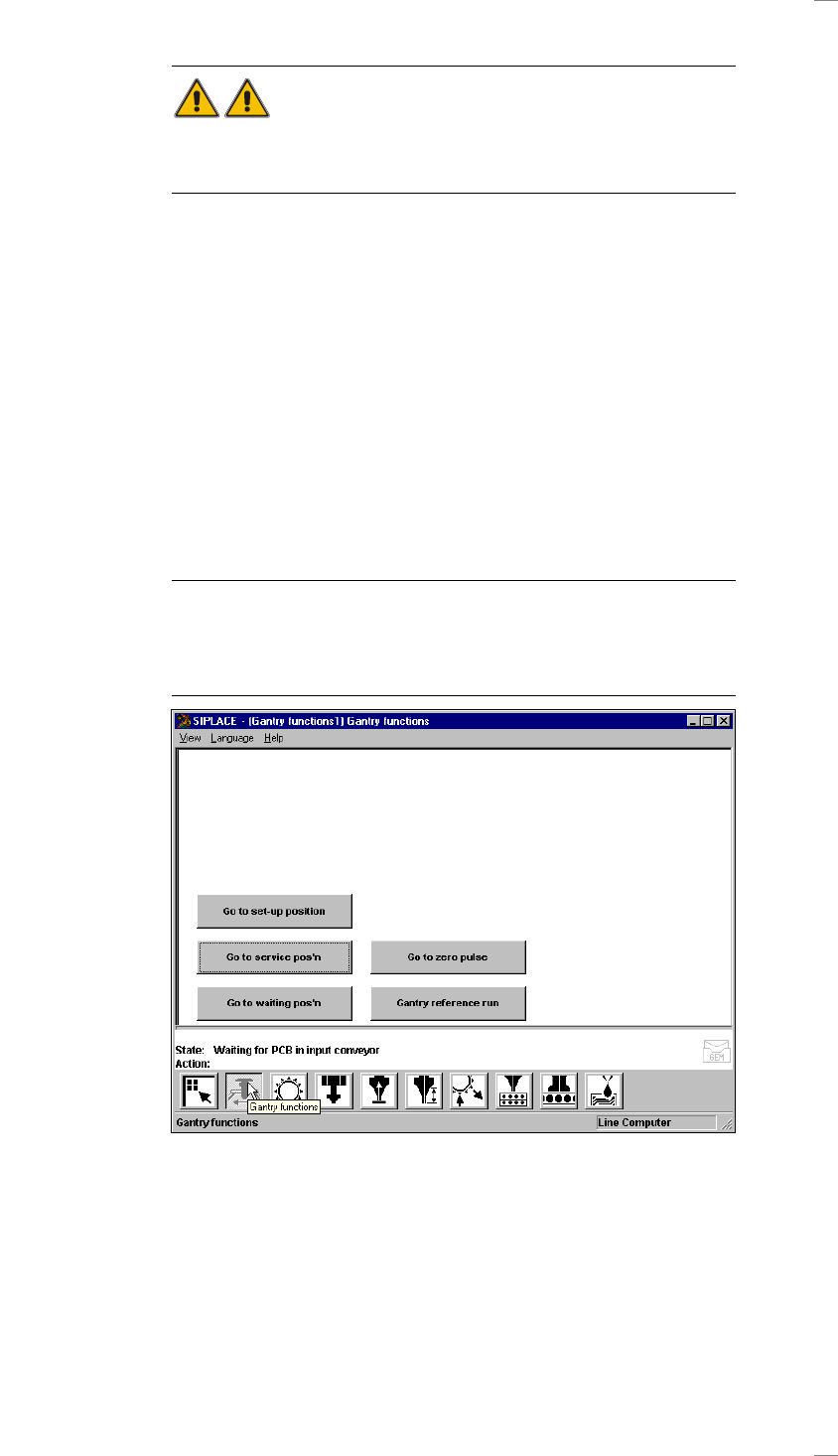

Meny "Gantry functions" (Portalfunktioner)

ANM:

Alla rörelsefunktioner för portalaxlarna (X, Y) måste manövreras via start-

knappen. Du uppmanas till det via meddelandet "Press start button"

(Tryck på startknappen) på bildskärmen. Om någon skyddskåpa fortfa-

rande är öppen uppmanas du att stänga den.

Go to set-up pos’n (Kör till uppsättningsläge) Kör till det här läget om du vill fylla på i mataren-

heter eller byta dem.

Go to service pos’n(Kör till serviceläge) Kör till det här läget när service ska utföras på place-

ringshuvudet eller portalen.

Go to waiting pos’n(Kör till väntläge) Ställ portalen i det här läget när den inte behövs.

Go to zero pulse (Kör till nollpunkt) Portalen ställs i nollpunktsläge.

Gantry reference run (Referenskörning för portal) Portalen utför en referenskörning.

↑ SI 5.2.3
