Meny "Gantry functions 1" (Enskilda funktioner för portal 1)

Menyn "Gantry functions1" (Enskilda funktioner för portal

1) får endast öppnas av personal med särskild utbildning och behörighet

eftersom felhantering av automaten kan leda till allvarliga personskador

och omfattande materiella skador.

↑ SI 5.2 På menyn "Gantry functions1" (Enskilda funktioner för portal 1) finns föl-

jande undermenyer:

– Gantry functions (Portalfunktioner)

– Revolver head functions (Revolverhuvudfunktioner)

– Pick&Place head functions (Plocknings-/placeringshuvudfunktioner)

– Vacuum test (Vakuumtest av revolverhuvud)

– Nozzle offset (Munstyckshöjd för revolverhuvud)

– Nozzle configuration revolver head (Munstyckskonfiguration för revolver-

huvud)

– Nozzle changer configuration revolver head (Munstycksväxlarkonfigura-

tion för revolverhuvud) (om detta alternativ installerats och konfigurerats)

– Nozzle changer configuration Pick&Place head (Munstycksväxlarkonfigu-

ration för plocknings-/placeringshuvud)

– Fluxing (Flussmedelspåföring) (om detta alternativ installerats)

Meny "Gantry functions" (Portalfunktioner)

ANM:

Alla rörelsefunktioner för portalaxlarna (X, Y) måste manövreras via start-

knappen. Du uppmanas till det via meddelandet "Press start button"

(Tryck på startknappen) på bildskärmen. Om någon skyddskåpa fortfa-

rande är öppen uppmanas du att stänga den.

Go to set-up pos’n (Kör till uppsättningsläge) Kör till det här läget om du vill fylla på i mataren-

heter eller byta dem.

Go to service pos’n(Kör till serviceläge) Kör till det här läget när service ska utföras på place-

ringshuvudet eller portalen.

Go to waiting pos’n(Kör till väntläge) Ställ portalen i det här läget när den inte behövs.

Go to zero pulse (Kör till nollpunkt) Portalen ställs i nollpunktsläge.

Gantry reference run (Referenskörning för portal) Portalen utför en referenskörning.

↑ SI 5.2.3

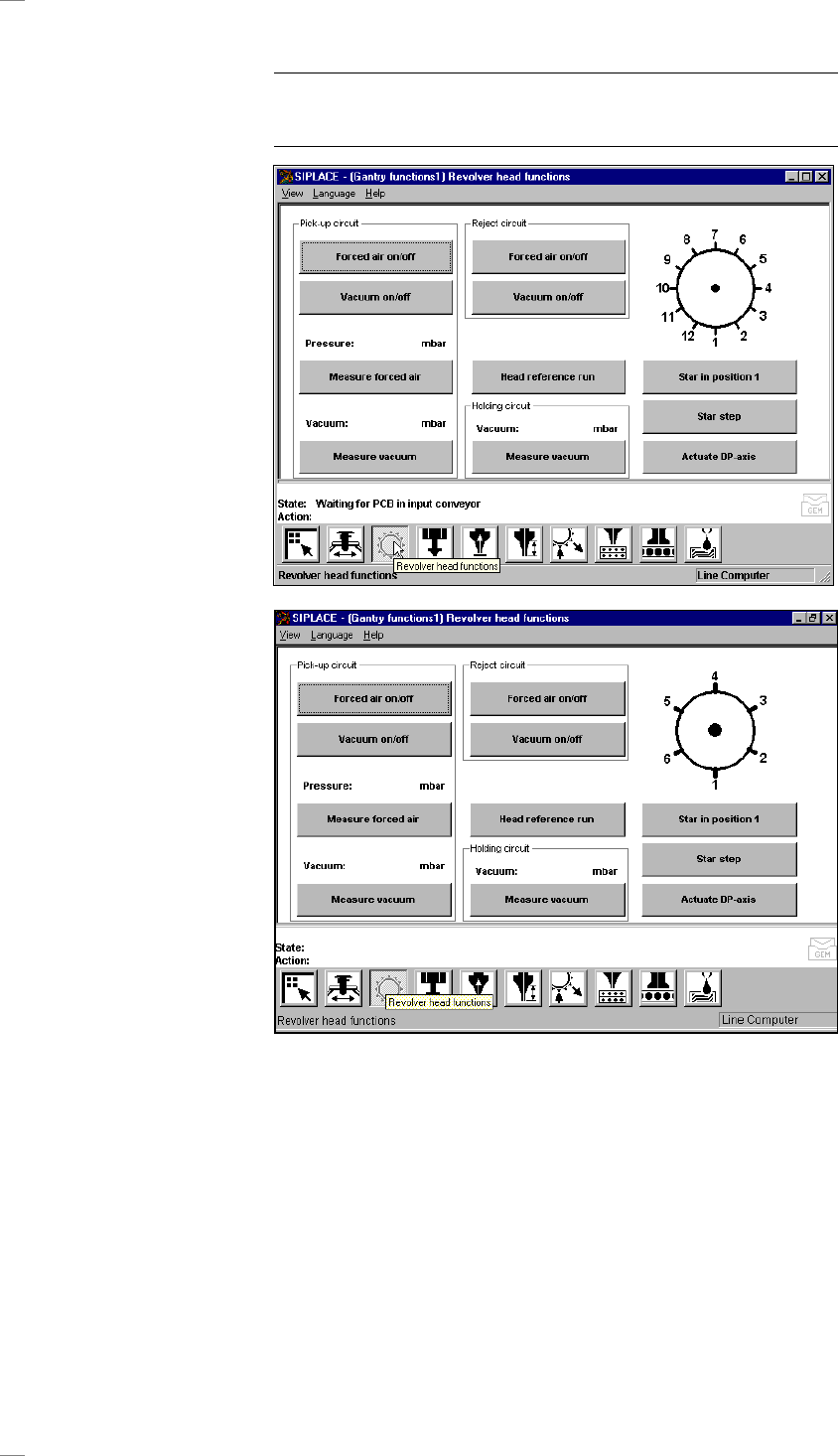

Meny "Revolver head functions" (Revolverhuvudfunktioner)

ANM:

Om du vill köra revolverhuvudfunktioner med öppen skyddskåpa måste

nyckelströmställaren stå i läge "I".

Star in position 1 (Läge 1) Revolverhuvudets stjärna och Z-axel genomgår en referenskör-

ning. Samtidigt vrids segmentet på stjärnan till plocknings-/placeringsläge.

Star step (Stegning) Stjärnan stegas fram ett läge och läget visas grafiskt på bild-

skärmen.

Actuate DP-axis (Vrid DP-axel) Munstycket i segmentet vid DP1-vridstationen vrids 90°.

Head reference run (Referenskörning för huvud) Huvudets axlar utför en referenskörning. Där-

vid kastas komponenterna i kassationsbehållaren.

Pick-up circuit Forced air on/off Luftutblåsningen i plockningsläget

(Plockningsläge) (Luftutblåsning på/av) slås på resp av.

Vacuum on/off Vakuumet i plockningsläget slås på resp av.

(Vakuum på/av)

Measure forced air Trycket för luftutblåsningen mäts i plockningsläget

(Mätning av luftutblåsn.) och uppmätt värde i mbar visas.

↑ SI 5.2.1

Measure vacuum Vakuumet för munstycket mäts i

(Mätning av vakuum) plockningsläget och uppmätt värde i mbar visas.

Reject circuit Forced air on/off Luftutblåsningen i kassationsläge slås på resp av.

(Kassationsläge) (Luftutblåsning på/av)

Vacuum on/off Vakuumet i kassationsläge slås på resp av.

(Vakuum på/av)

Holding circuit Measure vacuum Vakuumet i hållkretsen mäts

(Hållkrets) (Mätning av vakuum) och uppmätt värde i mbar visas.

Meny "IC head functions" (IC-huvudfunktioner)

↑ SI 5.2.2 Den här menyn används för kontroll av IC-huvudets funktioner.

ANM:

Om någon av skyddskåporna på automaten är öppen måste nyckelström-

ställaren ställas i läge "I" för att funktioner ska kunna köras.

Skyddskåporna måste vara stängda för att axlarna ska kunna köras.

Om du går ur menyn "IC head functions" (IC-huvudfunktioner) genomgår

IC-huvudet och revolverhuvudet en referenskörning över kassationsbe-

hållaren.

Vacuum test (Mätning av munstycks - vakuum/höjd )

Vakuumet vid och höjden för munstycket mäts och uppmätta värden visas

bildskärmen.

Return (Lägg ned munstycke) Munstycket läggs ned i munstycksväxlaren.

Pick up... (Hämta munstycke ...) Med den här funktionen byter du munstycken som

är konfigurerade i munstycksväxlaruppsättningen.

Klicka på knappen och skriv in önskat munstycksnummer i inmatningsru-

tan som visas. Om det redan finns ett munstycke i IC-huvudet läggs detta

ned först.

Head reference run (Referenskörning för huvud) Z- och D-axeln genomgår en referenskör-

ning.

Turn D-axis (Vrid D-axeln) D-axeln kan vridas för kontroll.

Unclamp Z-axis (Lossa fixering för Z-axel) Följande meddelande visas på bildskärmen:

Z-axis unclamped (Z-axelns fixering lossad!)

Clamp? (Fixera?)

Om du klickar på OK så fixeras Z-axeln.
