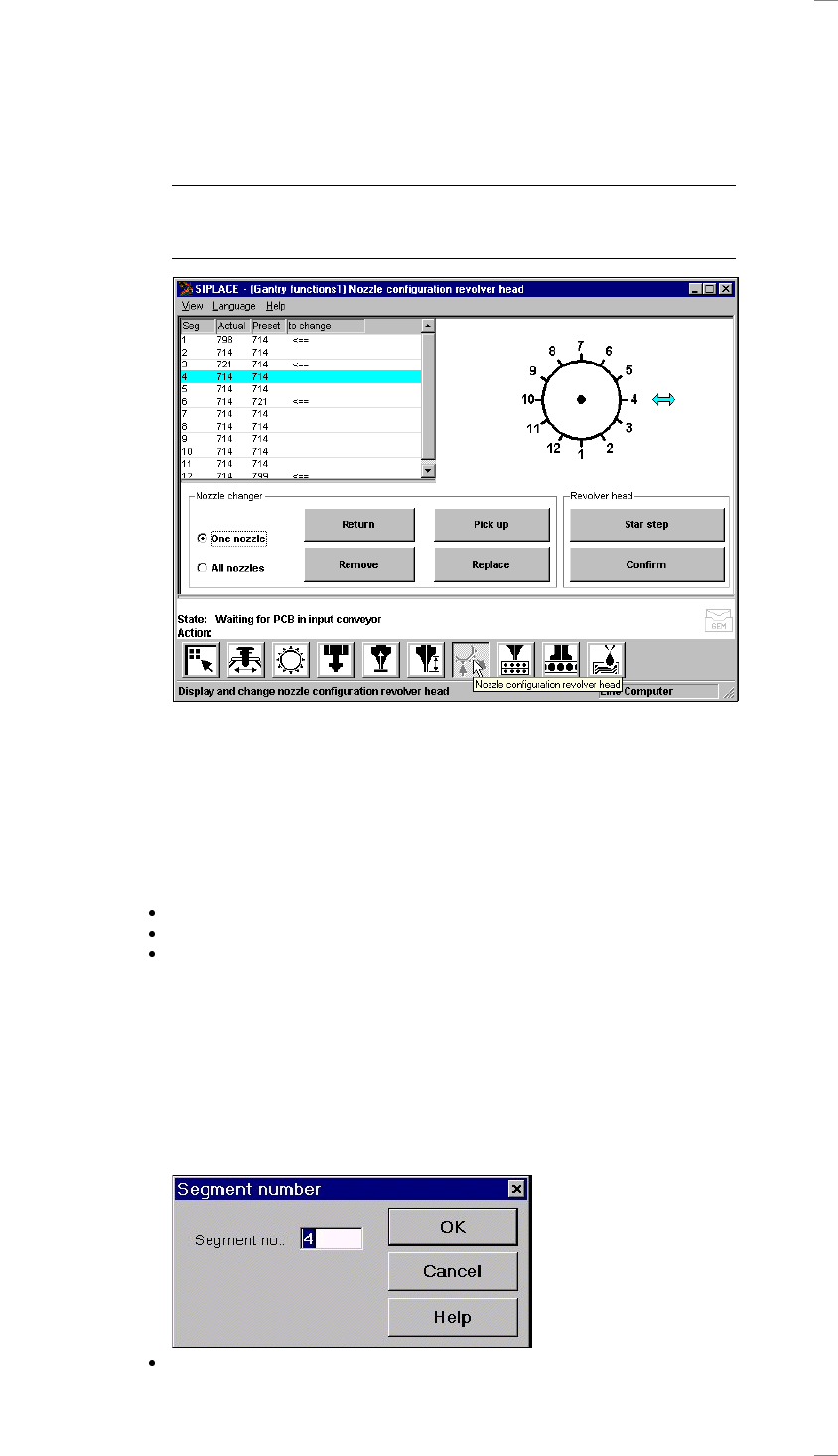

Meny "Nozzle configuration revolver head"

(Munstyckskonfiguration för revolverhuvud)

↑ SI 5.2.6 På menyn "Nozzle configuration revolver head" (Munstyckskonfiguration

för revolverhuvud) kan du se munstyckskonfigurationen och kontrollera

munstyckena. Om en munstycksväxlare finns installerad kan du byta

munstycken via denna meny.

ANM:

Munstycksväxling kan endast ske om instruktioner och uppsättning har

definierats.

Listruta Munstyckskonfigurationen visas med bör- och ärvärden (Preset resp

Actual). Munstycken, som är markerade med en pil i kolumnen "to

change" (Växla munstycke), ska bytas Den cyanfärgade stapeln visar att

munstycket är i växlingsläge.

Revolverhuvudbild Pilen visar växlingsläget för aktuellt munstycke.

Star step (Stegning av revolverhuvud) Varje gång du klickar på den här knappen

stegas stjärnan fram ett läge.

Confirm (Bekräfta växling) Utför följande arbetssteg.

Stega fram det munstycke, som är markerat med en pil, till växlingsläge.

Byt munstycket.

Klicka på knappen "Confirm" (Bekräfta växling). Bör- och ärvärdena (Pre-

set resp Actual) i listrutan måste stämma överens.

Följande funktioner kan endast utföras om en munstycksväxlare finns

installerad:

One nozzle (Ett munstycke) Om alternativet "One nozzle" (Ett munstycke) är aktiverat,

utförs funktionerna "Return" (Avläggning), "Pick up" (Hämta), "Remove"

(Kasta bort) eller "Replace" (Byt) endast för ett markerat munstycke. När

du klickar på någon av dessa funktionsknappar öppnas en inmatnings-

ruta, där segmentnumret ska skrivas in. Numret för det segment, som för

närvarande står i växlingsläge, är redan ifyllt i inmatningsrutan. Segmentet

är markerat med en cyanfärgad pil.

Klicka på OK. Aktuell funktion utförs.

All nozzles - Return (Alla munstycken - Avläggning) Alla munstycken läggs tillbaka i magasinet

i munstycksväxlaren.

All nozzles - Pick up (Hämta alla munstycken) Alla munstycken hämtas av revolverhuvudet

från munstycksmagasinet.

All nozzles - Remove (Kasta bort alla munstycken) Alla munstycken, som finns i revolverhuvu-

det läggs ned i kassationsbehållaren.

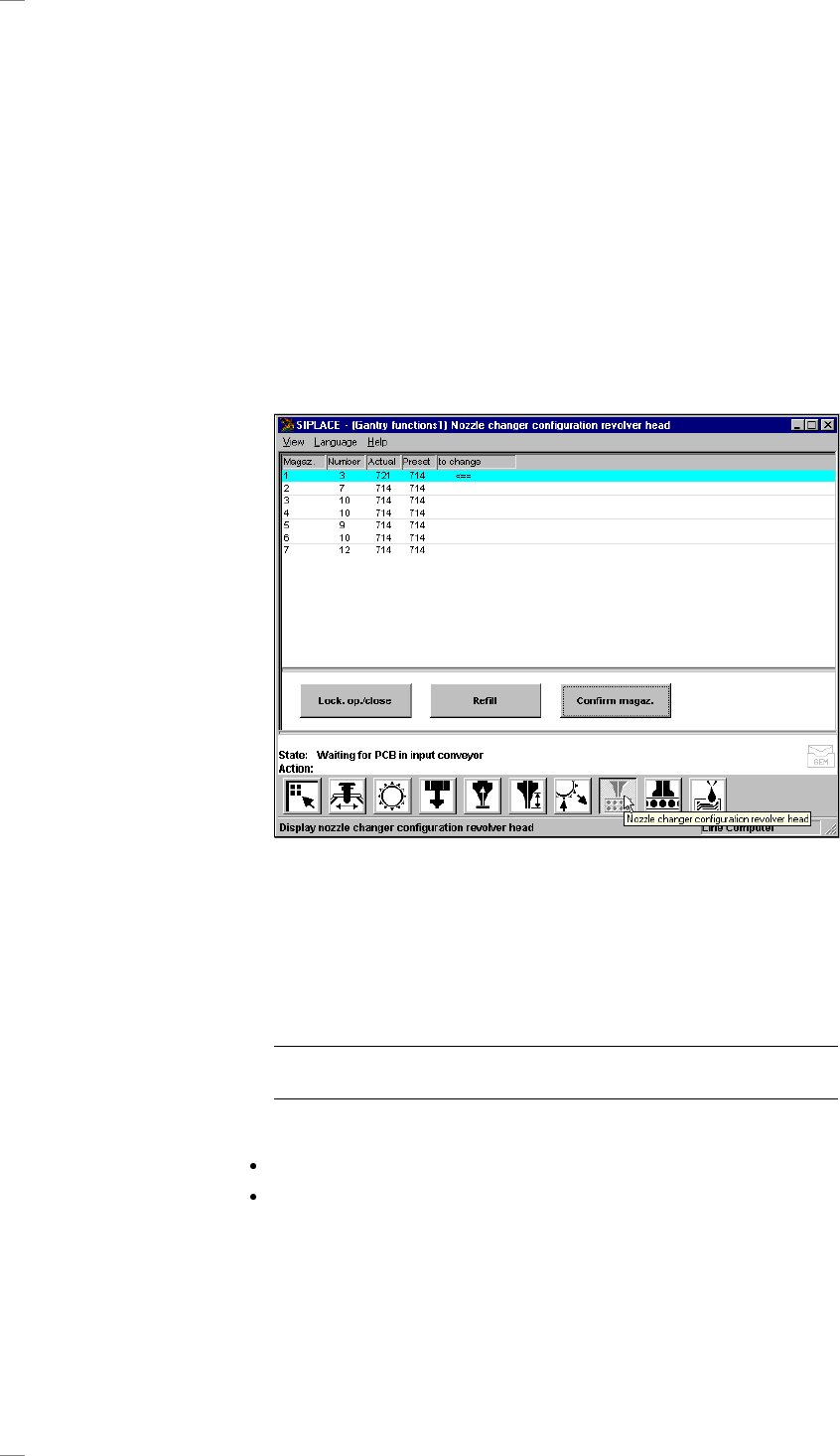

Meny "Nozzle changer configuration revolver head"

(Munstycksväxlarkonfiguration för revolverhuvud)

↑ SI 5.2.7/5.2.8 På den här menyn kan du

– visa munstyckstyperna i enskilda magasin,

– kontrollera munstycken och

– växla munstycken.

Magaz. Magasinnummer, max 7

Number (Antal) Antalet munstycken i magasinet

Preset (Bör) Uppsättning som definierats i linjedatorn

Actual (Är) Aktuell uppsättning i munstycksväxlaren

Pil Om bör- och ärvärdena är olika markeras detta med en pil.

Lock op./close (Spärr öppna/stäng) Vid manuell påfyllning i munstycksväxlarmagasinet

kan du öppna resp stänga låsplåten för det markerade magasinet.

Refill (Påfyllning) Fyll magasinen med nya munstycken av samma typ och

klicka på "Refill" (Påfyllning). Påfyllningsnivån uppdateras.

ANM:

Se till att munstycksmagasinen alltid är fyllda.

Confirm magaz. (Bekräfta magasin) Ladda det pilmarkerade magasinet med munstycken

av börtyp (Preset).

Placera den cyanfärgade stapeln i listrutan på aktuell rad.

Klicka på "Confirm magaz." (Bekräfta magasin). Bör- och ärvärdena i list-

rutan måste stämma överens.

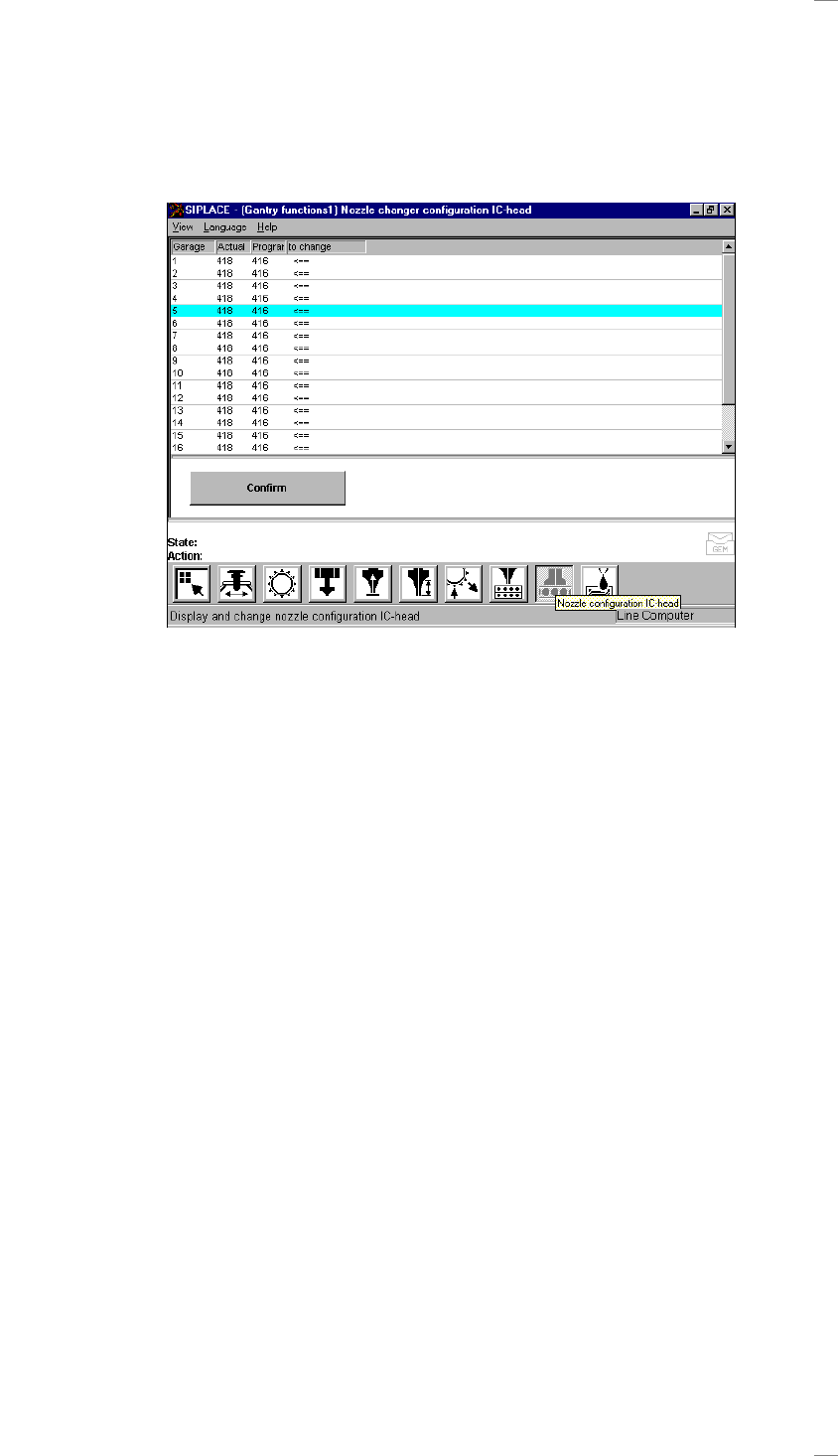

Meny "Nozzle changer configuration IC-head"

(Munstycksväxlarkonfiguration för IC-huvud)

↑ SI 5.2.9 Via den här menyn kan du

– visa munstyckstyper,

– kontrollera munstycken för IC-huvudet och

– byta ut munstycken i IC-huvudet.

Preset (Bör) Uppsättning som definierats i linjedatorn

Actual (Är) Aktuell värde i munstycksväxlaren

To change (Växla munstycke) Pil visar att munstycket ska bytas.

Confirm (Bekräfta växling)

• Byt munstycket i aktuellt munstycksurtag.

• Markera aktuellt munstycke i listrutan med den

cyanfärgade stapeln.

• Klicka på knappen "Confirm" (Bekräfta växling)’.

Bör- och ärvärdena i listrutan måste stämma överens.

På så vis kan du definiera upp till 20 munstycken, som

måste bekräftas var för sig.
