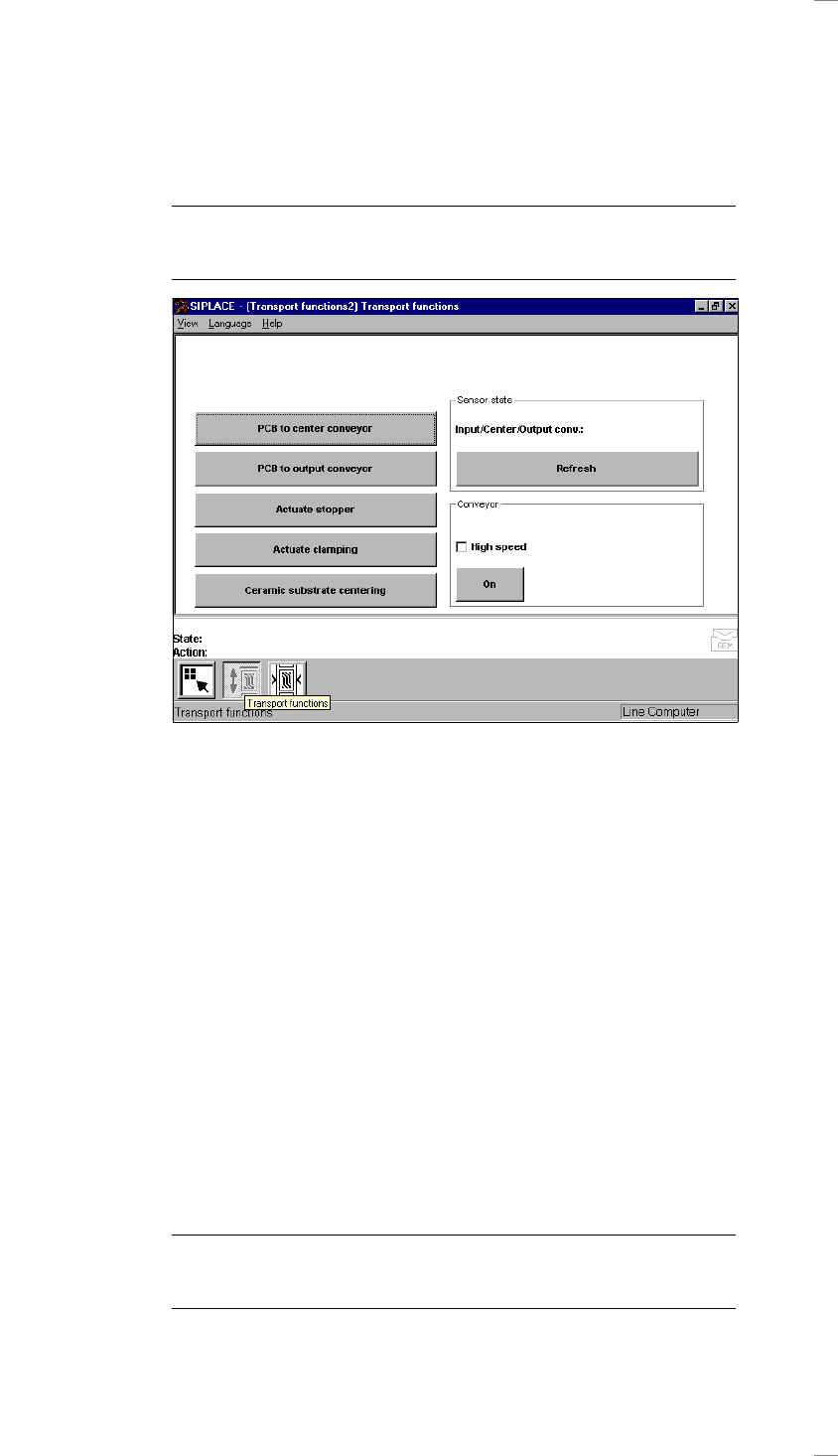

Meny "Single functions PCB transport 1"

(Enskilda funktioner för kretskortstransportör 1)

↑ SI 5.3 På den här menyn finns funktioner för kontroll och inställning av enheterna

i kretskortstransportören. Om alternativet "Dubbeltransportör" installerats

finns även menyn "Transport functions 2" (Enskilda funktioner för krets-

kortstransportör 2) tillgänglig. Där finns samma funktioner som för krets-

kortstransportör 1.

ANM:

Om du ska flytta portalerna, stäng först skyddskåporna och tryck därefter

på startknappen. Alla portal- och huvudaxlar går med låg hastighet.

PCB to center conv. (Kretskort till mellanbandet) Kretskortet transporteras från inmatningsban-

det till mellanbandet, stoppas och fixeras.

PCB to output conv. (Kretskort till utmatningsband) Kretskortet transporteras från mellanban-

det till utmatningsbandet.

Följande menyposter fungerar som omkopplare när du klickar på dem.

Ceramamic substrate (Keramiksubstratcentrering) Om du klickar på knappen "Ceramic

centering substrate centering" (Keramiksubstratcentrering) (tillval) aktiveras resp

deaktiveras fixering av substrat.

Actuate clamping (Aktivera fixering) Om du klickar på knappen "Actuate clamping" (Aktivera

fixering), aktiveras resp deaktiveras fixeringen.

Actuate stopper (Aktivera anslag) Om du klickar på knappen "Actuate stopper" (Aktivera

anslag) dras anslaget in resp ut.

Sensor state Input/ (Signalgivare inmatning/mellan/utmatning: Uppdatera)

Center/Output conv.: Via den här knappen kan status för ultraljudsgivarna på

Refresh inmatnings-, mellan- resp utmatningsbandet registreras:

1 = Signalgivaren har reagerat.

0 = Signalgivaren har inte reagerat.

Conveyor - (Transportband - Hög hastighet)

High speed Här kan du ställa in olika hastigheter för inställd bredd.

ANM:

Kontrollera att det inte finns något kretskort på transportbanden. Inmat-

ningsbandet går endast med hög hastighet.

Conveyor - ON (Transportband - PÅ) Med den här knappen startar du transportbanden.

Klicka på OK i dialogrutan för att avsluta funktionen.

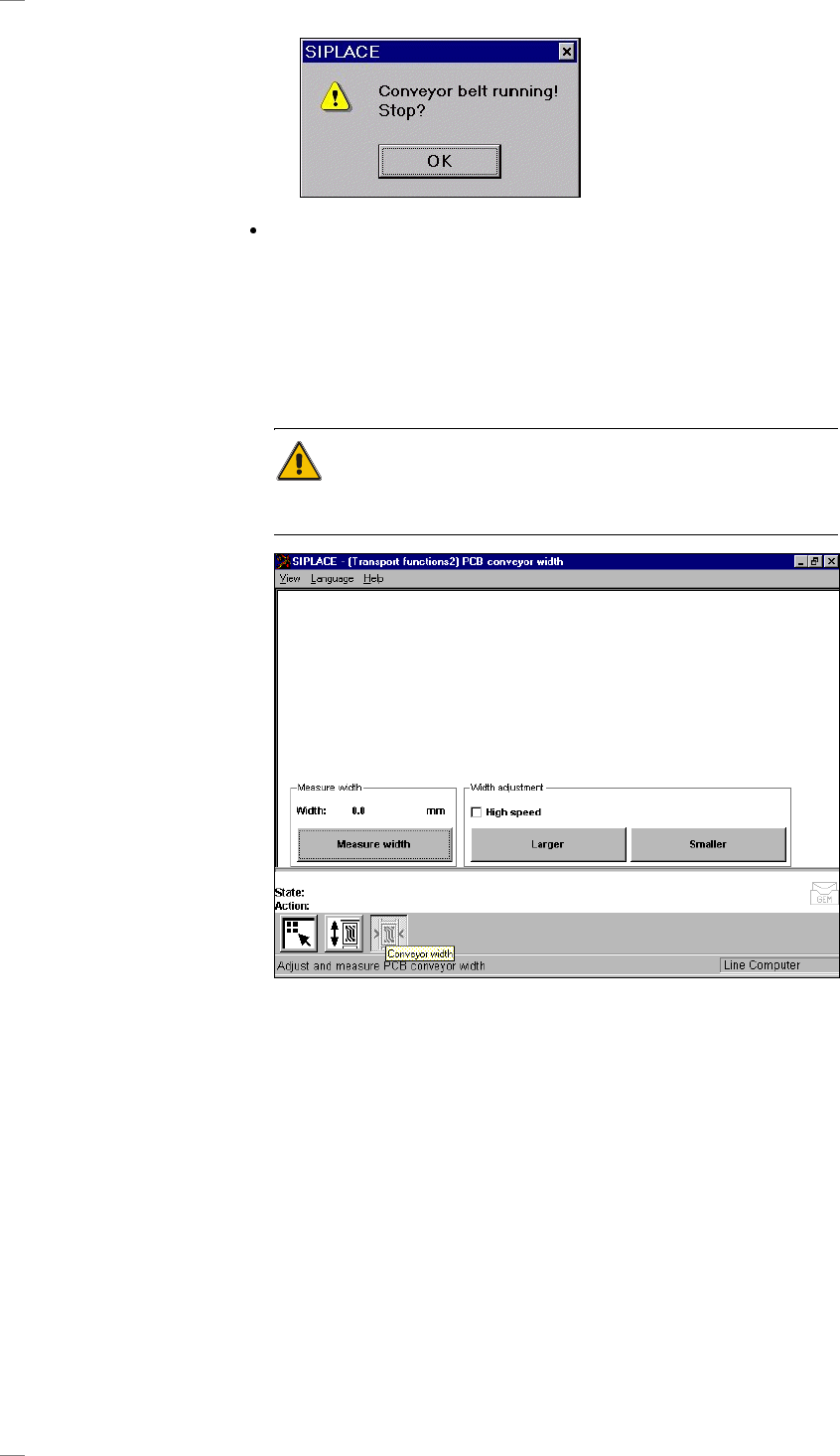

Meny "Conveyor width" (Transportörbredd)

↑ SI 5.2.9 På den här menyn kan du mäta och ändra transportörbredden.

SE UPP!

Kontrollera att det inte finns något kretskort på transportbanden innan du

ändrar transportörbredden.

Measure width (Mät bredd) Med den här funktionen kan du visa, mäta och spara värdet

för kretskortstransportörens bredd.

Width adjustment (Breddjustering) Med den här funktionen kan hög resp låg hastighet stäl-

las in för aktuell bredd för kretskortstransportören. Om du har ändrat

bredden och går ur menyn enskilda funktioner, mäts transportörbredden i

vänstra portalen och uppdateras. Om du öppnar menyn igen visas aktuell

bredd.

Error handling (Hantering av fel)

↑ SI 4.2 Om stopp i placeringsautomaten inträffar på grund av

– spårfel

– maskinfel

– transportfel

– märkesfel

– munstyckskonfigurationsfel eller

– fel i avläsning av kretskortsstreckkod

visas motsvarande varningsruta på bildskärmen.

Följ anvisningarna i varningsrutan och vidta de åtgärder som anges.

VARNING

Åtgärder på behörighetsnivå "Ställare" får endast vidtas av personal med

särskild utbildning och behörighet eftersom felhantering av automaten kan

leda till allvarliga personskador och omfattande materiella skador.

ANM:

Skyddskåporna måste vara stängda för att axlarna ska kunna köras.

Om du vill köra huvudfunktioner med öppen skyddskåpa måste nyckel-

strömställaren stå i läge "I".

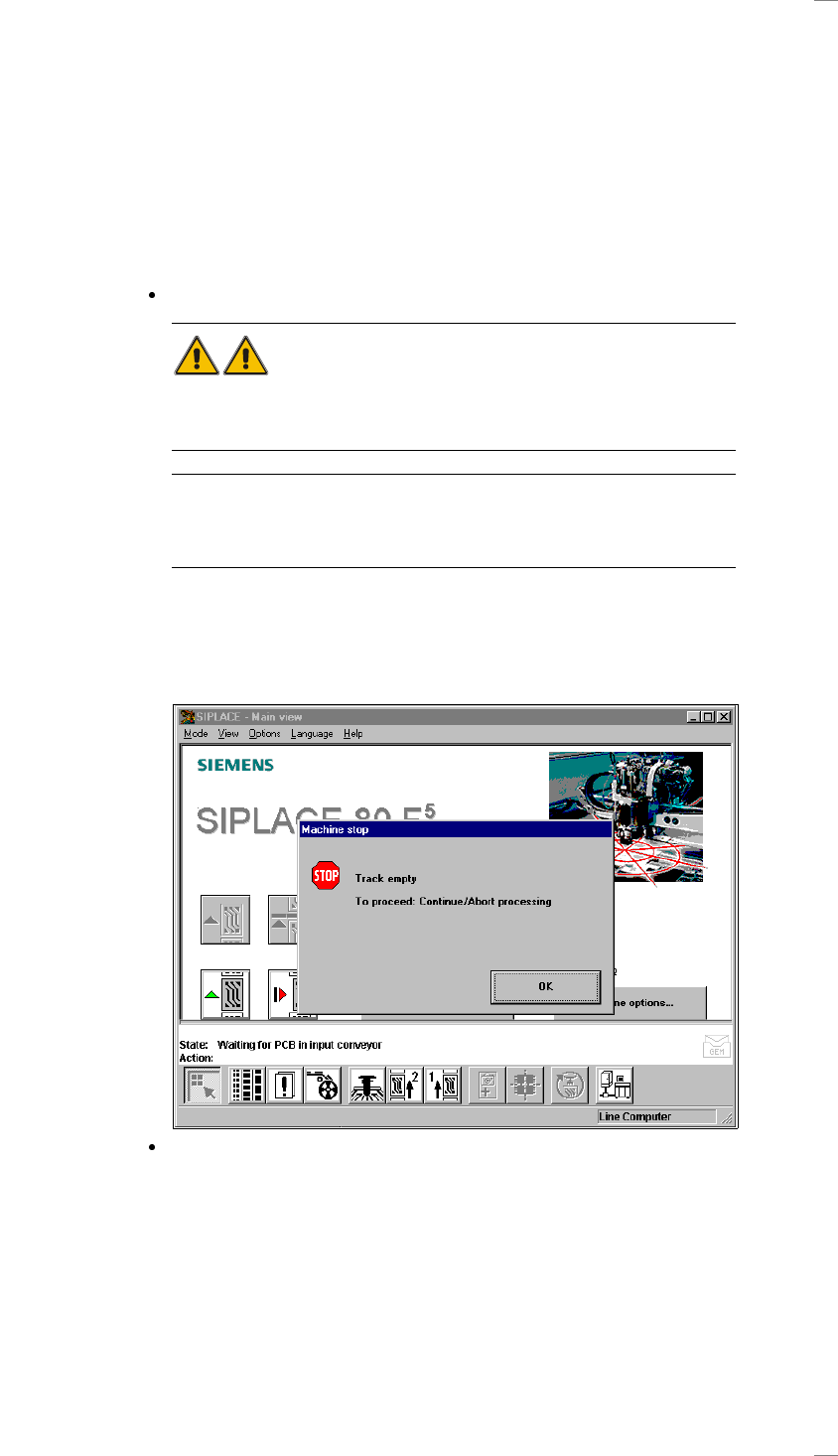

Fel Track empty (Spår tomt)

↑ SI 4.2.2 Kretskortsmonteringen fortsätter tills alla komponenter som ska monteras

tagit slut. När komponenterna tagit slut stoppas automaten och felmedde-

landet "Track empty" (Spår tomt) visas på bildskärmen.

Klicka på "OK" för att bekräfta och välj någon av följande funktioner:

Stop processing PCB (Stoppa bearbetning) Om du väljer "Stop processing PCB" (Stoppa bear-

betning) transporteras kretskortet till utmatningsbandet och komponen-

terna i placeringshuvudet läggs ned i kassationsbehållaren. Därefter ställs

portalerna i väntläge.
