37 Error handling (Hantering av fel) ↑ SI 4 .2 Om sto pp i placering sautomaten in tr ä ffa r p å grun d av – sp å rfel – maskinfel – transportfel – m ä rkesfel – munstyckskonfig urationsfel ell er – fel i avl ä sning av…
36
Klicka på OK i dialogrutan för att avsluta funktionen.
Meny "Conveyor width" (Transportörbredd)
↑ SI 5.2.9 På den här menyn kan du mäta och ändra transportörbredden.
SE UPP!
Kontrollera att det inte finns något kretskort på transportbanden innan du
ändrar transportörbredden.
Measure width (Mät bredd) Med den här funktionen kan du visa, mäta och spara värdet
för kretskortstransportörens bredd.
Width adjustment (Breddjustering) Med den här funktionen kan hög resp låg hastighet stäl-
las in för aktuell bredd för kretskortstransportören. Om du har ändrat
bredden och går ur menyn enskilda funktioner, mäts transportörbredden i
vänstra portalen och uppdateras. Om du öppnar menyn igen visas aktuell
bredd.
37
Error handling (Hantering av fel)
↑ SI 4.2 Om stopp i placeringsautomaten inträffar på grund av
– spårfel
– maskinfel
– transportfel
– märkesfel
– munstyckskonfigurationsfel eller
– fel i avläsning av kretskortsstreckkod
visas motsvarande varningsruta på bildskärmen.
Följ anvisningarna i varningsrutan och vidta de åtgärder som anges.
VARNING
Åtgärder på behörighetsnivå "Ställare" får endast vidtas av personal med
särskild utbildning och behörighet eftersom felhantering av automaten kan
leda till allvarliga personskador och omfattande materiella skador.
ANM:
Skyddskåporna måste vara stängda för att axlarna ska kunna köras.
Om du vill köra huvudfunktioner med öppen skyddskåpa måste nyckel-
strömställaren stå i läge "I".
Fel Track empty (Spår tomt)
↑ SI 4.2.2 Kretskortsmonteringen fortsätter tills alla komponenter som ska monteras
tagit slut. När komponenterna tagit slut stoppas automaten och felmedde-
landet "Track empty" (Spår tomt) visas på bildskärmen.
Klicka på "OK" för att bekräfta och välj någon av följande funktioner:
Stop processing PCB (Stoppa bearbetning) Om du väljer "Stop processing PCB" (Stoppa bear-
betning) transporteras kretskortet till utmatningsbandet och komponen-
terna i placeringshuvudet läggs ned i kassationsbehållaren. Därefter ställs
portalerna i väntläge.
38
Continue processing (Fortsätt bearbetning) Fyll på komponenter som saknas, ange att de
påfyllda spåren är fulla och klicka på "Continue processing" (Fortsätt bear-
betning). Kretskortet monteras färdigt.
Meny "Display error" (Visa fel) Via den här menyn visas en lista över som inträffat bildskärmen.
Meny "Feeders" (Komponentmatarsystem) På den här meny kan du redigera tomma spår
och spårfel.
Meny "Gantry1" (Enskilda funktioner för portal 1) Fel som orsakats av portalen åtgärdas
med hjälp av denna meny.
Maskinfel

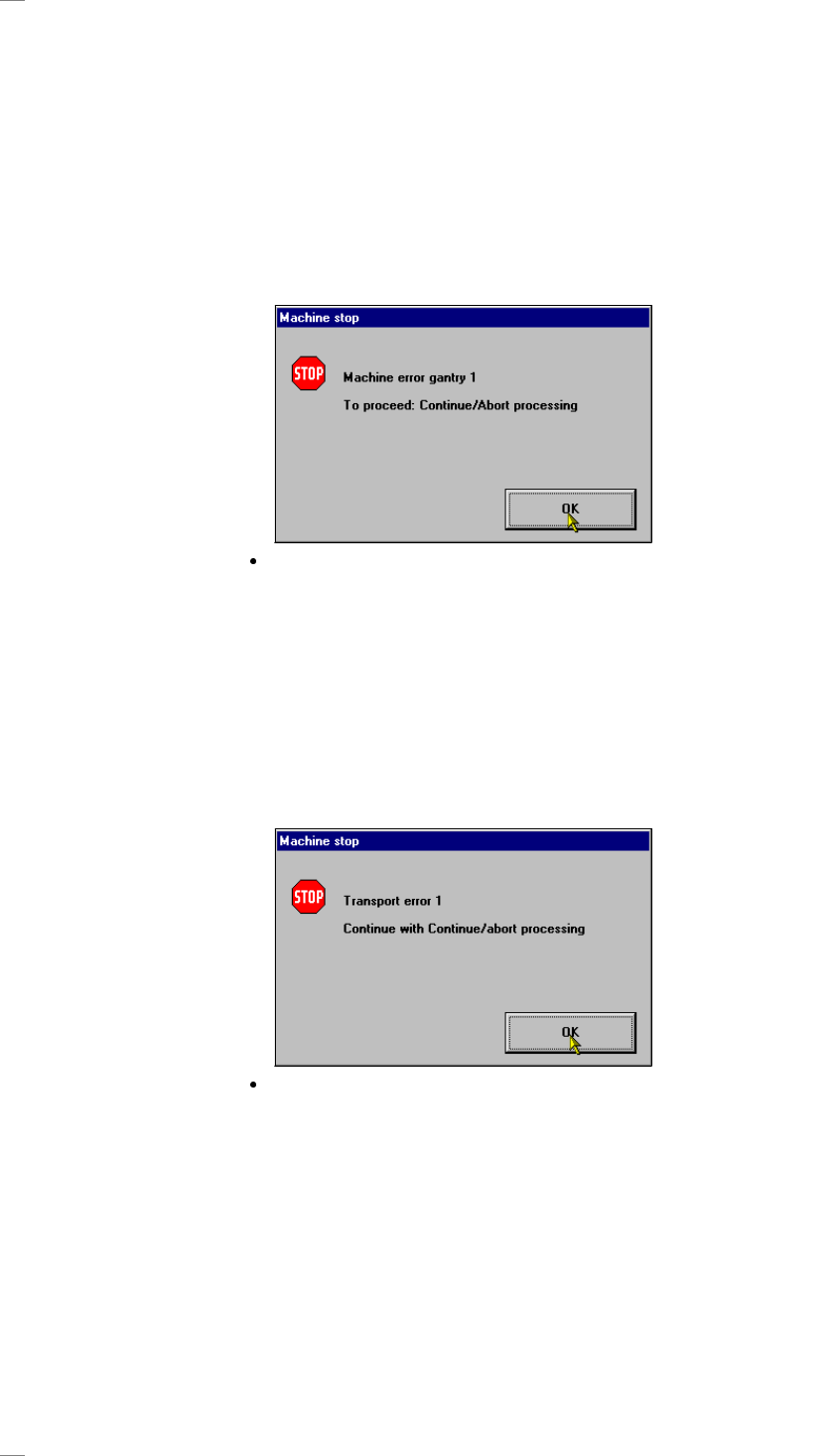

↑ SI 4.2.3 Vid maskinfel som till exempel axelfel, stoppas automaten.
Klicka på "OK" för att bekräfta och välj någon av följande funktioner:
Stop processing PCB (Stoppa bearbetning) Med den här funktionen avbryts bearbetningen.
Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.
Meny "Display error" (Visa fel) Via den här menyn visas en lista över maskinfel som inträffat på
bildskärmen.
Meny "EF (Enskilda funktioner för portal 1) Välj denna meny för att åtgärda felet.
Transport 1"
Transportfel
Om kretskorten inte fixeras, avbryts monteringen
↑ SI 4.2.4 och följande varningsmeddelande visas på bildskärmen:
Klicka på "OK" för att bekräfta och välj någon av följande funktioner:
Stop processing PCB (Stoppa bearbetning) Med den här funktionen avbryts bearbetningen.
Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.
Meny "Display error" (Visa fel) Via den här menyn visas en lista över transportfel som inträffat
på bildskärmen.
Meny "EF (Enskilda funktioner för transportör 1)
Transport 1" Välj denna meny för att åtgärda felet.
