Error handling (Hantering av fel)

↑ SI 4.2 Om stopp i placeringsautomaten inträffar på grund av

– spårfel

– maskinfel

– transportfel

– märkesfel

– munstyckskonfigurationsfel eller

– fel i avläsning av kretskortsstreckkod

visas motsvarande varningsruta på bildskärmen.

Följ anvisningarna i varningsrutan och vidta de åtgärder som anges.

VARNING

Åtgärder på behörighetsnivå "Ställare" får endast vidtas av personal med

särskild utbildning och behörighet eftersom felhantering av automaten kan

leda till allvarliga personskador och omfattande materiella skador.

ANM:

Skyddskåporna måste vara stängda för att axlarna ska kunna köras.

Om du vill köra huvudfunktioner med öppen skyddskåpa måste nyckel-

strömställaren stå i läge "I".

Fel Track empty (Spår tomt)

↑ SI 4.2.2 Kretskortsmonteringen fortsätter tills alla komponenter som ska monteras

tagit slut. När komponenterna tagit slut stoppas automaten och felmedde-

landet "Track empty" (Spår tomt) visas på bildskärmen.

Klicka på "OK" för att bekräfta och välj någon av följande funktioner:

Stop processing PCB (Stoppa bearbetning) Om du väljer "Stop processing PCB" (Stoppa bear-

betning) transporteras kretskortet till utmatningsbandet och komponen-

terna i placeringshuvudet läggs ned i kassationsbehållaren. Därefter ställs

portalerna i väntläge.

Continue processing (Fortsätt bearbetning) Fyll på komponenter som saknas, ange att de

påfyllda spåren är fulla och klicka på "Continue processing" (Fortsätt bear-

betning). Kretskortet monteras färdigt.

Meny "Display error" (Visa fel) Via den här menyn visas en lista över som inträffat bildskärmen.

Meny "Feeders" (Komponentmatarsystem) På den här meny kan du redigera tomma spår

och spårfel.

Meny "Gantry1" (Enskilda funktioner för portal 1) Fel som orsakats av portalen åtgärdas

med hjälp av denna meny.

Maskinfel

↑ SI 4.2.3 Vid maskinfel som till exempel axelfel, stoppas automaten.

Klicka på "OK" för att bekräfta och välj någon av följande funktioner:

Stop processing PCB (Stoppa bearbetning) Med den här funktionen avbryts bearbetningen.

Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.

Meny "Display error" (Visa fel) Via den här menyn visas en lista över maskinfel som inträffat på

bildskärmen.

Meny "EF (Enskilda funktioner för portal 1) Välj denna meny för att åtgärda felet.

Transport 1"

Transportfel

Om kretskorten inte fixeras, avbryts monteringen

↑ SI 4.2.4 och följande varningsmeddelande visas på bildskärmen:

Klicka på "OK" för att bekräfta och välj någon av följande funktioner:

Stop processing PCB (Stoppa bearbetning) Med den här funktionen avbryts bearbetningen.

Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.

Meny "Display error" (Visa fel) Via den här menyn visas en lista över transportfel som inträffat

på bildskärmen.

Meny "EF (Enskilda funktioner för transportör 1)

Transport 1" Välj denna meny för att åtgärda felet.

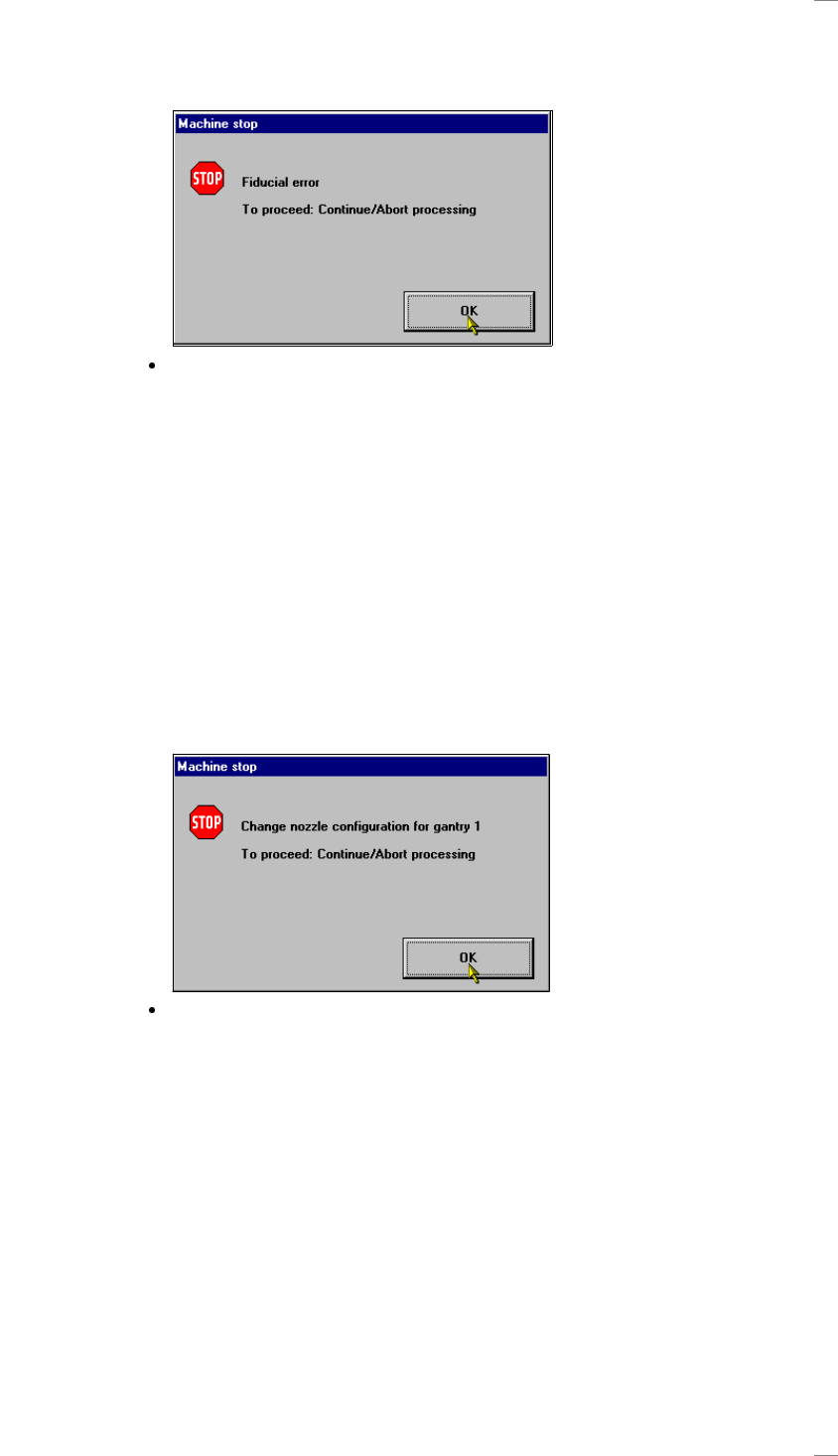

Märkesfel

Detta felmeddelande visas på bildskärmen om ett märke inte hittas eller

identifieras.

Klicka på "OK" för att bekräfta och välj någon av följande funktioner:

Stop processing PCB (Stoppa bearbetning) Med den här funktionen avbryts bearbetningen.

Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.

Meny "Display error" (Visa fel) Via den här menyn visas en lista över märkesfel som inträffat på

bildskärmen.

SF Gantry 1 (Enskilda funktioner för portal 1) Välj denna meny för att åtgärda felet.

Återuppta montering • Transportera kretskortet till utmatningsbandet.

utan komponent- • Lägg kretskortet på inmatningsbandet igen.

förlust • Transportera kretskortet till utmatningsbandet.

Kretskortet stoppas och fixeras.

• Välj sedan "Continue processing" (Fortsätta montering).

Munstyckskonfigurationsfel

Om ett fel i munstyckskonfigurationen inträffar eller om denna måste änd-

ras, visas varningsmeddelandet "Nozzle configuration error Gantry 1"

("Munstyckskonfigurationsfel portal 1") på bildskärmen.

Bekräfta genom att klicka på OK.

Meny "SF Gantry 1" (Enskilda funktioner för portal 1) Välj undermeny "Nozzle configuration

revolver head" (Munstyckskonfiguration för revolverhuvud) och

byt munstycket.

När du går ur menyn enskilda funktioner genomförs en referenskörning för

huvud och höjdläge med vakuumtest.

Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.
