40

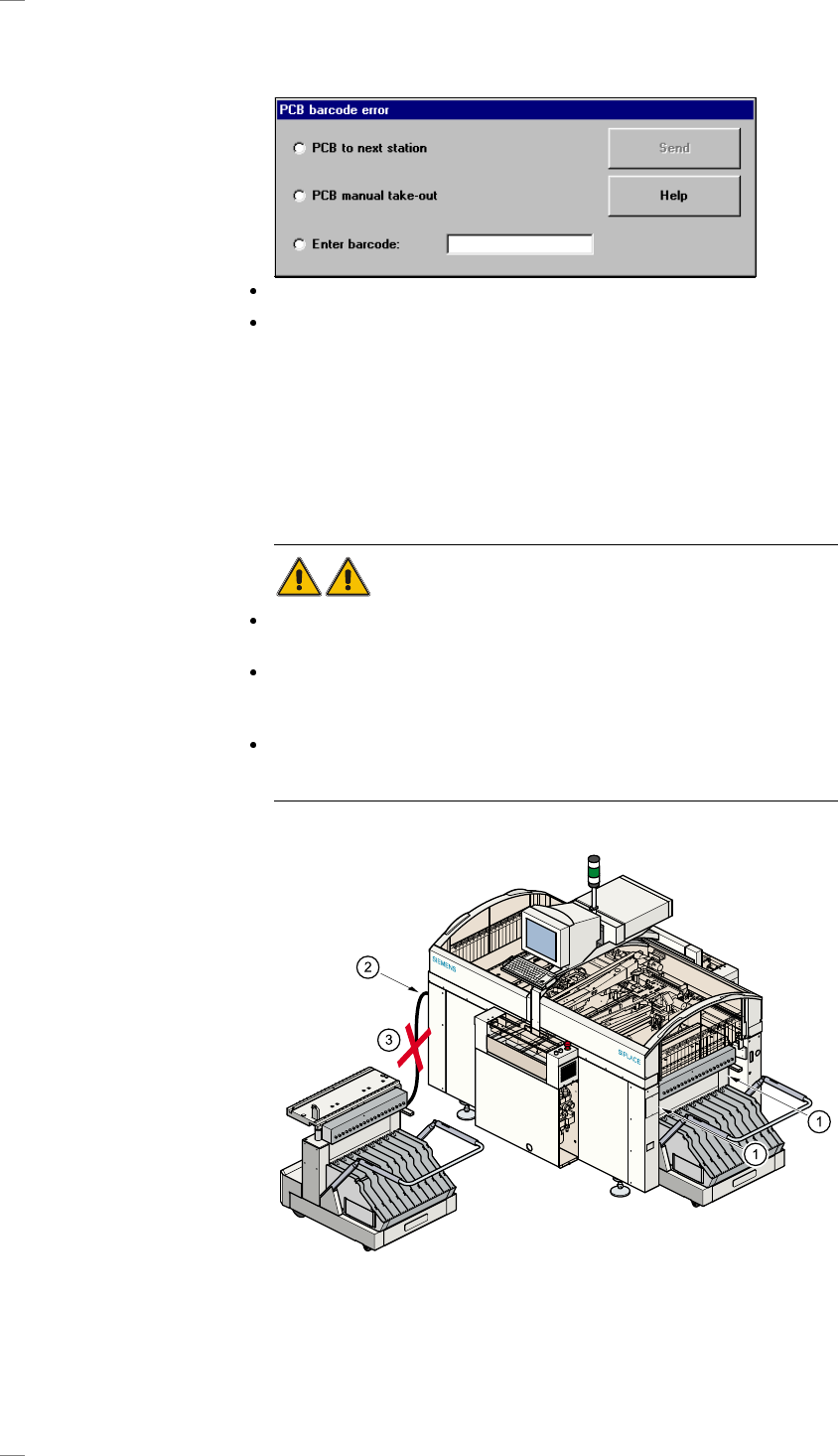

PCB barcode error (Fel i avläsning av kretskortsstreckkod) (tillval)
Om streckkoden inte kan läsas korrekt, visas följande ruta på bildskär-
men.
Skriv in den korrekta streckkoden via tangentbordet eller
transportera kretskortet.
Continue processing (Fortsätt bearbetning) Med den här funktionen återupptas bearbetningen.
Komponentväxlingsbord losskoppling/dockning
Säkerhetsföreskrifter för dockning och losskoppling av flyttbart kompo-
nentväxlingsbord
VARNING
Placera aldrig händer eller fingrar i mellanrummen mellan komponentväx-
lingsborden och automatens stativ medan maskinen är igång (pos 1).
Spänningsmatningskablar för komponentväxlingsborden får endast anslu-
tas till resp kopplas loss från uttagen (pos 2) på automaten när kompo-
nentväxlingsbordet är hopkopplat med automaten.
Det är absolut förbjudet att ansluta kablarna för komponentväxlingsborden
till uttaget på automaten och sedan manövrera komponentväxlingsbordet
via tryckluftsaggregatet utanför automaten (pos 3).
41

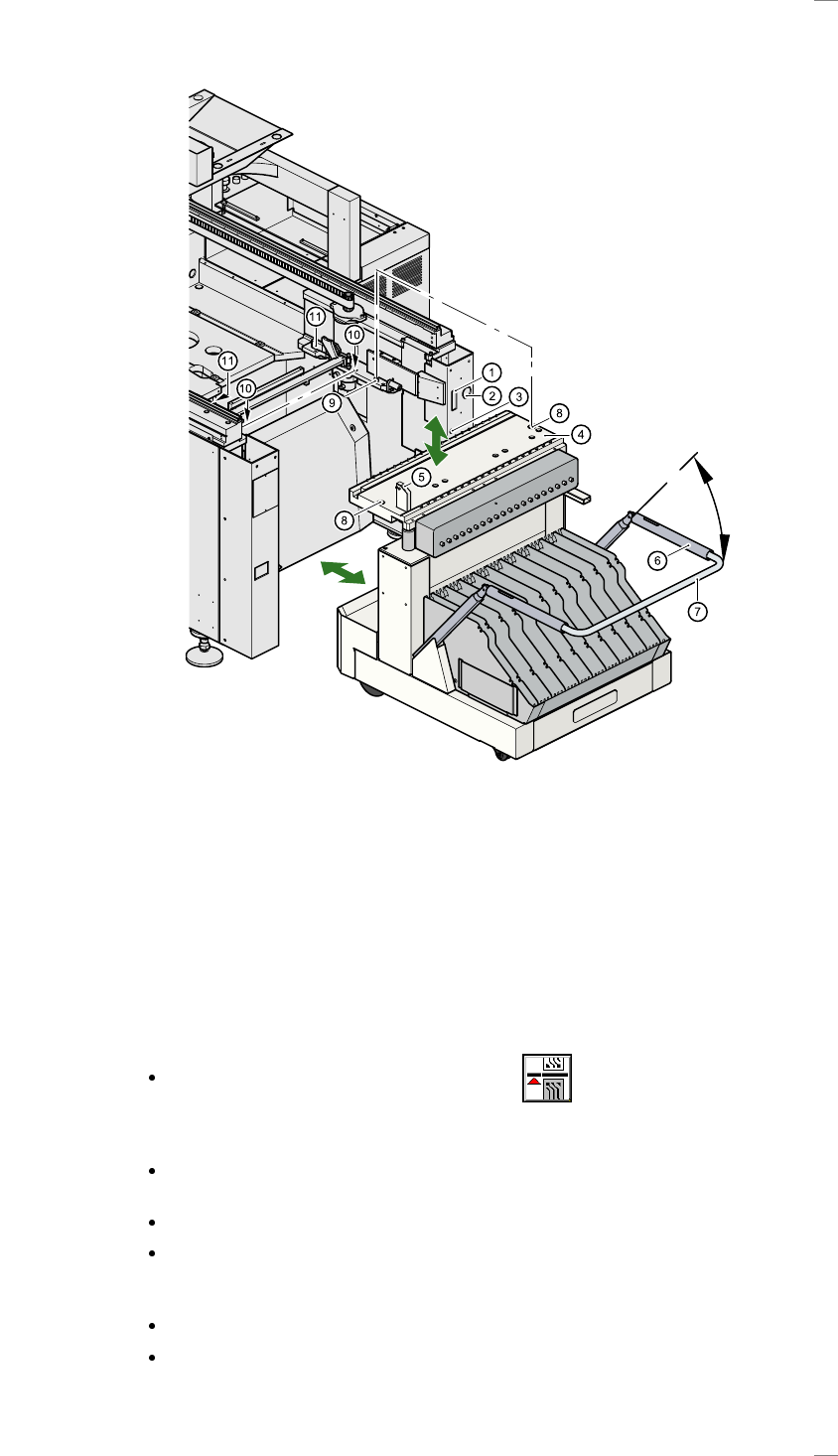

Komponentväxlingsbord - losskoppling
a Anslutning för kommunikationsgränssnitt
s Anslutning för spänningsmatning till komponentväxlingsbordet
d Tryckluftsanslutning
f Komponentbordsskiva
g Knapp för lyftning/nedsänkning av komponentbordsskiva
h Spärrhylsa
j Fällbar bygel
k Hål för centrertappar
l Centrertappar
; Anliggningsytor för komponentväxlingsbordets glidskenor
A Horisontell spännanordning
Klicka på ikonen STOPPA BEARBETNING
på menyn MAIN VIEW (Grundvy).
Kretskortet som är under bearbetning färdigställs.
Därefter aktiveras ikonerna för menyer för enskilda funktioner.
Klicka på önskad ikon under GANTRY FUNCTIONS 1 (Enskilda funktio-
ner för portal 1).
Klicka på ikonen GANTRY FUNCTIONS (Portalfunktioner).
I menyn som öppnas, klicka på MOVE TO SET-UP POSITION (Ställ i upp-
sättningsläge). Aktuellt placeringshuvud ställs över kretskortstransportö-
ren, så att det inte kan skadas vid byte av komponentbord.
Öppna skyddskåpan för aktuell portal.
Öppna sidorutorna.
42
Öppna horisontella spännanordningarna (pos 11).
Dra samtidigt båda spärrhylsorna (pos 6) i riktning mot dig och fäll upp
bygeln (pos 7). Därvid spärras komponentbordsskivan när den ställs i
övre ändläget.
Tryck på knappen (pos 5) för lyftning av komponentbordsskivan (pos 4)
tills komponentbordsskivan når sitt övre ändläge.
Lossa kontaktdonet för spänningsmatning (pos 2) till komponentväxlings-
bordet.
Lossa kontaktdonet för styrkabeln (pos 1).
Lossa kontaktdonet för tryckluftsmatningen (pos 3).
Dra ut komponentbordet.
Komponentväxlingsbord - dockning
VARNING
Kontrollera att placeringshuvudet står utanför området för komponentväx-
lingsbordet.
SE UPP!
Se vid dockning av komponentväxlingsbordet till att komponentbordsski-
van står i övre ändläget och att bygeln (pos 7) är uppfälld.
Korta av tomband framför matarenheterna.
Kontrollera att anliggningsytan (pos 10) för komponentbordsskivan är ren.
Skjut försiktigt in komponentväxlingsbordet i automaten.
Anslut kontaktdonet för tryckluftsmatningen (pos 3).
Anslut kontaktdonet för styrkabeln (pos 1).
Anslut spänningsmatningskabeln (pos 2) för komponentväxlingsbordet.
Dra samtidigt båda spärrhylsorna (pos 6) i riktning mot dig och fäll sedan
ned bygeln (pos 7) för komponentväxlingsbordet så att komponentbords-
skivan kan sänkas ned.
Kontrollera att centrerhålen i komponentbordsskivan står mitt för cen-
trertapparna i automaten.
Tryck på knappen (pos 5) tills komponentbordsskivan når övre ändläget.
Släpp upp knappen. Komponentbordsskivan sänks ned
Se till att centrertapparna går in i centrerhålen i komponentbordsskivan
och att komponentbordsskivan är helt nedsänkt.
Fäll upp bygeln (pos 7) för komponentväxlingsbordet.
Spärra båda horisontella spännanordningarna (pos 11).
Stäng sidorutorna och skyddskåpan.
Starta automaten med startknappen.
