Förkortningar

Förkortningar som används i snabbguiden:

DEV Felets avsändare

BC Streckkod (bar code)

Comp. Komponent

EF Enskilda funktioner

#E Felräknare

GF Kapslingsform

PCB (KK) Kretskort

Seg Segment

Tr/D/T Spår/Fack/Nivå

↑ SI Se skötselinstruktion, avsnitt ...

Ingående komponenter - automat

Strömställare och knappar på automaten

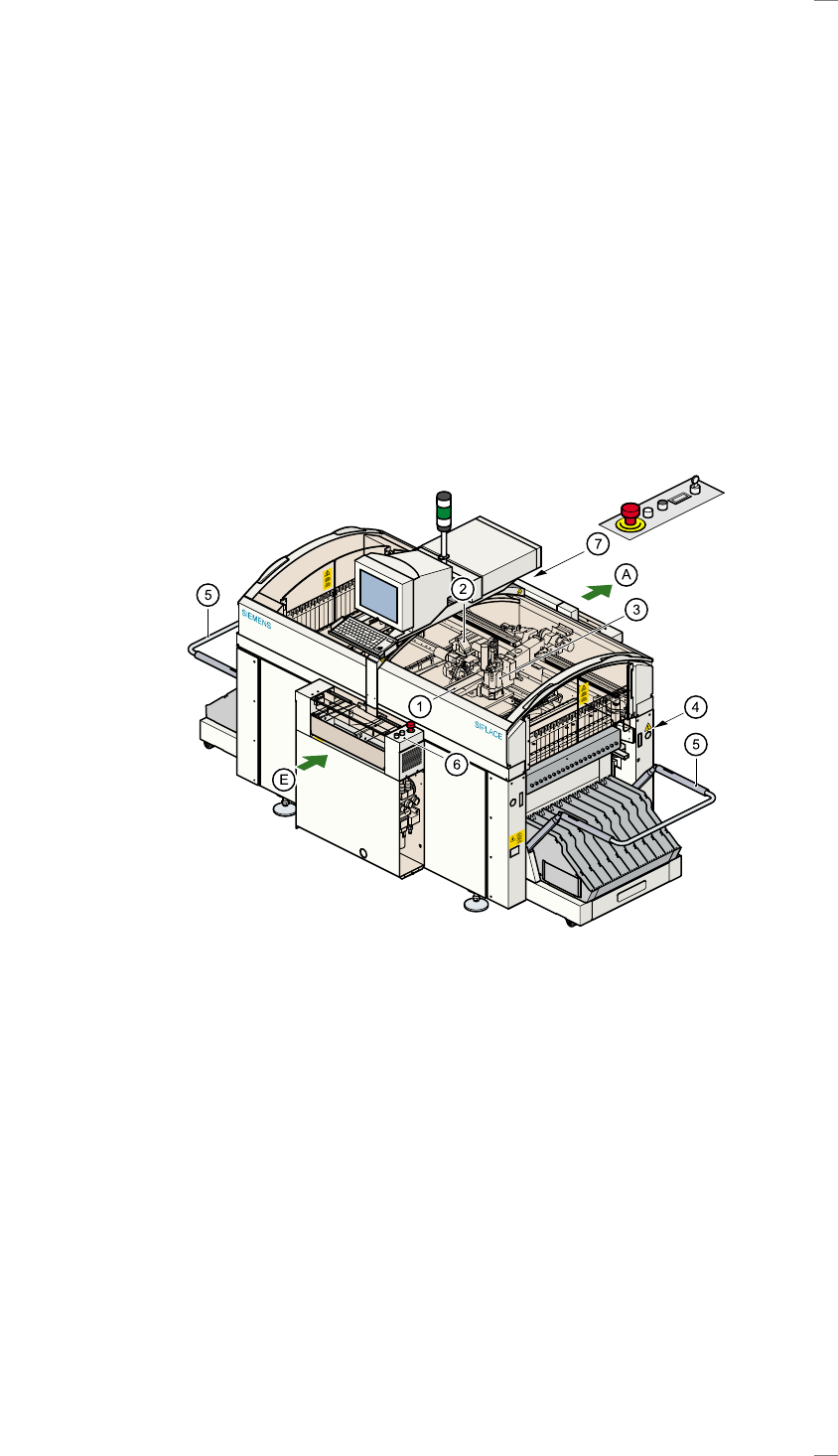

Följande bild visar placering för strömställare och knappar på automaten.

a Portal 1 h Manöverpanel, inmatningssida

s 12-segments revolverhuvud j Manöverpanel, utmatningssida

d Plocknings-/placeringshuvud

f Uttag för komponentväxlingsbord A Kretskortstransportör, utmatningssida

g Komponentväxlingsbord E Kretskortstransportör, inmatningssida

Huvudströmbrytare

Huvudströmbrytaren används för att slå på och av spänningsmatningen till

automaten.

LIVSFARA

Delar av anläggningen är strömförande med livsfarlig spänning - även när

huvudströmbrytaren är frånslagen.

Nyckelströmställare

Vid normal drift står nyckelströmställaren i läge "0". Nyckeln ska var urta-

gen och förvaras på säkert ställe. Nyckelströmställaren får endast ställas i

läge "I" (ställarbete) av behörig personal i samband med underhålls- och

servicearbete.

Stoppknapp

Med denna knapp stoppas monteringsprocessen i automaten.

Startknapp

Med denna knapp startas automaten efter att huvudströmbrytaren slagits

till resp efter att fel åtgärdats.

NÖDSTOPP-svampknapp

När NÖDSTOPP-svampknappen trycks in spärras den i intryckt läge.

Spänningsmatningen till portalaxlarna, komponentborden, transportörerna

och kapningsaggregaten bryts och spänningsmatningen till placeringshu-

vudenas stjärnaxlar reduceras. Vrid på knappen för att frigöra den.

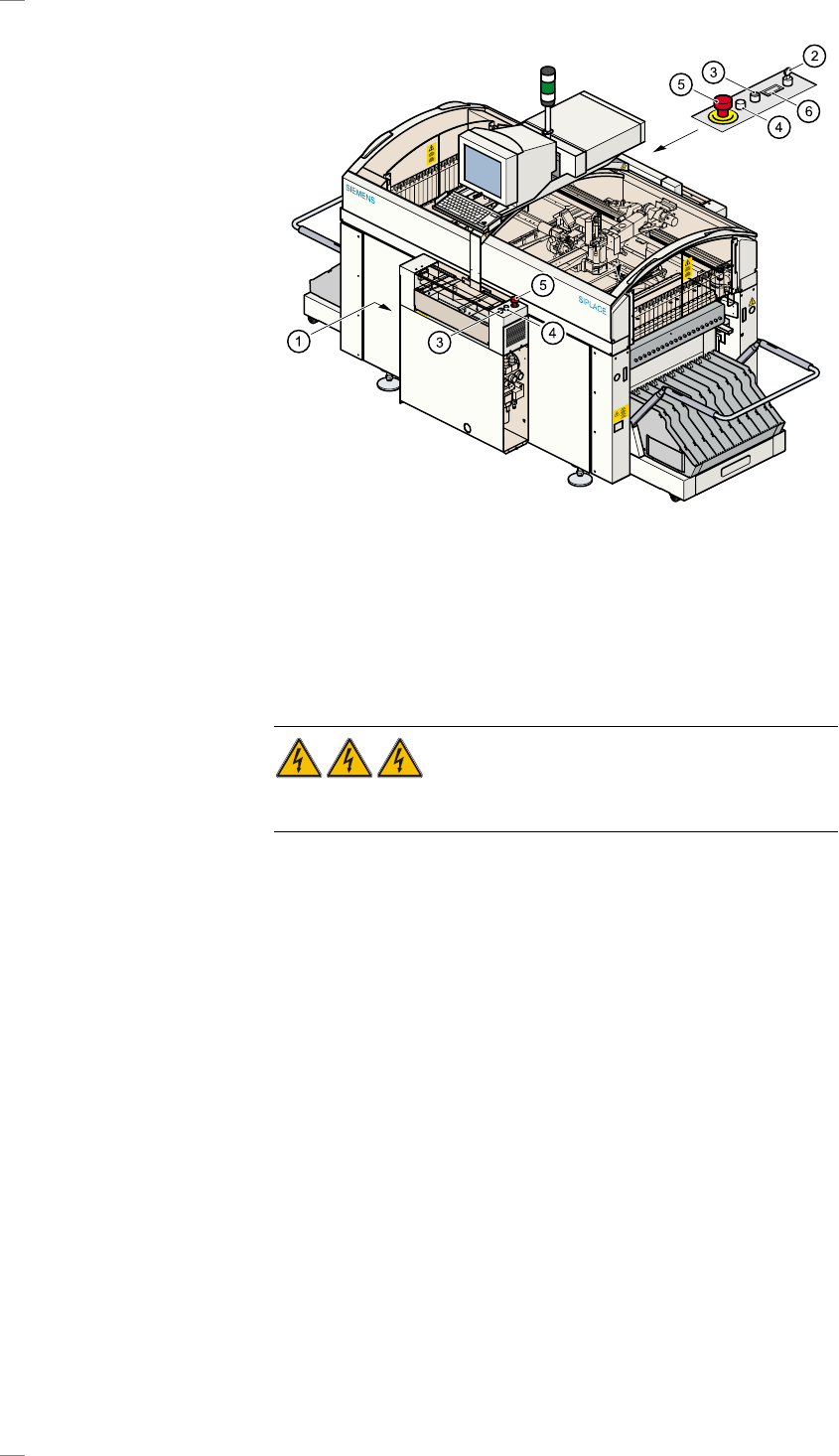

a Huvudströmbrytare (röd med gult hus) f Startknapp (vit)

s Nyckelströmställare g NÖDSTOPP-svampknapp

d Stoppknapp (svart) h Komponenträkneverk

Komponenträkneverk

Komponenträkneverket registrerar antalet bearbetade komponenter.

Indikerings- och manöverelement

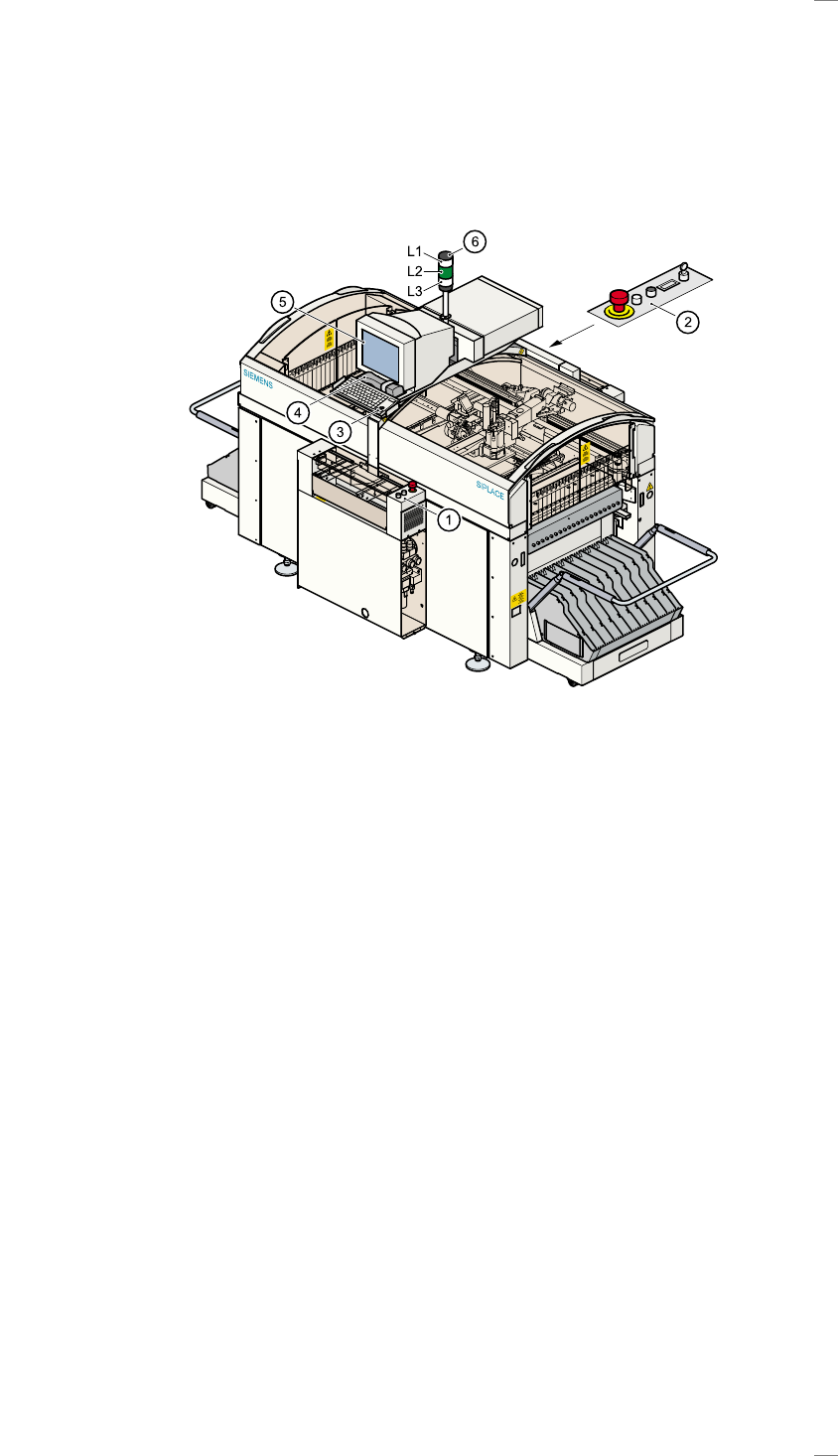

Följande bild visar indikerings- och manöverelement.

Beskrivning av indikerings- och manöverelement

Alla reglage är placerade så att de är inom räckhåll för personer av min

längd 160 cm.

Pekskärm

Som ett alternativ till styrkulan kan muspekaren flyttas med ett finger på

bildskärmen. Upplösningen är 640 x 480 pixel.

Tangentbord med inbyggd styrkula

Nedanför bildskärmen finns ett nedsänkbart tangentbord med styrkula.

Streckkodsläsare för komponenter (tillval)

Mellan tangentbordet och bildskärmen finns ett fack anpassat för streck-

kodsläsare typ Datalogic DL910 för komponenter. Streckkodsläsaren

medger snabb och säker uppsättning och påfyllning av komponenter.

a Manöverpanel, inmatningssida

s Manöverpanel, utmatningssida

d Tangentbord med inbyggd styrkula

f Streckkodsläsare för komponenter

g Pekskärm

h Felindikeringslampsats

L1 Felindikeringslampa, vit: Portal 1, ställplats 3

L2 Driftsindikeringslampa, grön

L3 Felindikeringslampa, vit: Portal 1, ställplats 1
