7
Komponenträkneverk
Komponenträkneverket registrerar antalet bearbetade komponenter.
Indikerings- och manöverelement
Följande bild visar indikerings- och manöverelement.
Beskrivning av indikerings- och manöverelement
Alla reglage är placerade så att de är inom räckhåll för personer av min
längd 160 cm.
Pekskärm
Som ett alternativ till styrkulan kan muspekaren flyttas med ett finger på
bildskärmen. Upplösningen är 640 x 480 pixel.
Tangentbord med inbyggd styrkula
Nedanför bildskärmen finns ett nedsänkbart tangentbord med styrkula.
Streckkodsläsare för komponenter (tillval)
Mellan tangentbordet och bildskärmen finns ett fack anpassat för streck-
kodsläsare typ Datalogic DL910 för komponenter. Streckkodsläsaren
medger snabb och säker uppsättning och påfyllning av komponenter.
a Manöverpanel, inmatningssida
s Manöverpanel, utmatningssida
d Tangentbord med inbyggd styrkula
f Streckkodsläsare för komponenter
g Pekskärm
h Felindikeringslampsats
L1 Felindikeringslampa, vit: Portal 1, ställplats 3
L2 Driftsindikeringslampa, grön
L3 Felindikeringslampa, vit: Portal 1, ställplats 1
8

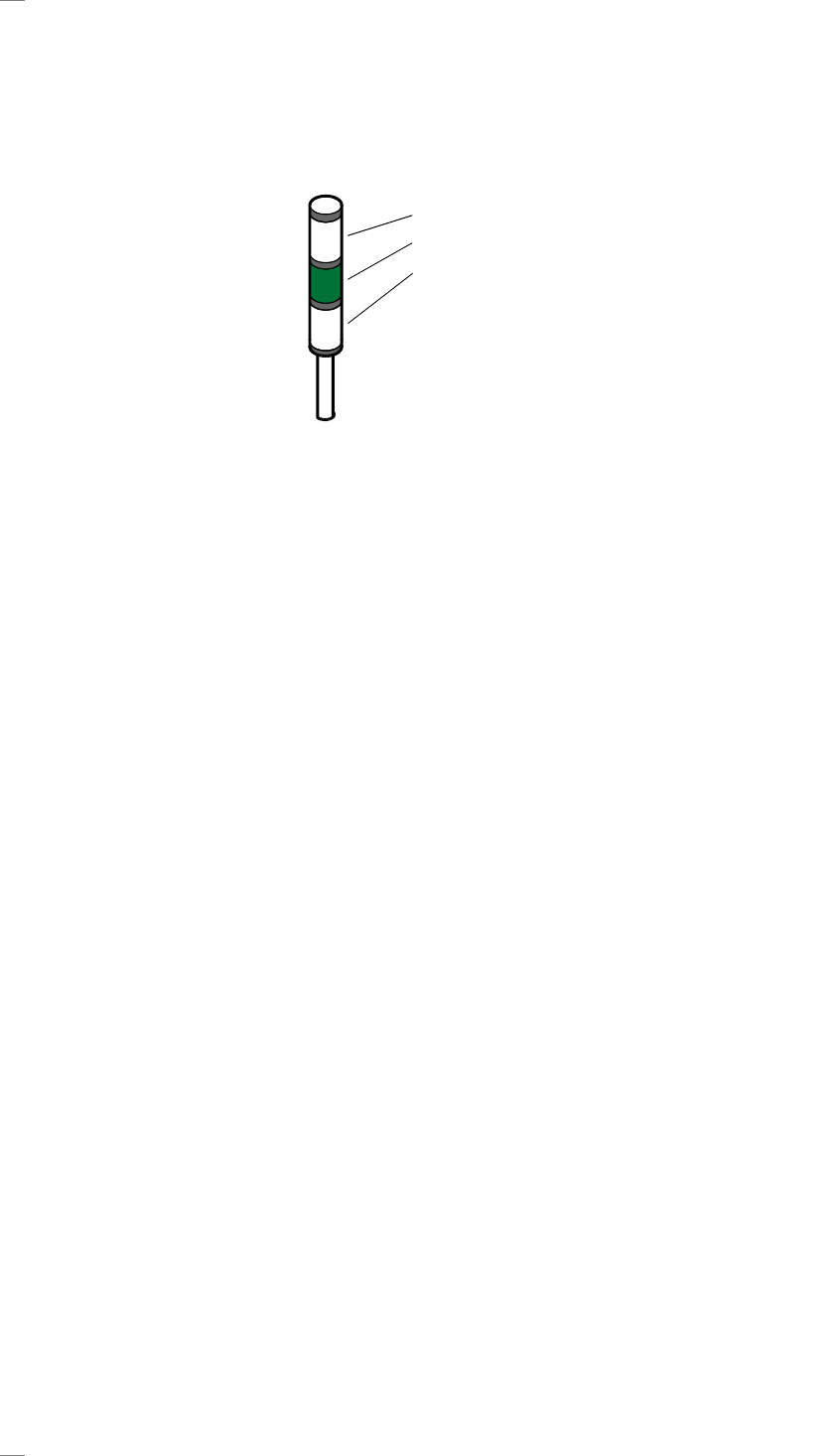

Felindikeringslampsats
Varningslampans färgsekvens är vit (L1) - grön (L2) - vit (L3). Lamporna
indikerar automatens driftstillstånd och ev funktionsfel för automaten.
Funktionsbeskrivning för felindikeringslampsats
Felindikeringslampsats
Allmänna driftstillstånd
– Driftsindikeringslampan (grön) lyser kontinuerligt
Automaten är i drift.
– Driftsindikeringslampan blinkar (grön)
Automaten väntar på ett kretskort på inmatningsbandet eller automaten
väntar på att utmatningsbandet ska bli ledigt.
– Övre vita felindikeringslampan L1 blinkar
Ett eller flera spår på automatens högra sida är tomma. Automaten mon-
terar kvarvarande komponenter.
– Nedre vita felindikeringslampan L3 blinkar
Ett eller flera spår på automatens vänstra sida är tomma. Automaten mon-
terar kvarvarande komponenter.
– Övre vita felindikeringslampan L1 lyser kontinuerligt - gröna driftsindike-
ringslampan (L2) är släckt
Ett fel har uppstått på automatens högra sida -> automaten har stoppats.
– Nedre vita felindikeringslampan L3 lyser kontinuerligt - gröna driftsindike-
ringslampan (L2) är släckt
Ett fel har uppstått på automatens vänstra sida -> automaten har stoppats.
– Båda vita felindikeringslamporna (L1 och L3) lyser kontinuerligt - gröna
driftsindikeringslampan är släckt
Ett fel har uppstått, som berör hela automaten -> automaten har stoppats.
L1: Felindikeringslampa (vit)
L2: Driftsindikeringslampa (grön)
L3: Felindikeringslampa (vit)
9

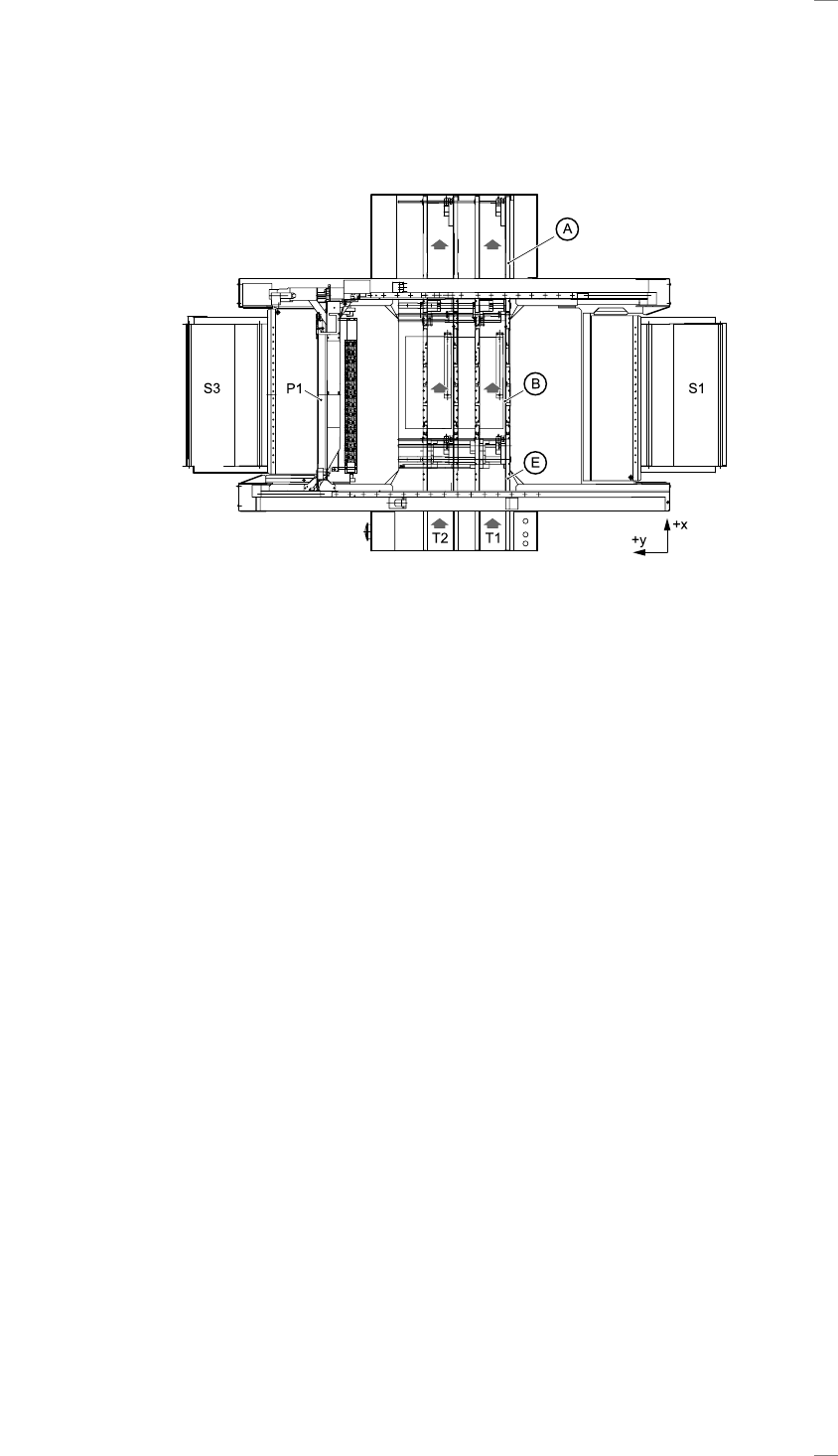

Maskinområden
Nedanstående bild visar de olika områdena i en SIPLACE F placerings-
station schematiskt.
Områdesbeteckningarna på bilden används även i användargränssnittet
och skötselinstruktionen.
Kretskortstransportören är indelad i följande sektioner:
– Inmatningsband
– Bearbetningsband
– Utmatningsband
A Utmatningsband
E Inmatningsband
B Bearbetningsband
P1 Portal 1
S1 Ställplats 1
S3 Ställplats 3
T1 Transportspår 1
T2 Transportspår 2 (tillval dubbeltransportör)
