9 Maskin omr å den Nedanst å e nde bild visar de olika om r å dena i en SIPLACE F place rings- station schemat iskt. Omr å desbe teckningarna p å b ilden anv ä nd s ä ven i anv ä n dargr ä ns snittet och sk ö tselinstru …

Felindikeringslampsats

Varningslampans färgsekvens är vit (L1) - grön (L2) - vit (L3). Lamporna

indikerar automatens driftstillstånd och ev funktionsfel för automaten.

Funktionsbeskrivning för felindikeringslampsats

Felindikeringslampsats

Allmänna driftstillstånd

– Driftsindikeringslampan (grön) lyser kontinuerligt

Automaten är i drift.

– Driftsindikeringslampan blinkar (grön)

Automaten väntar på ett kretskort på inmatningsbandet eller automaten

väntar på att utmatningsbandet ska bli ledigt.

– Övre vita felindikeringslampan L1 blinkar

Ett eller flera spår på automatens högra sida är tomma. Automaten mon-

terar kvarvarande komponenter.

– Nedre vita felindikeringslampan L3 blinkar

Ett eller flera spår på automatens vänstra sida är tomma. Automaten mon-

terar kvarvarande komponenter.

– Övre vita felindikeringslampan L1 lyser kontinuerligt - gröna driftsindike-

ringslampan (L2) är släckt

Ett fel har uppstått på automatens högra sida -> automaten har stoppats.

– Nedre vita felindikeringslampan L3 lyser kontinuerligt - gröna driftsindike-

ringslampan (L2) är släckt

Ett fel har uppstått på automatens vänstra sida -> automaten har stoppats.

– Båda vita felindikeringslamporna (L1 och L3) lyser kontinuerligt - gröna

driftsindikeringslampan är släckt

Ett fel har uppstått, som berör hela automaten -> automaten har stoppats.

L1: Felindikeringslampa (vit)

L2: Driftsindikeringslampa (grön)

L3: Felindikeringslampa (vit)

Maskinområden

Nedanstående bild visar de olika områdena i en SIPLACE F placerings-

station schematiskt.

Områdesbeteckningarna på bilden används även i användargränssnittet

och skötselinstruktionen.

Kretskortstransportören är indelad i följande sektioner:

– Inmatningsband

– Bearbetningsband

– Utmatningsband

A Utmatningsband

E Inmatningsband

B Bearbetningsband

P1 Portal 1

S1 Ställplats 1

S3 Ställplats 3

T1 Transportspår 1

T2 Transportspår 2 (tillval dubbeltransportör)

Skyddsanordningar

NÖDSTOPP-svampknapp

Om det uppstår allvarliga problem:

Automaten stoppas omedelbart. Försök att åtgärda proble-

met. Om detta inte går, tillkalla ställaren.

Fortsätta montering

Frigör NÖDSTOPP-svampknappen genom att vrida den åt vänster.

Tryck på startknappen.

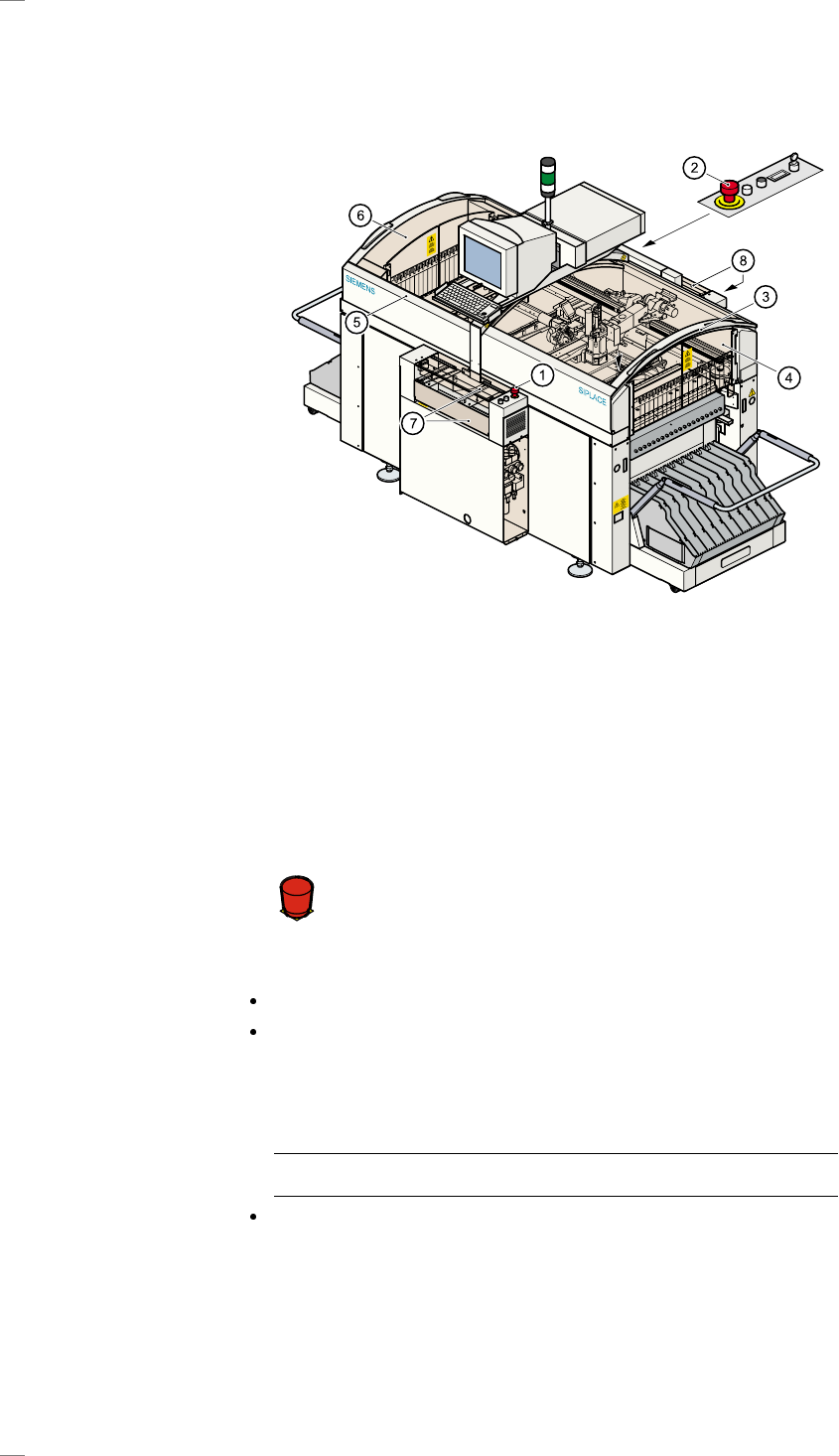

Skyddskåpor

Se till att alla skyddskåpor är stängda under drift. Om en skyddskåpa öpp-

nas, stoppas automaten och följande felmeddelande visas:

Gen. error: 270 Kretskortet stoppas p g a NÖDSTOPP

Seg:1 DEV:1 #E:1

Stäng skyddskåporna och tryck på startknappen.

a NÖDSTOPP-svampknapp, inmatningssida

s NÖDSTOPP-svampknapp, utmatningssida

d Skyddskåpa, höger sida

f Skyddsrutor, höger sida

g Skyddskåpa, vänster sida

h Skyddsrutor, vänster sida

j Kåpa och tillgreppsskydd på inmatningsband

k Kåpa och tillgreppsskydd på utmatningsband
