10-2
Tg1356-ID-SO
0609-003
10.2 ドロワーコネクタ I/O チェック表
10.2 ドロワーコネクタ I/O チェック表
ドロワーコネクタ 1 (Low アドレス側 ) Table 11
ピン No. フラックス転写装置 参考 : テープフィーダ
信号名 内容
1 +24V DC24V 供給電源 ←
2 +24V DC24V 供給電源 ←
3 GND DC24V 供給電源の GND ←
4 GND DC24V 供給電源の GND ←
5 IN: 回転スタート / ストップ ON(L): 回転 OFF(H): 停止
（DC モータドライバと接続）
IN: レーン 1 送り指令
6 IN: アラームリセット ON(L): セット
（DC モータドライバと接続）
IN: レーン 2 送り指令
7 OUT:DC モータドライブア
ラーム
ON(L): 正常 OFF(H): 異常
（DC モータドライバと接続）
OUT: 送り準備完了
8 OUT: 通信準備完了 RS232C 通信可能 ←
9 OUT: 接続確認 :GND 折返し フィーダベーススロットへ
の接続確認
←
10 GND（RS232C） 信号 GND ←
11 TXD（RS232C） 送信ライン
←
12 RXD（RS232C） 受信ライン ←
13 NC 未使用 ←
14 FG（フレームグランド） 筐体接地 ←
ドロワーコネクタ 2 (High アドレス側 ) Table 12
ピン No. フラックス転写装置 参考 : テープフィーダ
信号名 内容
1 +24V DC24V 供給電源 ←
2 +24V DC24V 供給電源 ←
3 GND DC24V 供給電源の GND ←
4 GND DC24V 供給電源の GND ←
5 IN: 予備 予備 IN: レーン 1 送り指令
6 IN: 予備 予備 IN: レーン 2 送り指令
7 OUT: 回転検出 ON(L)/OFF(H) の Duty 比 1:1 OUT: 送り準備完了
8 OUT: 予備 予備 OUT: 通信準備完了
9 OUT: 接続確認 :GND 折返し フィーダベーススロットへ
の接続確認
←
10 GND（RS232C） 信号 GND ←
11 TXD（RS232C） 送信ライン
←
12 RXD（RS232C） 受信ライン ←
13 NC 未使用 ←
14 FG（フレームグランド） 筐体接地 ←
10-3
Tg1356-ID-SO

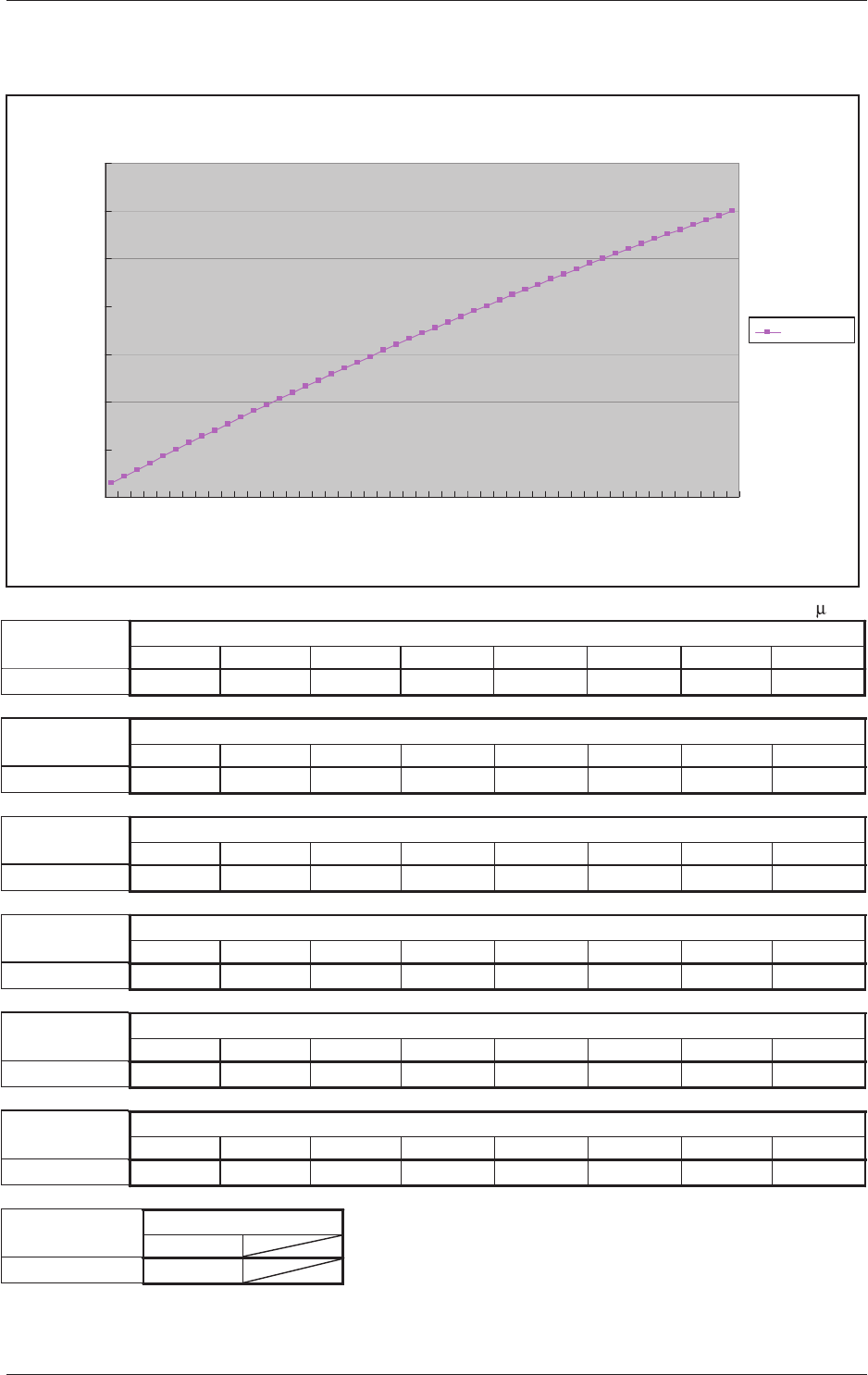

10.3 フラックス形成膜厚とスキージ設定値の関係
10.3 フラックス形成膜厚とスキージ設定値の関係
形成膜厚とスキージ設定値の関係
0
50
10
0
15
0
200
25
0
30
0
35
0
0
2
5
0
0
8
0
1
1
0
4
1
1
7
0
00
2
0
3
2
2
6
0
09
2
0
2
3
3
5
0
083
0
1
4
4
4
0
0
7
4
0
0
5
スキージ設定値(μm)
スキージ設定値
スキージ設定値
スキージ設定値
スキージ
設定値
スキージ設定値
スキージ設定値
スキージ
設定値
）
ｍμ（
厚膜成
形
平均値
単位： m
フラックス
粘度（9～20Pa・s）
20 30 40 50 60 70 80 90
形成膜厚
フラックス
形成膜厚
フラックス
形成膜厚
フラックス
形成膜厚
フラックス
形成膜厚
フラックス
形成膜厚
フラックス
形成膜厚
15～20 20～25 25～30 35～40 40～45 50～55 55～60 60～65
粘度（9～20Pa・s）
100 110 120 130 140 150 160 170
70～75 75～80 85～90 90～95 95～100 100～105 110～115 115～120
粘度（9～20Pa・s）
180 190 200 210 220 230 240 250
120～125 125～130 135～140 140～145 145～150 150～155 155～160 165～170
粘度（9～20Pa・s）
260 270 280 290 300 310 320 330
170～175 175～180 180～185 185～190 190～200 195～205 200～210 205～215
粘度（9～20Pa・s）
340 350 360 370 380 390 400 410
215～225 220～230 225～235 230～240 235～245 240～250 245～255 250～260
粘度（9～20Pa・s）
420 430 440 450 460 470 480 490
255～265 260～270 265～275 270～280 275～285 280～290 285～295 290～300
粘度（9～20Pa・s）
500
295～305
