1-4 Tg1356-ID-SO 0609-003 1.3 各部の名称と機能 Fig.1 [1] ドラム ( 回転ディスク ) フラックス塗布位置です。 [2] スキージ フラックスの膜厚を均一にします。 [3] 透明カバー 防塵対策用の透明カバーです。 [4] モータ ドラム ( 回転ディスク ) を回転させます。 [5] シリンジ フラックスの供給を行います。 1.3 各部の名称と機能
1-3
Tg1356-ID-SO
0609-003
Table 3
項 目 内 容
12. 部品供給形態 多段トレイフィーダ (FP-G100) 、
シャトルフィーダ
(FP-G300) 、テープフィーダ (GT-****)
注 : 取扱部品サイズはトレイ仕様に準拠します。
13. 入出力I/F HLS通信およびシリアル通信にてI/Fを行います。
参考 : フィーダベースのドロワーコネクタ経由
14. 装置寸法 本ユニット : 約 幅 84 mm × 奥行 548 mm × 高 165 mm
アタッチメン
ト : 約 幅 76 mm × 奥行 282 mm × 高 128 mm
15. 装置質量 約 7.5 kg
16. その他 • スプリングノズル ZX28 (オプション) が別途必要になります。
1.2 仕 様
1-4
Tg1356-ID-SO
0609-003
1.3 各部の名称と機能

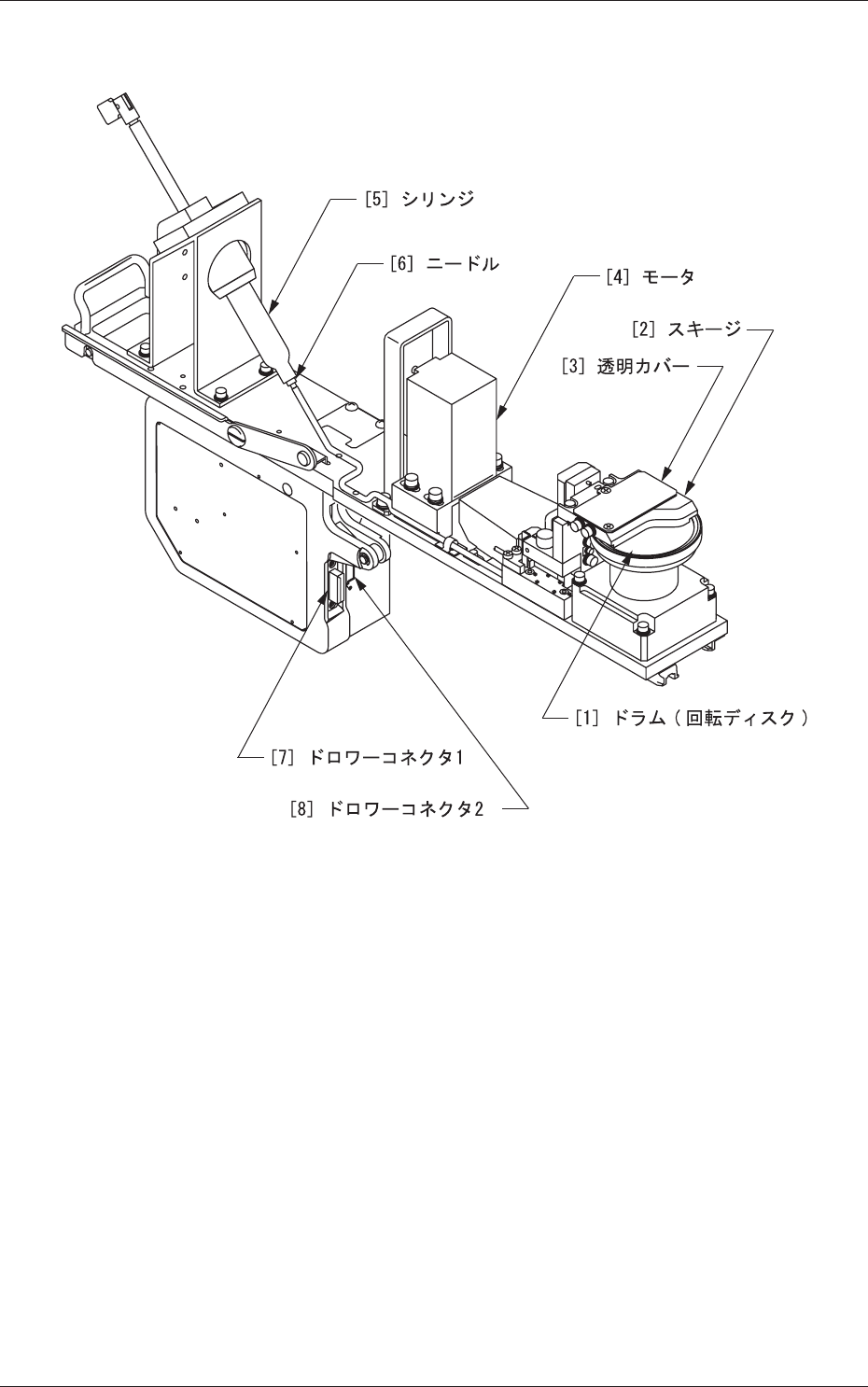

Fig.1
[1] ドラム ( 回転ディスク )
フラックス塗布位置です。
[2] スキージ
フラックスの膜厚を均一にします。
[3] 透明カバー
防塵対策用の透明カバーです。
[4] モータ
ドラム ( 回転ディスク ) を回転させます。
[5] シリンジ
フラックスの供給を行います。
1.3 各部の名称と機能
1-5
Tg1356-ID-SO
0609-003
[6] ニードル
ドラム ( 回転ディスク ) 上にフラックスを供給します。
[7] ドロワーコネクタ 1
本装置への電源供給および本体 (GXH シリーズ ) との制御を行
います。
ノート
テープフィーダ電源ユニットを使用する場合は、本装置のド
ロワーコネクタ 1 へ接続してください。
[8] ドロワーコネクタ 2
本装置への電源供給および本体 (GXH シリーズ ) との制御を行
います。
1.3 各部の名称と機能
