1-6 Tg1356-ID-SO 0609-003 1.4 装置構成と名称 Fig.2 Fig.3 1.4 装置構成と名称

1-5

Tg1356-ID-SO

0609-003

[6] ニードル

ドラム ( 回転ディスク ) 上にフラックスを供給します。

[7] ドロワーコネクタ 1

本装置への電源供給および本体 (GXH シリーズ ) との制御を行

います。

ノート

テープフィーダ電源ユニットを使用する場合は、本装置のド

ロワーコネクタ 1 へ接続してください。

[8] ドロワーコネクタ 2

本装置への電源供給および本体 (GXH シリーズ ) との制御を行

います。

1.3 各部の名称と機能

1-6

Tg1356-ID-SO

0609-003

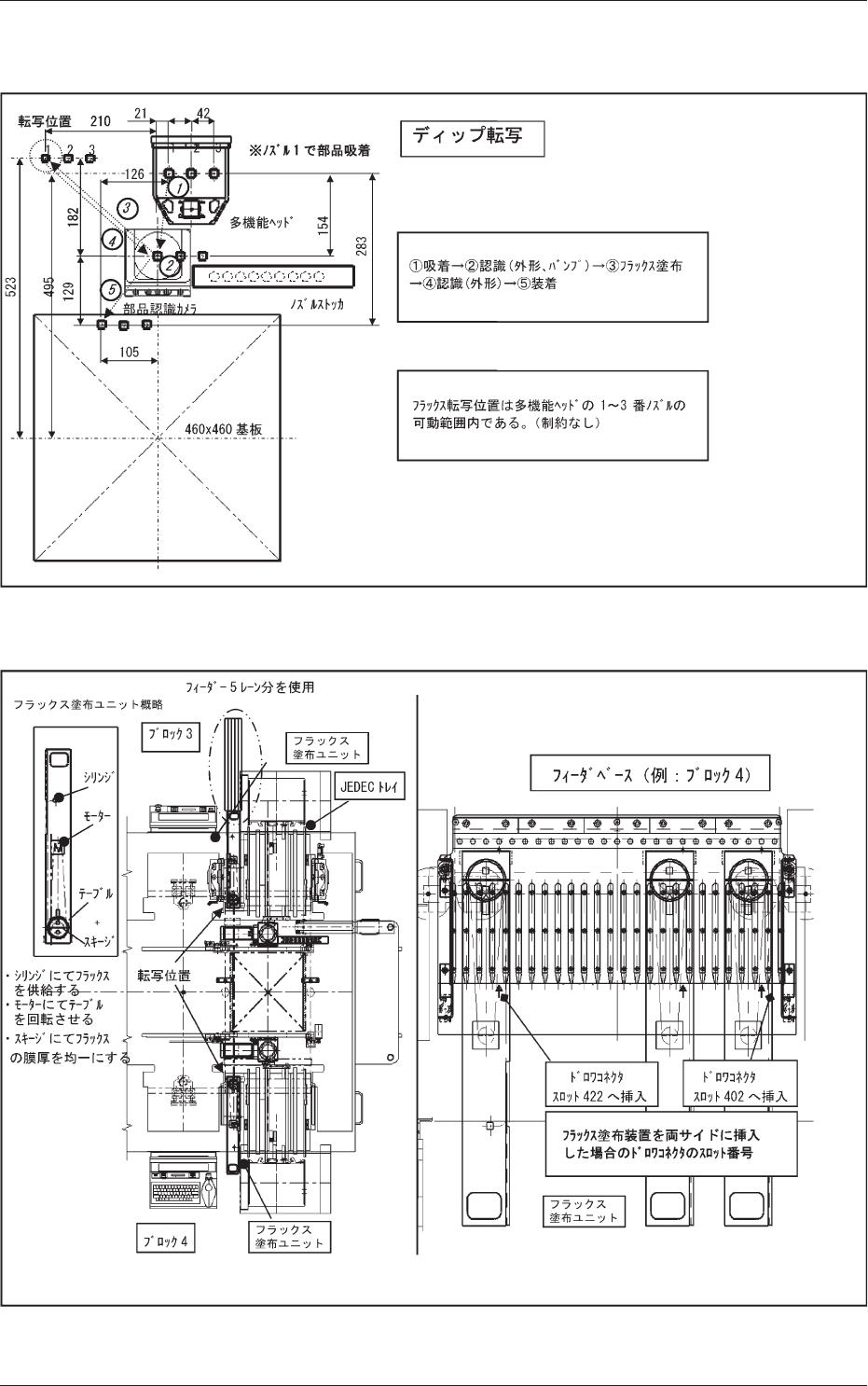

1.4 装置構成と名称

Fig.2

Fig.3

1.4 装置構成と名称

1-7

Tg1356-ID-SO

0609-003

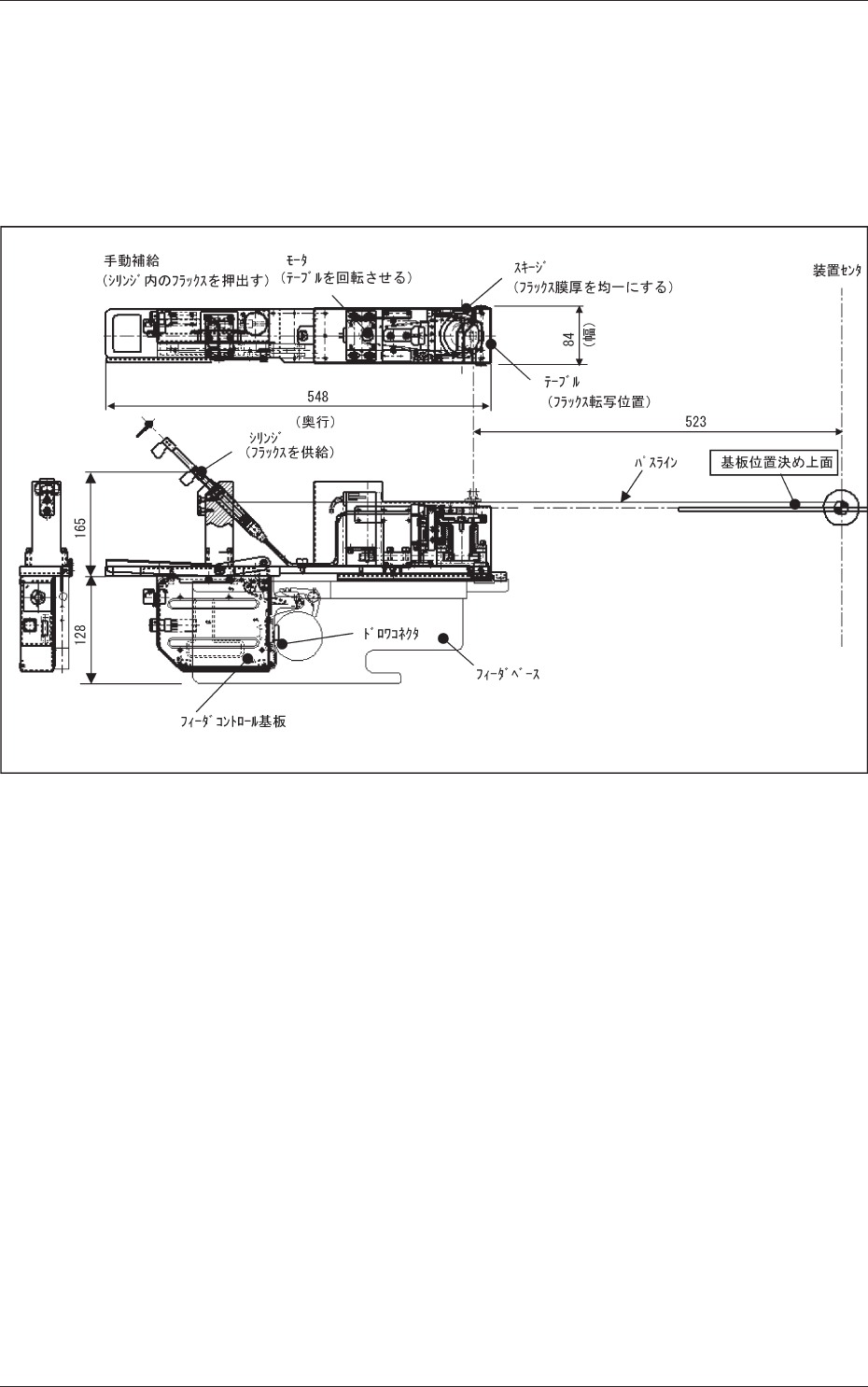

1.5 動作概要

(1) フラックスをのせたドラム ( 回転ディスク ) に対して、所定の

高さに設定されたスキージにより膜厚を均一にします。

(2) フラックス塗布直前にドラム ( 回転ディスク ) を停止させ、フ

ラックス転写動作を行います。

Fig.4

1.5 動作概要
