3-5
Tg1356-ID-SO
0609-003

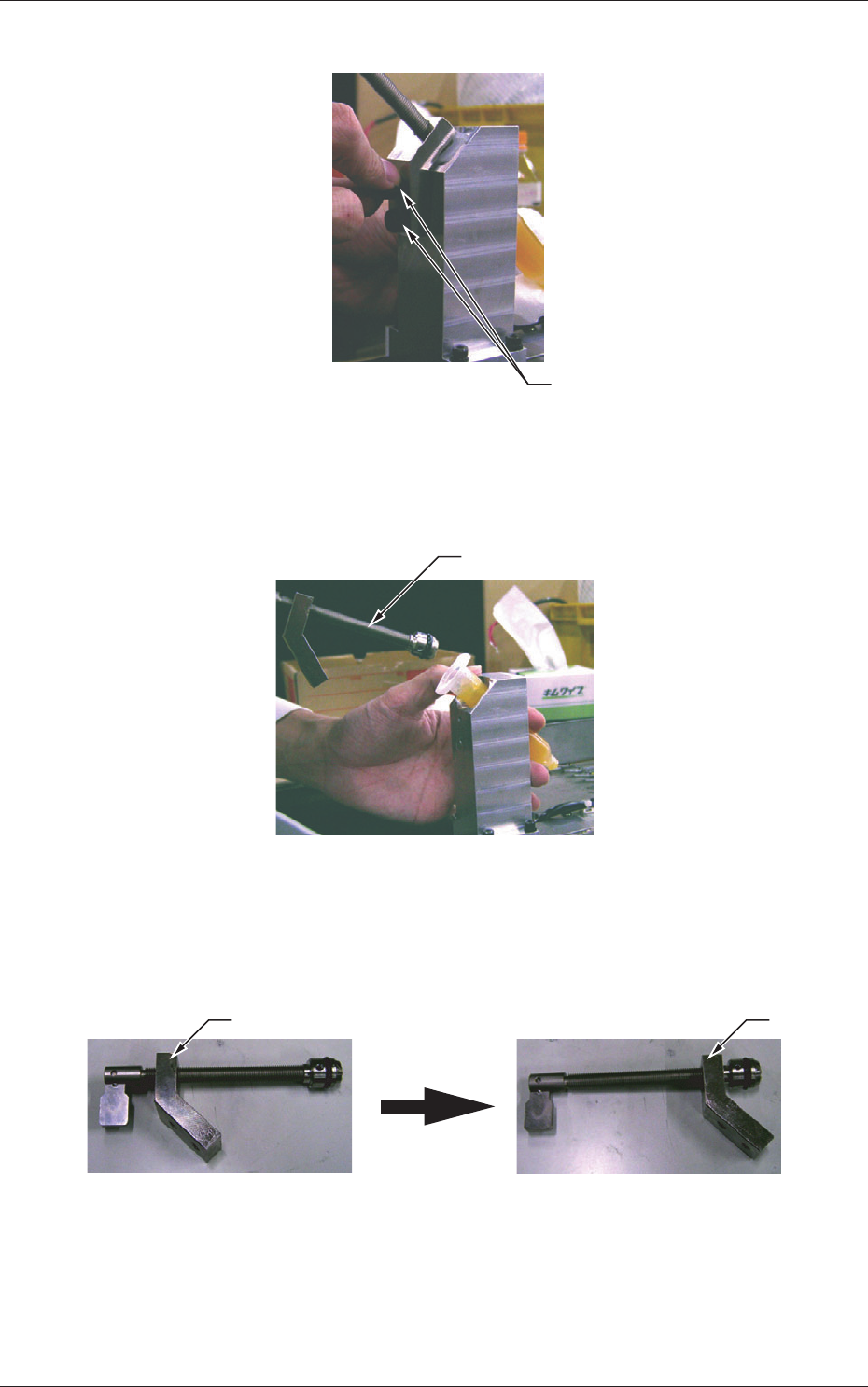

(2) シリンジを固定しているネジを 2 か所、取外します。
固定ネジ
Fig.12
(3) シリンジに挿込まれている押込み棒を抜き出します。
押込み棒
Fig.13
(4) 抜出した押込み棒の固定部をしっかり先端まで移動させま
す。
固定部 固定部
抜き出した状態 移動させた状態
Fig.14
3.3 シリンジ交換手順
3-6
Tg1356-ID-SO
0609-003
(5) 交換するシリンジをセットしニードルに挿込みます。
(6) シリンジに固定部を先端まで戻した押込み棒を挿込みま
す。
注 意
押込み棒の固定部が、しっかり先端まで移動している
ことを確認してからシリンジに挿込んでください。
固定部を先端まで戻さずにシリンジに挿込んでしまう
と、フラックスがシリンジからこぼれ出てしまうおそ
れがあります。
(7) 押込み棒の固定部のネジを 2 か所しっかり締めます。
3.3 シリンジ交換手順
4-1
Tg1356-ID-SO
0609-003
4. フラックス塗布ユニット設定手順
部品ライブラリの設定
パターンプログラムの設定
フラックス塗布部品認識テスト
自動運転
運転方法の設定
部品ライブラリの設定を行います。
詳細については、“6.2 部品ライブラリ”を参照し
てください。
パターンプログラムの設定を行います。
詳細については、“6.1 パターンプログラム”を参
照してください。
フラックス塗布部品認識テストにて確認を行います。
詳細については、“5.2 フラックス塗布部品認識テ
スト”を参照してください。
運転方法の設定を行います。
詳細については、“5.1 “運転方法”メニュー”を
参照してください。
Fig.15
4. フラックス塗布ユニット設定手順
