5. 操 作
5.1 “運転方法”メニュー
5.1.1 運転方法指定
フラックス塗布ユニットの運転設定をします。
“運転方法指定”画面 (8 ページ目 ) に“フラックス塗布運転設定”
が表示されます。
[3]
[1]
[2]
Fig.16“運転方法指定”画面 (8 ページ目 )
[1] フラックス塗布運転設定
回転ディスク制御
ドラム ( 回転ディスク ) の余分な回転によるフラックス残量の
減りを抑えるかどうかを設定します。
停止中
装置停止時にドラムの回転制御を行うかどうかを設定します。
動作しない ：
制御動作をしません。
動作する ：制御動作を行います。
動作する ( インターバル ) :
“インターバル設定”で設定した制御動作をします。
運転中
装置運転時にドラムの回転制御を行うかどうかを設定します。
動作しない ：
制御動作をしません。
動作する ：制御動作を行います。
5. 操 作
5-2
Tg1356-ID-SO
0609-003
インターバル設定
装置停止中のインターバル動作時の、“停止”および“回転”の
設定をします。
[2] 回転ディスク上面部品忘れ検出方式
ドラム ( 回転ディスク ) 上面部品忘れ時の、検出方式を設定し
ます。
真空センサ ： 真空センサで検出を行います。
部品認識 ： 部品認識検査で検出を行います。
[3] フラックス補給設定
自動補給を行うかどうかを設定します。
使用しない ： フラックスの自動補給を行いません。
使用する ： フラックスの自動補給を行います。
ノート
本装置は、フラックスの自動補給を使用できません。
5.1 “運転方法”メニュー
5-3
Tg1356-ID-SO
0609-003
5.1.2 テスト運転指定
テスト運転指定について設定が行えます。
“テスト運転指定”画面 (2 ページ目 ) を表示します。

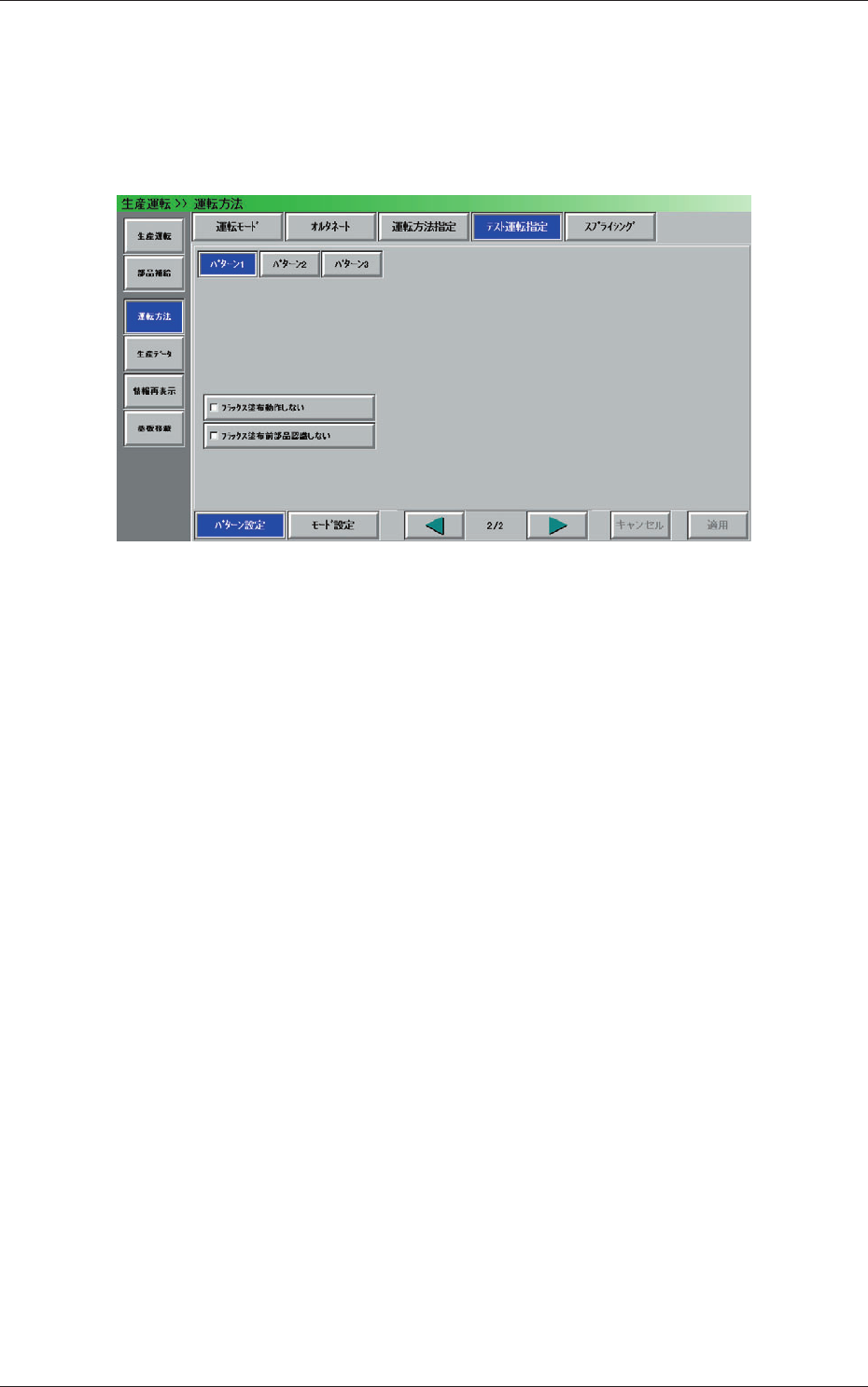

Fig.17“テスト運転指定 (2 ページ目 )”画面
テスト運転パターン
テスト運転方法の内容を設定します。
フラックス塗布ユニットに関する項目は以下の通りです。
フラックス塗布動作をしない
フラックス塗布前部品を認識しない。
5.1 “運転方法”メニュー
