5-8 Tg1356-ID-SO 0609-003
5-7
Tg1356-ID-SO
0609-003
[8] カメラ中央
[ ヘッド ] ボタン
カメラ中央にヘッド中心を合わせます。
[ 部品 ] ボタン
カメラ中央に部品を合わせます。
[9] [ 認識画像表示設定 ] ボタン
認識結果が正常の場合、および異常の場合の、認識画像のグラ
フィック表示条件を設定します。
ボタンを押すと、以下の画面が表示されます。

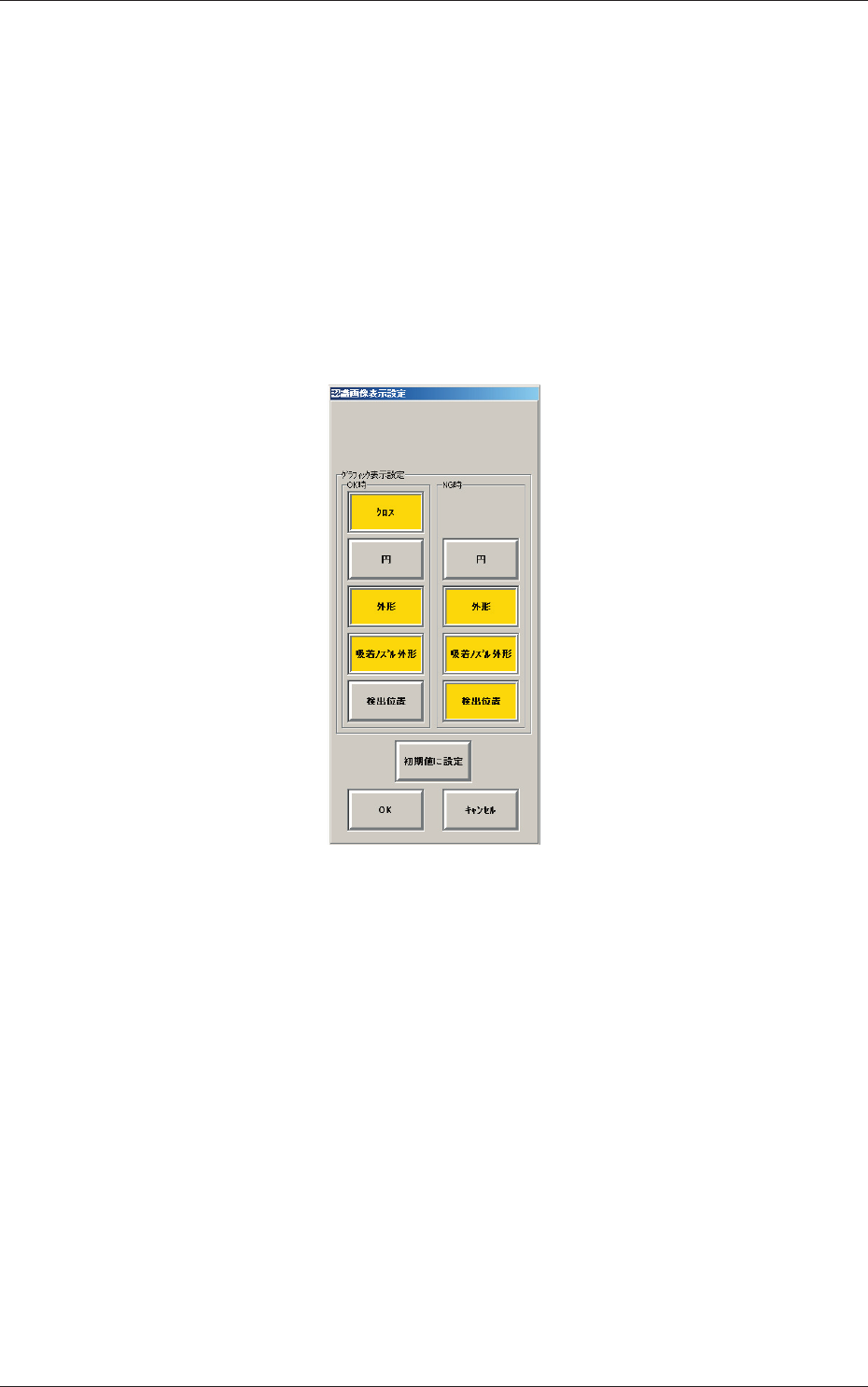

Fig.19 “認識画像表示設定”画面
[ クロス ] : 認識結果が正常の場合、認識した対象
物の中心にクロス十字を描画します。
[ 円 ] : 認識した対照物の円を描画します。
[ 外形 ] : 認識した対象物の外形を描画します。
[ 吸着ノズル外形 ] : 部品認識時に吸着ノズルを描画します。
[ 検出位置 ] : 検出した位置、検出領域を描画します。
[ 初期値に設定 ] : 設定を初期値に戻します。
表示形式を指定 ( 複数選択可 ) し [OK] ボタンを押すと、設定さ
れた条件が保存されます。
[ キャンセル ] ボタンを押すと、設定を中止します。
5.2 フラックス塗布部品認識テスト
5-8
Tg1356-ID-SO
0609-003
6-1
Tg1356-ID-SO
0609-003
6. データ
6.1 パターンプログラム
6.1.1 部品配置データ
フィーダベースのどの Fdr. No. に、フラックス塗布ユニットを搭載
するかを設定します。
装置後面
装置前面
フィーダベース3
フィーダベース4
フィーダベース2
フィーダベース1
ユニット3
ユニット4
ユニット2
ユニット1
Fig.20 フィーダベースとフラックス塗布ユニットの位置関係
ノート
フラックス塗布ユニットは、1 つのフィーダベースにつき、4 台を
配置できます。
