6-12
Tg1356-ID-SO
0609-003
塗布レベル [mm]
ドラム ( 回転ディスク ) 設置面からの微調整用として塗布レベ
ルを設定します。

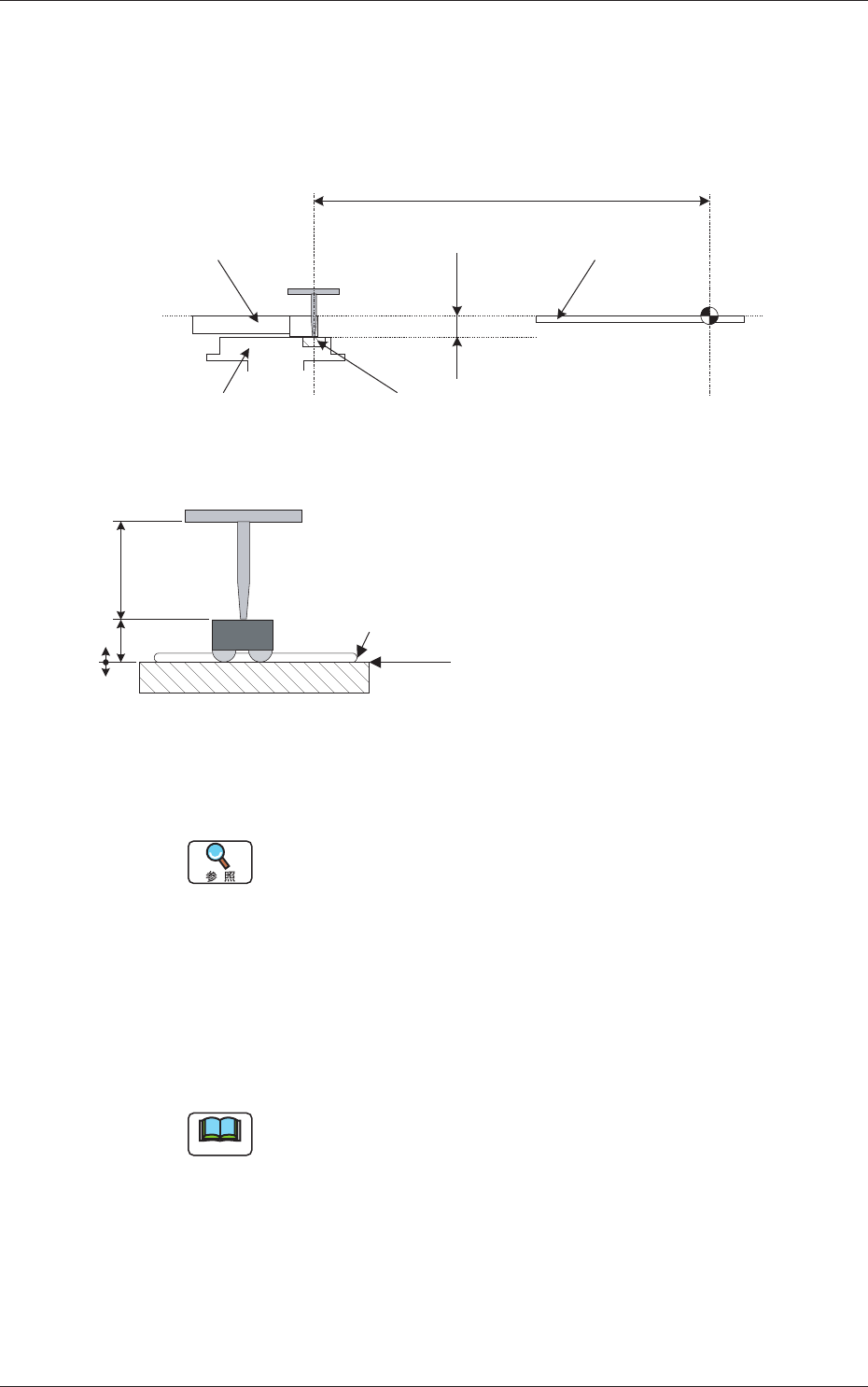

下図は、基板上面からの塗布レベル位置を表しています。
基板位置決め上面
塗布基準面
9.5
スキージ
ドラム (回転ディスク)
523.0
塗布位置
フラックス
塗布ユニット
ステージ中央基準
塗布基準面
フラックス（膜厚10 ～ 100μm）
塗布レベル
部品厚み(t)
ノズル長さ
部品ディップ時
Fig.32
•
単位：mm
•
データの設定範囲：– 0.999 ～ + 0.999 [mm]
その他供給データの設定については、本体取扱説明書 “第 3
巻 4 章 部品ライブラリ”および“GXH シリーズ 部品ライブ
ラリ”を参照してください。
フラックス膜厚 [mm]
フラックスの膜厚の設定を行います。
フラックス塗布ユニットの、フラックス膜厚と一致するユニッ
トから塗布を行います。
•
データの設定範囲：0 ～ + 0.999 [mm]
ノート
“
0 mm”の場合は指定なしとなります。
6.2 部品ライブラリ
6-13
Tg1356-ID-SO
0609-003
フラックス種別
指定しない、種別 1 ～種別 9 から選択します。
フラックス塗布ユニットの、種別と一致するフラックス塗布ユ
ニットから、塗布を行います。
ノート
“指定しない”を設定した場合は、搭載されたユニットの中で、
1 番小さいレーン番号のユニットから塗布を行います。

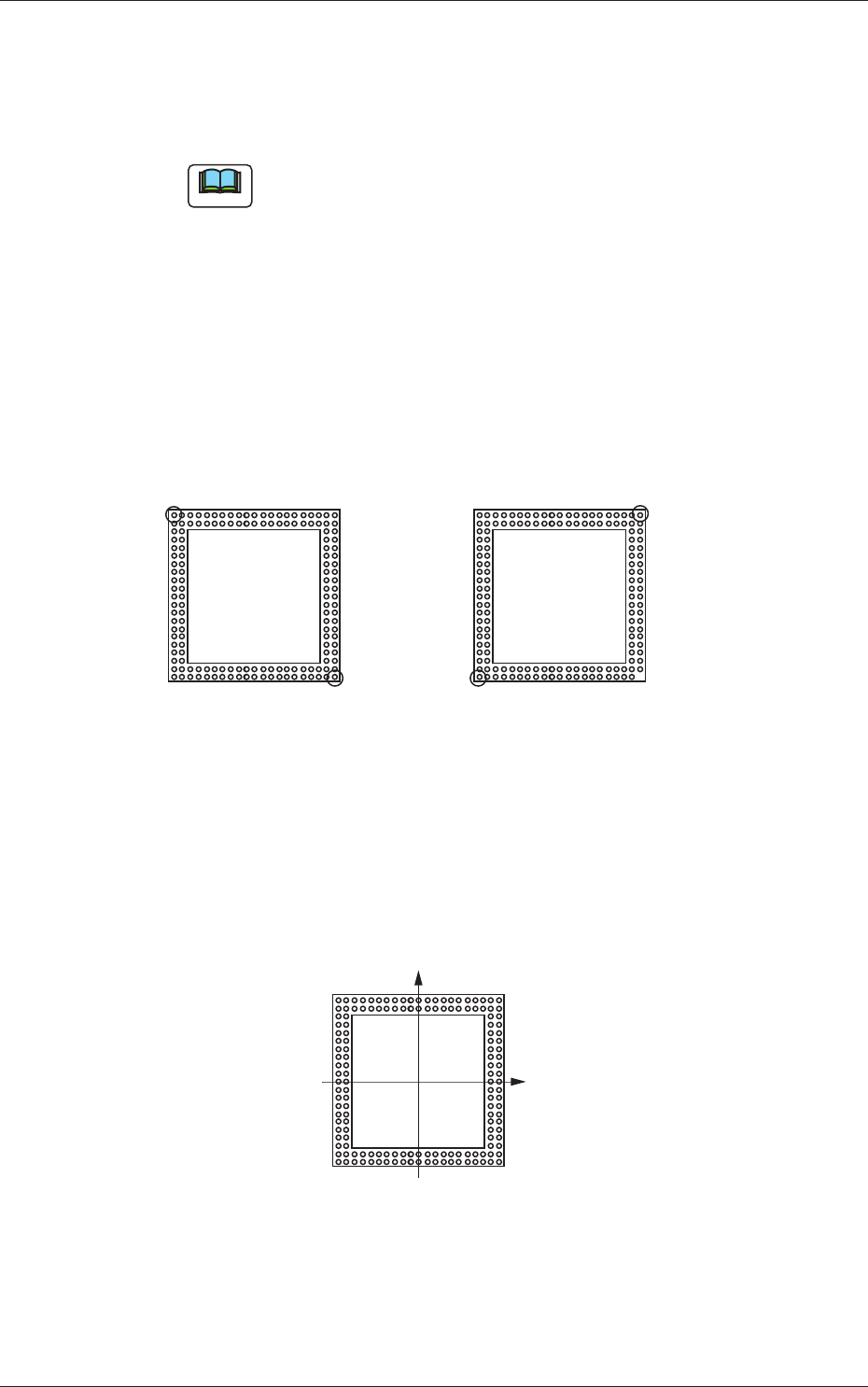

個々認識マーク
個々認識マークの設定を行います。
“自動”の場合
トップ部品のボール配置と、ボトム部品上面のランド配置は同
じことから、設定方法が“自動”の場合は、トップ部品ライブ
ラリのボール配置から最適なボールを選択して個々認識マーク
座標とします。
上面図 上面図
通 常
個々認識マーク座標として、左上、
右下のボール位置を選択します。
右下のボールがない場合など
右上、左下のボール位置など最適
な位置を自動で選択します。
Fig.33 自動の場合
“手動”の場合
1 点目、2 点目のマーク座標を下図の符号で入力します。
上面図
(+)
(+)
Fig.34 手動の場合
6.2 部品ライブラリ
