4 OM-1668 1010-001 1.3 动作概要 (1) 对于搭载助焊剂的旋转盘，通过设定为所定高度的刮板均匀膜厚度。 (2) 涂敷助焊剂前停止旋转盘，进行助焊剂涂敷动作。 (3) 旋转盘上的助焊剂变少时，由传感器检出后从注射器侧自动供给助焊 剂。 1.3 动作概要
3
OM-1668
[6] 适配器
供给空气到注射器。
[7] 加氟管
供给助焊剂到旋转盘上。
[8] 抽屉式连接器 1
向本装置供给电源以及控制主机 (SIGMA-G4/G5)。
Note
使用带式送料器套装连接器 (GS-FS100) 时，请连接到本装置的抽屉
式连接器 1。
[9] 抽屉式连接器 2
向本装置供给电源以及控制主机 (SIGMA-G4/G5)。
[10] 把手 1、2
使用于本装置的装卸。
[11] 滚筒
转动旋转盘。
1.2 各部分的名称和功能
1010-001
4
OM-1668
1010-001
1.3 动作概要
(1)对于搭载助焊剂的旋转盘，通过设定为所定高度的刮板均匀膜厚度。
(2)涂敷助焊剂前停止旋转盘，进行助焊剂涂敷动作。
(3)旋转盘上的助焊剂变少时，由传感器检出后从注射器侧自动供给助焊
剂。
1.3 动作概要
OM-1668
1010-001

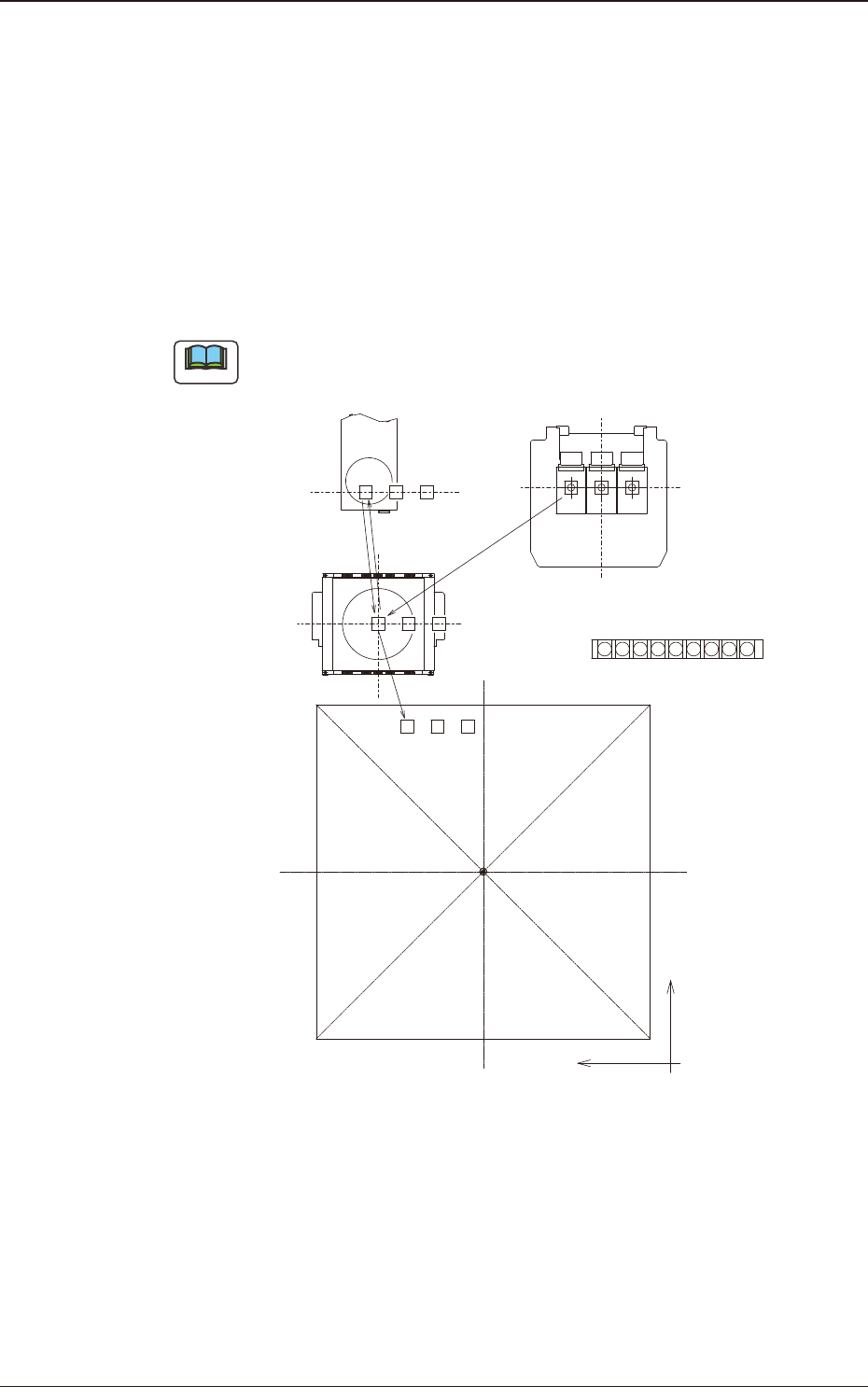

2. 贴装动作模式
2. 贴装动作模式
2.1 通常动作 ( 动作模式 1)
(1) 吸取
(2) 识别 ( 外形、凸块 )
(3) 助焊剂涂敷
(4) 识别 ( 外形 )
(5) 贴装
Note
(5) 贴装时在 (2)+(4) 补正后，从外形预测凸块的位置，以凸块为基准
贴装。XY 贴装位置以线路板识别标记为基准贴装。
吸嘴储料器
460× 460 线路板
M2.5
M2.5 M2.5
M2.5
X
Y
元件识别
照相机
多功能安装头
助焊剂
涂敷单元
(1)
(2)
(2)
(3)
(4)
(5)
