9 OM-1668 关于 POP 元件实装，通过识别底部元件上面的焊盘获取底部元件的贴装位置 后，实装顶部元件的功能。 底部元件 上面的焊盘 顶部元件 底部元件 F10 Note 该功能适用于凸块元件厚度在 1.5mm 以下。 1010-001 2.3 贴装前确认底部元件焊盘功能 ( 动作模式 3)
8
OM-1668
2.3 贴装前确认底部元件焊盘功能 ( 动作模式 3)
“
动作模式 1
”
+
“
贴装前识别底部元件焊盘
”
时
(1) 吸取
(2)识别(外形+凸块)
(3) 助焊剂涂敷
(4) 识别 ( 外形 )
(5) 焊盘识别
(6) 贴装
“
动作模式 2
”
+
“
贴装前识别底部元件焊盘
”
时
(1) 吸取
(2) 识别 ( 凸块 )
(3) 助焊剂涂敷
(4) 识别 ( 凸块 )
(5) 焊盘识别
(6) 贴装

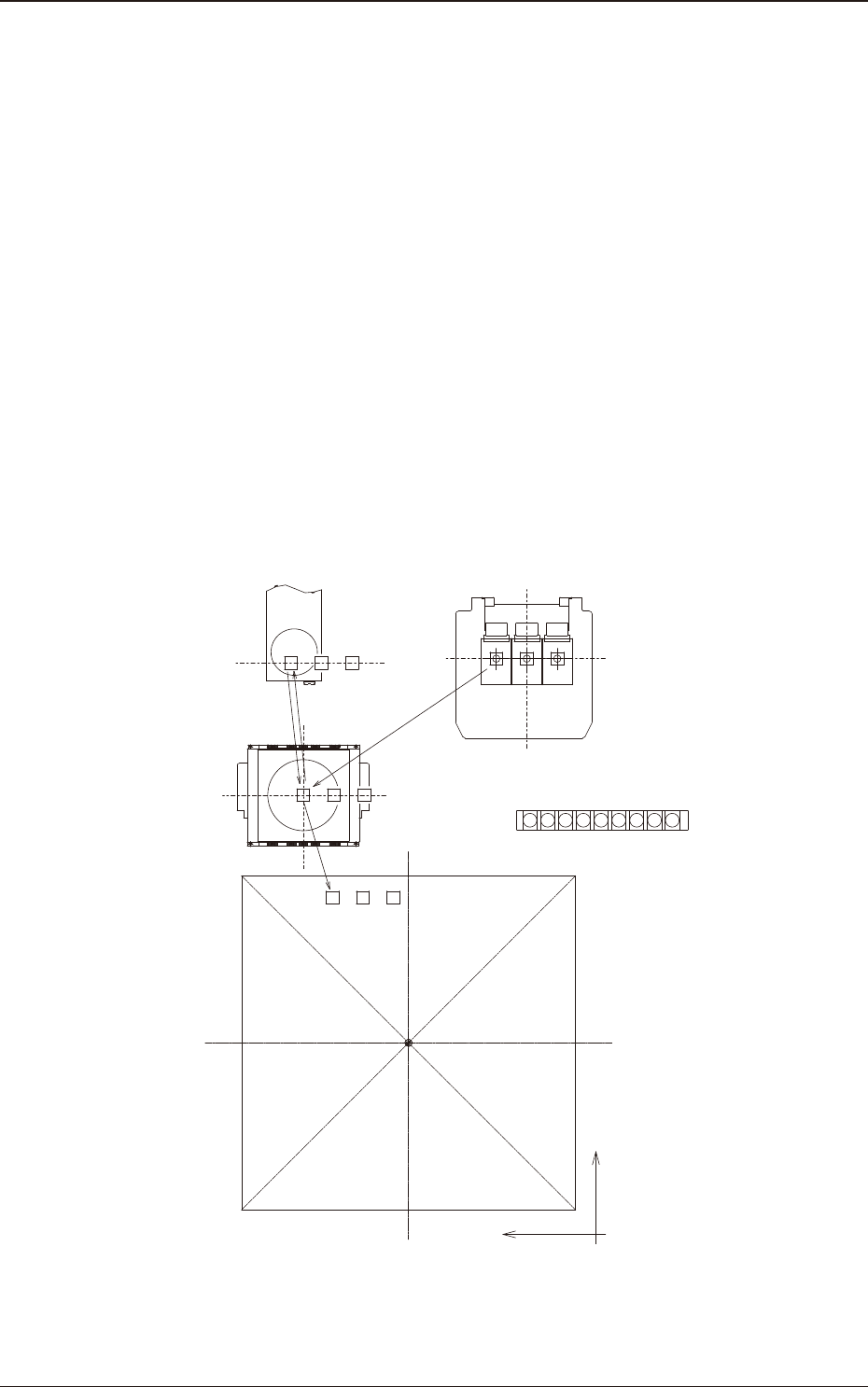

吸嘴储料器
460 × 460 线路板
M2.5
M2.5 M2.5
M2.5
X
Y
元件识别
照相机
多功能安装头
助焊剂
涂敷单元
(1)
(2)
(2)
(3)
(4)
(5)
(6)
F9
1010-001
2.3 贴装前确认底部元件焊盘功能 ( 动作模式 3)
9
OM-1668

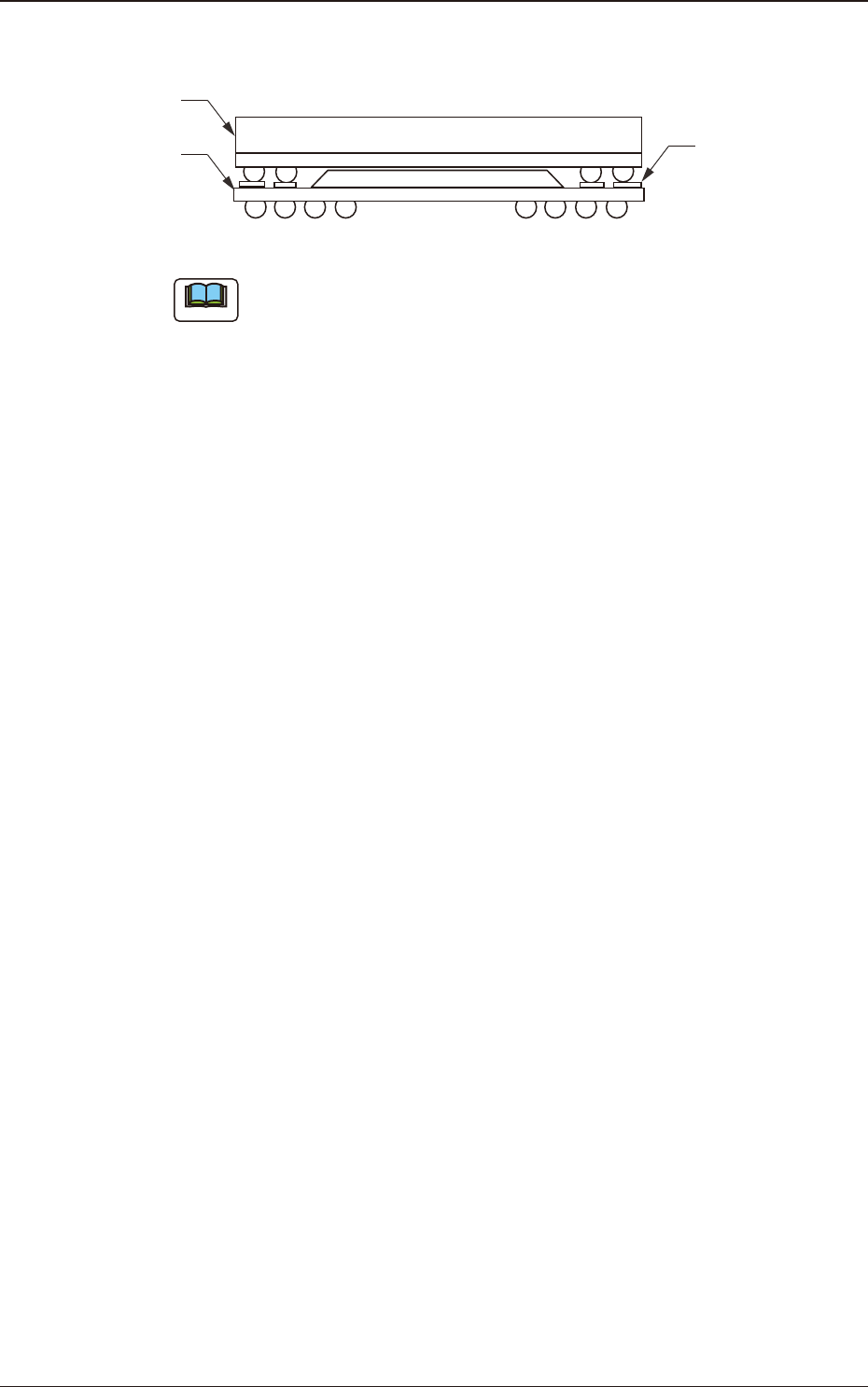

关于 POP 元件实装，通过识别底部元件上面的焊盘获取底部元件的贴装位置
后，实装顶部元件的功能。
底部元件
上面的焊盘
顶部元件
底部元件
F10
Note
该功能适用于凸块元件厚度在 1.5mm 以下。
1010-001
2.3 贴装前确认底部元件焊盘功能 ( 动作模式 3)
10
OM-1668
1010-001
3. 助焊剂涂敷单元的使用
3. 助焊剂涂敷单元的使用
Notice
在将助焊剂涂敷单元安装在料盘拉钩推车 ( 或批量更换推车 ) 上之前，请
注意以下事项。
•
请锁住料盘拉钩推车 ( 或批量更换推车 ) 小脚轮的制动器 ( 两
处 )。
•
助焊剂涂敷单元的悬浮会成为吸取吸嘴或装置 (SIGMA-G4/G5) 的
破损以及吸取异常的原因。
请正确安装助焊剂涂敷单元。
•
请不要在装置上抬起刮板。
会成为装置破损的原因。
注意
•
移动料盘拉钩推车 ( 或批量更换推车 ) 时，请握住手柄进行操作。
•
移动料盘拉钩推车 ( 或批量更换推车 ) 时，请注意避免撞脚。
•
请穿上保护脚尖的鞋或鞋底厚度为 10mm 以上的鞋进行作业。
