15
OM-1668
3.3 注射器更换步骤
1010-001

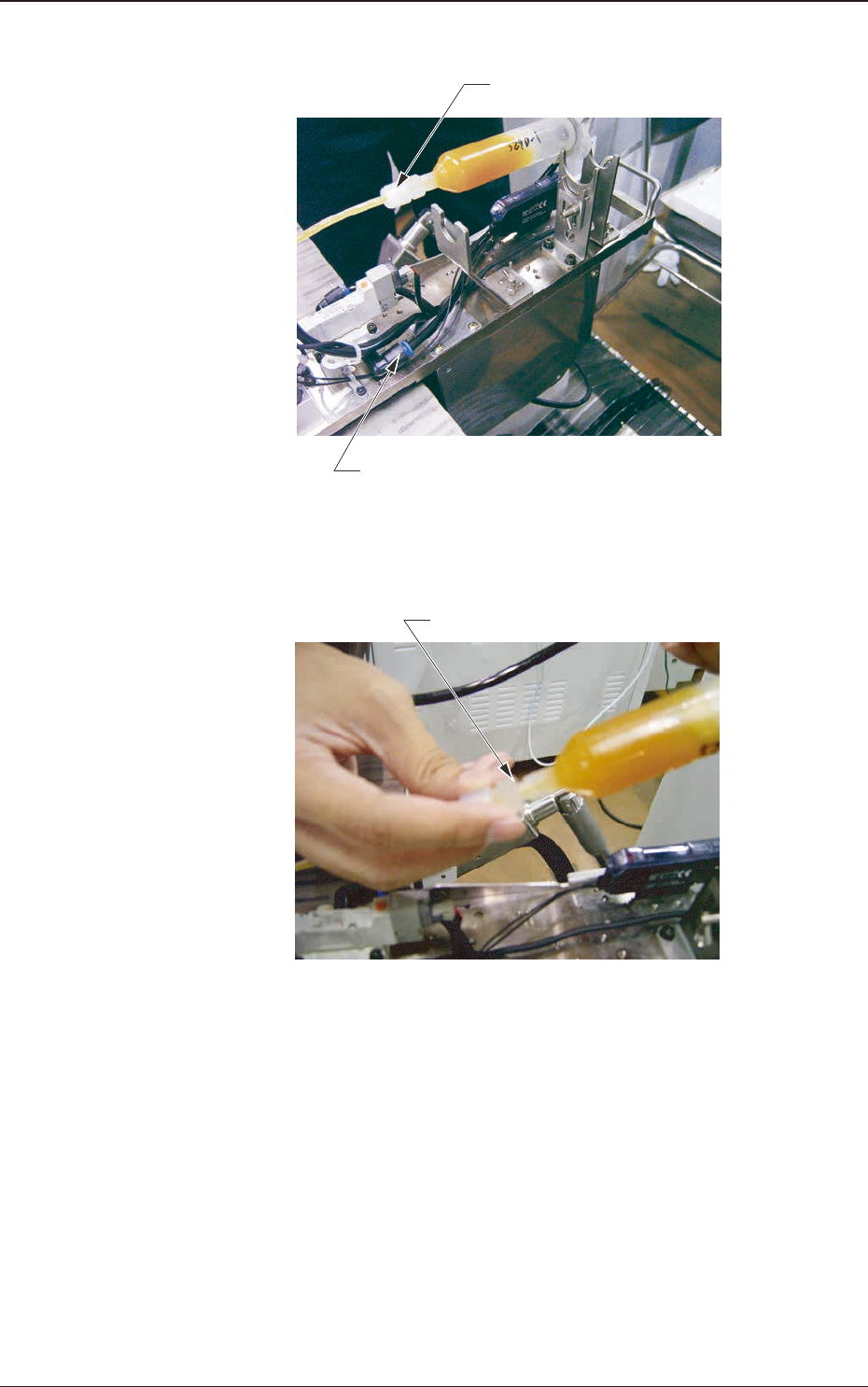

(2)拆卸适配器管。
加氟管
适配器管
F14
(3)拆卸加氟管。
加氟管
F15
(4)更换注射器。
( 安装到配合注射器尺寸的托架上。)
(5)安装加氟管。
(6)安装适配器管。
(7)拧紧托架 ( 后 ) 的螺丝钉，固定注射器。
16
OM-1668
1010-001
3.4 助焊剂形成膜厚度调整步骤
Procedure
(1)将助焊剂涂敷单元安装到料盘拉钩推车 ( 或批量更换推车 )。
(2)确认旋转盘和刮板没有附着垃圾。
另外，确认剩余量检出传感器上没有附着助焊剂。
(3)用微型刻度表调整刮板高度，以便形成需要的膜厚度。
Reference
关于膜厚度和刮板的高度，请参照
“
10.3助焊剂形成膜厚度和刮板
设定值的关系
”
章节。
(4)将注入助焊剂的注射器安装到助焊剂涂敷单元后部，将供给管连接到
注射器。
(5)确认助焊剂涂敷单元背面的旋转速度调整旋钮位于
“
50
”
后，按下 [ 助
焊剂供给 ] 按钮，向旋转盘供给助焊剂约 1 秒钟 ( ≒ 1g)。

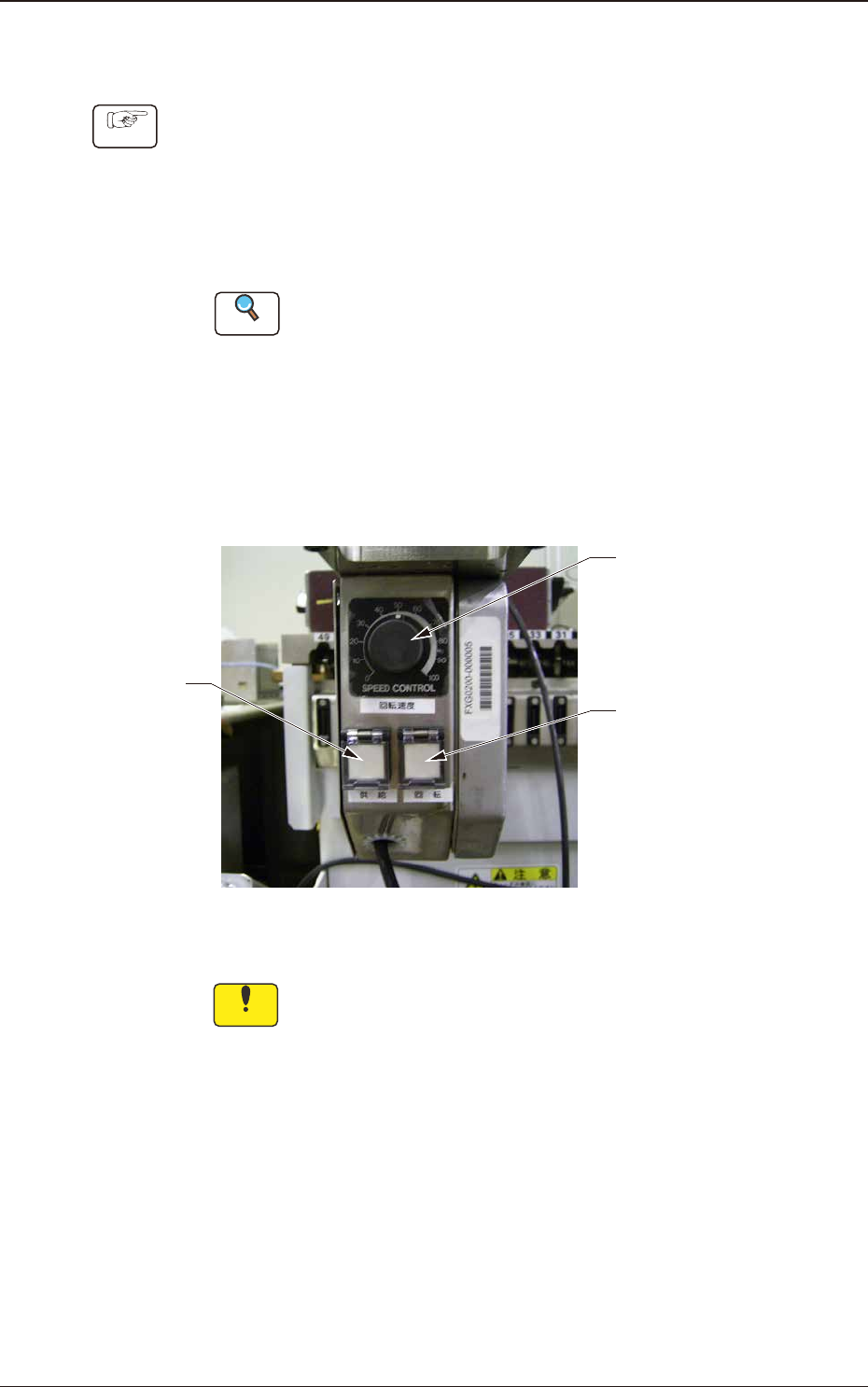

助焊剂涂敷单元背面
旋转速度调整旋钮
(标准:50)
[转动旋转盘]按钮
[助焊剂供给]按钮
F16
Notice
请一边确认旋转盘，一边供给助焊剂，避免助焊剂溢出。
3.4 助焊剂形成膜厚度调整步骤
17
OM-1668
1010-001
(6)按下 [ 转动旋转盘 ] 按钮，转动旋转盘，形成助焊剂膜。
Notice
请转动旋转盘一分钟以上。
此时，请确认刮板的助焊剂在滚动。
助焊剂的量保持在刮板高度的一半左右。
由于量少而停止转动时，请供给助焊剂。
(7)确认稳定转动，教示助焊剂量。
( 打开助焊剂涂敷单元后部传感器的灰尘盖，转动旋转盘的同时按下传
感器的 [SET] 按钮。此时，助焊剂量的传感器值为阈值。)
