28 OM-1668 1010-001 5.2.2 元件配置数据 ( 助焊剂 ) 进行助焊剂涂敷单元的动作设定。 [2] [1] “ 助焊剂 ” 选项卡 F25 Note 模块 1 的选项卡也能用相同操作显示。 [3] “ 料带送料器 ( 带式送料器 ) ” 选项卡 F26 5.2 线路板程序
27
OM-1668
1010-001
5.2 线路板程序
5.2.1 元件配置数据 ( 带式送料器 )
设定在送料器安装台的哪个送料器编号上搭载助焊剂涂敷单元。
装置背面
送料器安装台2
送料器安装台1
装置正面
单元5
单元6
单元4
单元3
单元2
单元1

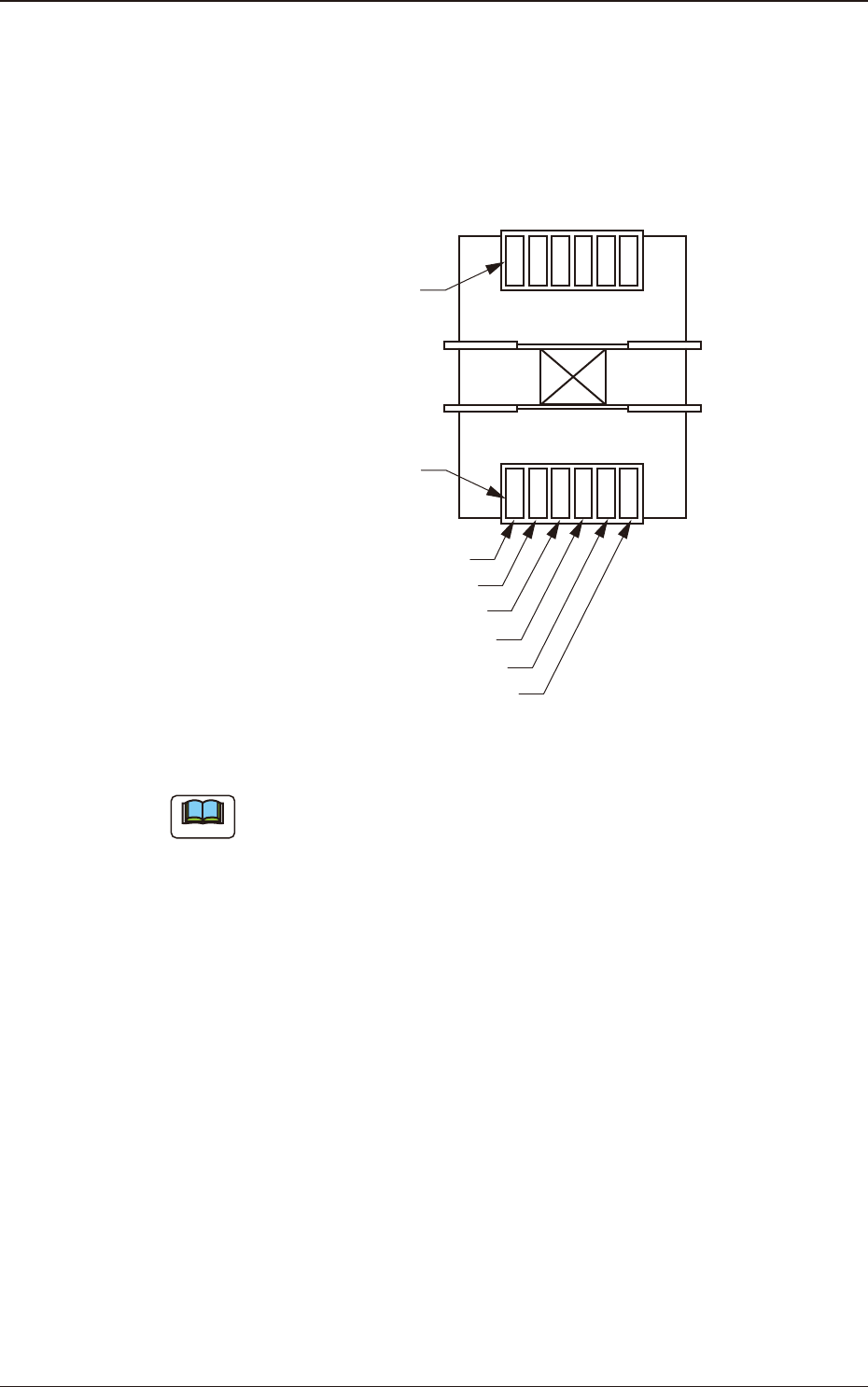

送料器安装台和助焊剂涂敷单元的位置关系 F24
Note
每个送料器安装台上可配置 6 台助焊剂涂敷单元。
5.2 线路板程序
28
OM-1668
1010-001
5.2.2 元件配置数据 ( 助焊剂 )
进行助焊剂涂敷单元的动作设定。
[2]
[1]
“
助焊剂
”
选项卡 F25
Note
模块 1 的选项卡也能用相同操作显示。
[3]
“
料带送料器 ( 带式送料器 )
”
选项卡 F26
5.2 线路板程序
29
OM-1668
5.2 线路板程序
1010-001
[1] [< FLUX.UNIT #1 >] ～ [< FLUX.UNIT #6 >] 按钮
选择设定的助焊剂涂敷单元。
[2] 助焊剂单元编号 1～6
补给方式
选择助焊剂补给方式为
“
手动
”
或
“
自动
”
。
补给时间 [秒]
设定助焊剂补给时间。
膜厚 [mm]
设定膜厚度。
种类
设定在助焊剂涂敷单元中使用的助焊剂种类。
回转数[回转]
指定旋转盘的旋转数。
•
数据的设定范围
0.5～5
涂位置 X[mm]、Y[mm]
设定涂敷位置补正值。
X(+)
Y(+)
涂敷位置
后模块
X(+)
Y(+)
涂敷位置
前模块
F26-1
