29 OM-1668 5.2 线路板程序 1010-001 [1] [< FLUX.UNIT #1 >] ～ [< FLUX.UNIT #6 >] 按钮 选择设定的助焊剂涂敷单元。 [2] 助焊剂单元编号 1～6 补给方式 选择助焊剂补给方式为 “ 手动 ” 或 “ 自动 ” 。 补给时间 [秒] 设定助焊剂补给时间。 膜厚 [mm] 设定膜厚度。 种类 设定在助焊剂涂敷单元中使用的助焊剂种类。 回转 数[回 转…
28
OM-1668
1010-001

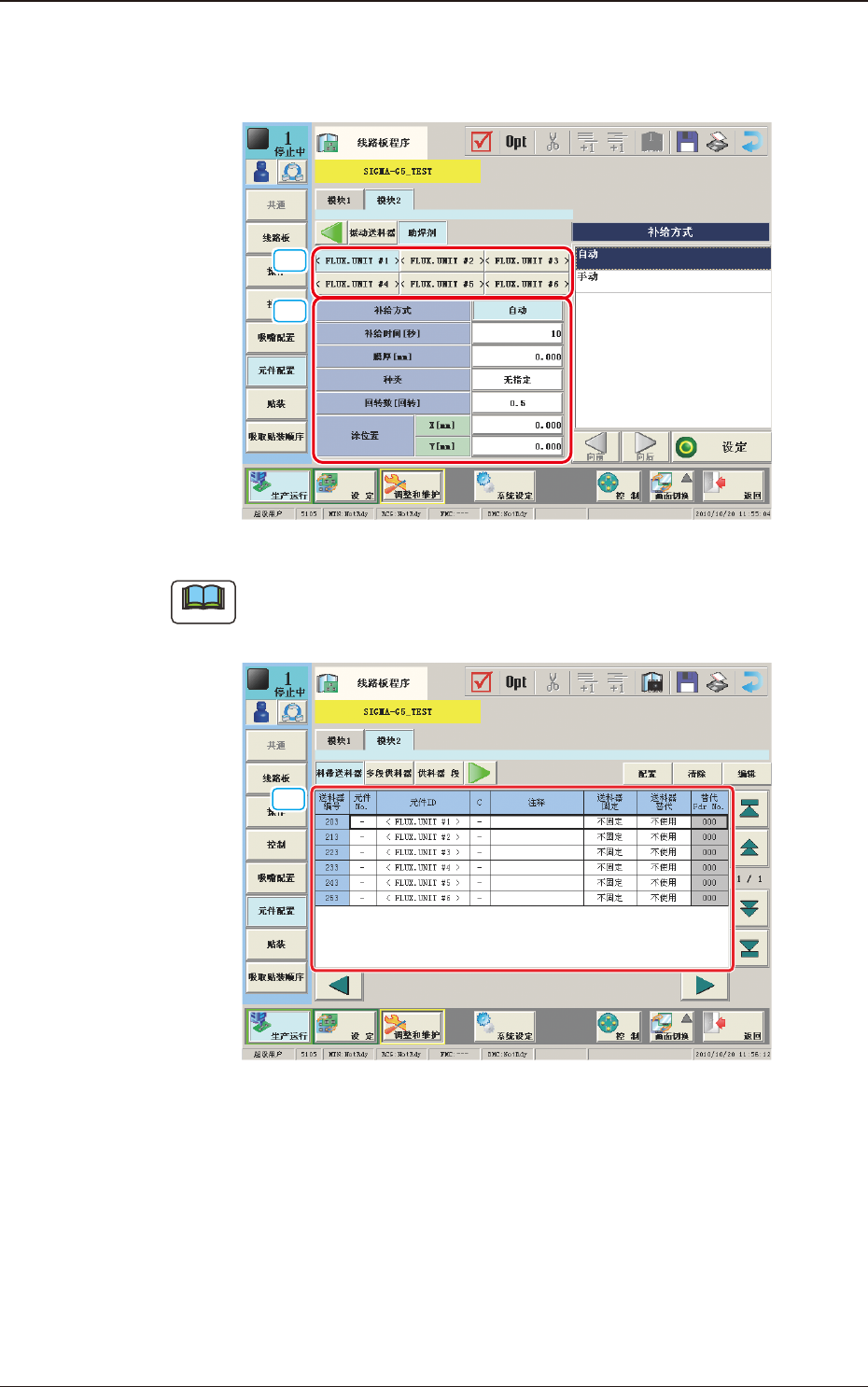

5.2.2 元件配置数据 ( 助焊剂 )
进行助焊剂涂敷单元的动作设定。
[2]
[1]
“
助焊剂
”
选项卡 F25
Note
模块 1 的选项卡也能用相同操作显示。
[3]
“
料带送料器 ( 带式送料器 )
”
选项卡 F26
5.2 线路板程序
29
OM-1668
5.2 线路板程序
1010-001
[1] [< FLUX.UNIT #1 >] ～ [< FLUX.UNIT #6 >] 按钮
选择设定的助焊剂涂敷单元。
[2] 助焊剂单元编号 1～6
补给方式
选择助焊剂补给方式为
“
手动
”
或
“
自动
”
。
补给时间 [秒]
设定助焊剂补给时间。
膜厚 [mm]
设定膜厚度。
种类
设定在助焊剂涂敷单元中使用的助焊剂种类。
回转数[回转]
指定旋转盘的旋转数。
•
数据的设定范围
0.5～5

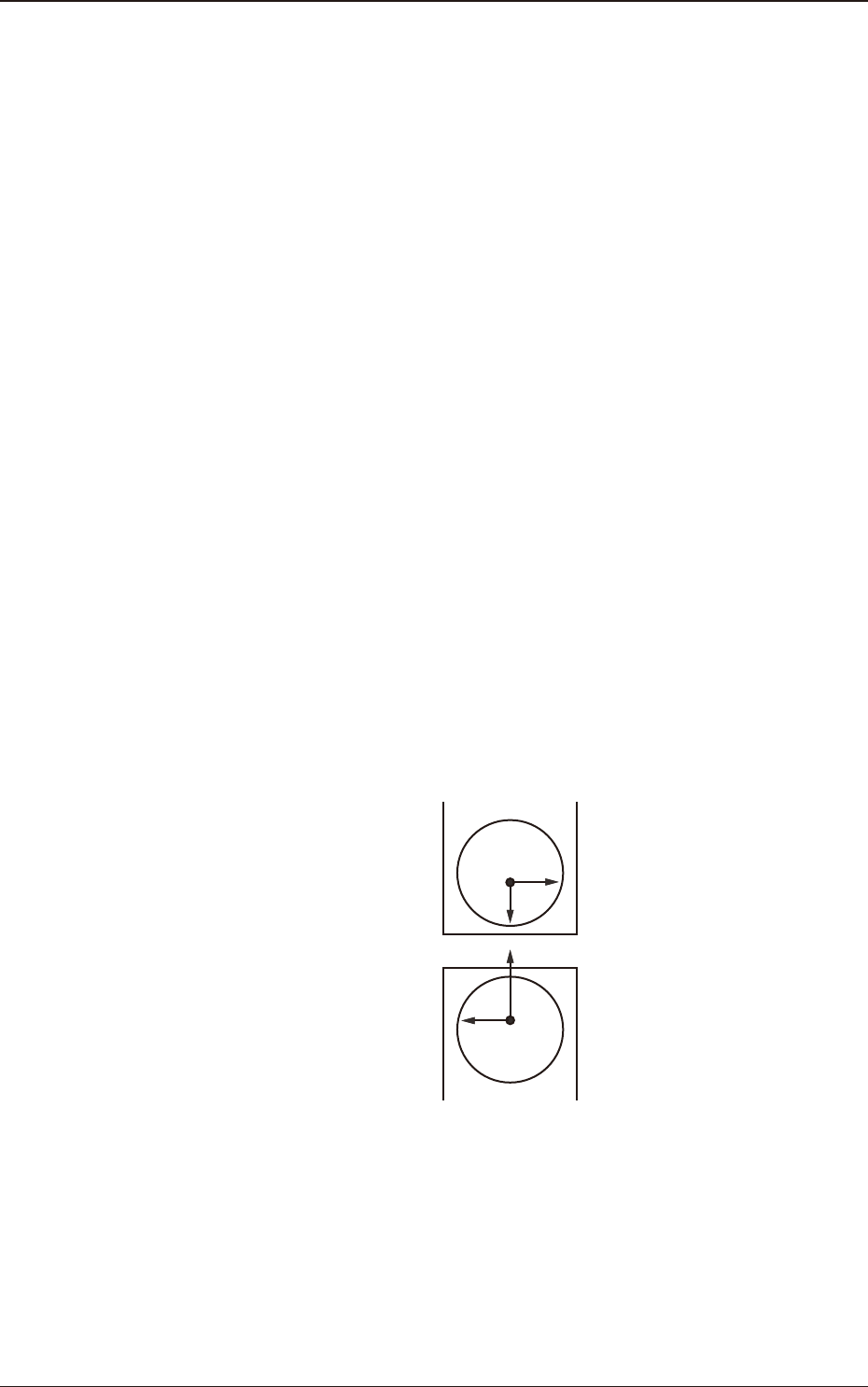

涂位置 X[mm]、Y[mm]
设定涂敷位置补正值。
X(+)
Y(+)
涂敷位置
后模块
X(+)
Y(+)
涂敷位置
前模块
F26-1
30
OM-1668
1010-001
5.2 线路板程序
[3] 元件配置数据
设定搭载在各送料器安装台上的助焊剂涂敷单元。
送料器编号
表示配置助焊剂涂敷单元的送料器编号。
Note
每台送料器安装台使用 5 通道量的 FdrNo.。
0102
01030507091113151719

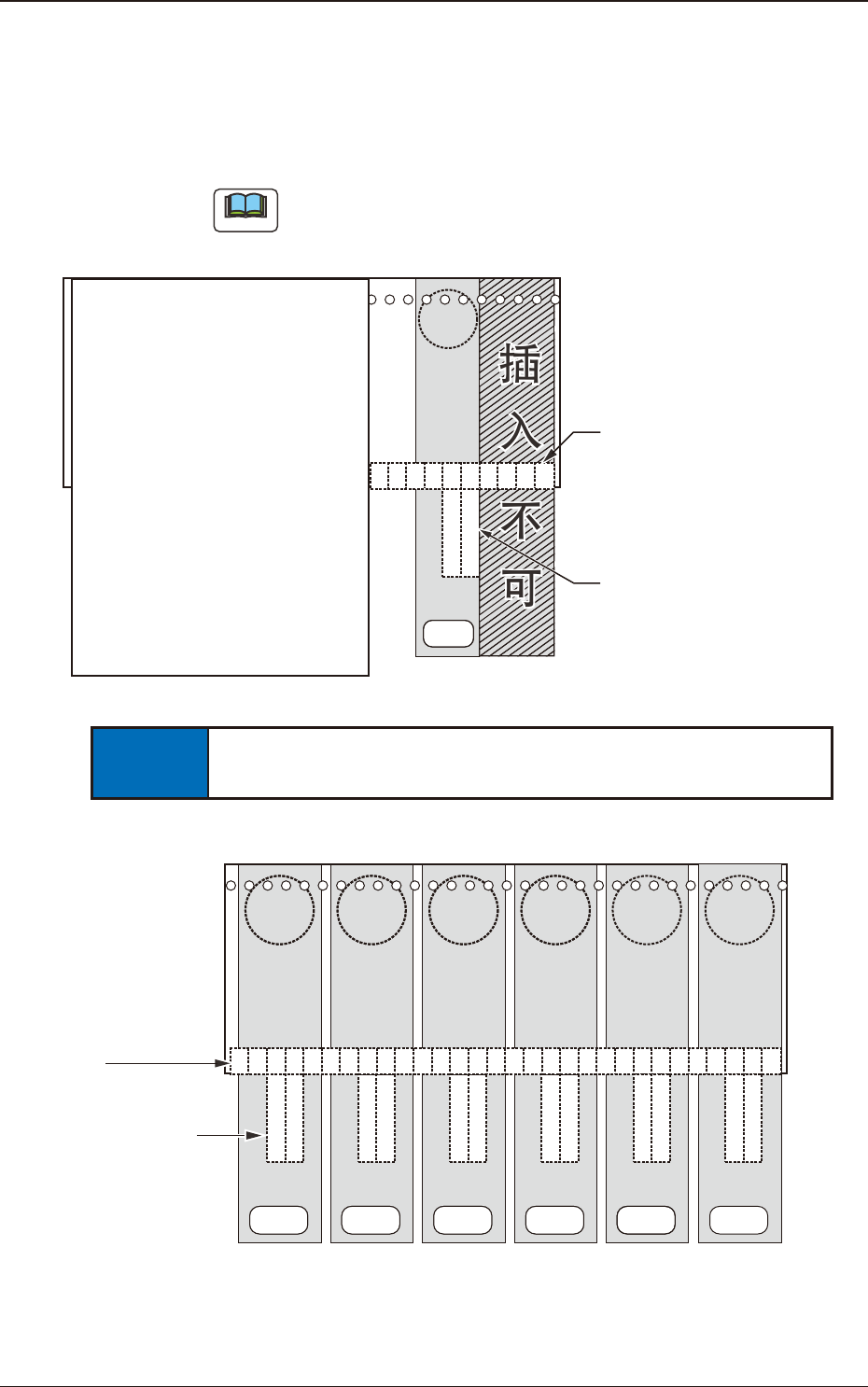

多层盘式送料器
送料器侧连接器
助焊剂涂敷装置侧连接器
“
多层盘式送料器时
”
F27
通知
若配置到不可插入区域，就有可能破损。
0102010201020102
x01
x59
单元6
<FLUX.UNIT #6>
单元5
<FLUX.UNIT #5>
单元4
<FLUX.UNIT #4>
单元3
<FLUX.UNIT #3>
单元2
<FLUX.UNIT #2>
单元1
<FLUX.UNIT #1>
010305070911131517192123252729313335373941434547495153555759
送料器侧
连接器
助焊剂涂敷装置侧
连接器
01020102
“
1 送料器安装台最多搭载示例
”
F28
