32 OM-1668 1010-001 元件配置数据设定步骤 Procedure (1) 选择配置助焊剂涂敷单元的模块，按下 [ 料带送料器 ( 带式送料器 )] 按钮后显示的 [ 配置 ] 按钮。 (2) 确认显示 “ 元件选择 ” 界面，按下 [ 单元 ID] 按钮。 F29 (3) 选择配置的 Fdr.No.，在 “ 单元 ID ” 选择界面，用 [<FLUXUNIT#1>] ～ [<FLUX…

100%1 / 80
31
OM-1668
5.2 线路板程序
1010-001
元件 ID
设定元件 ID。
选择 [<FLUX.UNIT#1>] ～ [<FLUX.UNIT#6>] 按钮，设定
“
<FLUX.UNIT#1>
”
～
“
<FLUX.UNIT#6>
”
。
C
使用助焊剂涂敷单元时，不需要进行设定。
通常为 -( 连字符 )。
注释
设定每个 FdrNo. 的注释。
最多可设定 32 个字符。
可使用的字符有半角的英文 / 数字及符号。
Note
(a)此注释的设定不影响装置的动作。
(b)事先设定 FdrNo. 的元件情报，将便于操作。
送料器固定
设定送料器设置位置的固定。
送料器固定设定为
“
固定
”
时，即使进行元件的插入 / 消除操作，
FdrNo. 与元件 ID 也将被固定。
不固定: 不固定送料器的位置。
固定:固定送料器的位置。
送料器替代
设定是否使用送料器替代功能。
不使用:不使用送料器替代功能。
使用 :使用送料器替代功能。
替代 Fdr No.
“
送料器替代
”
设定为
“
使用
”
时，设定发生元件吸取连续异常时预替
代的 FdrNo.。
Reference
关于详细内容，请参照主机使用说明书
“
第二卷第二章3.6元件配
置
”
。
32
OM-1668
1010-001
元件配置数据设定步骤
Procedure

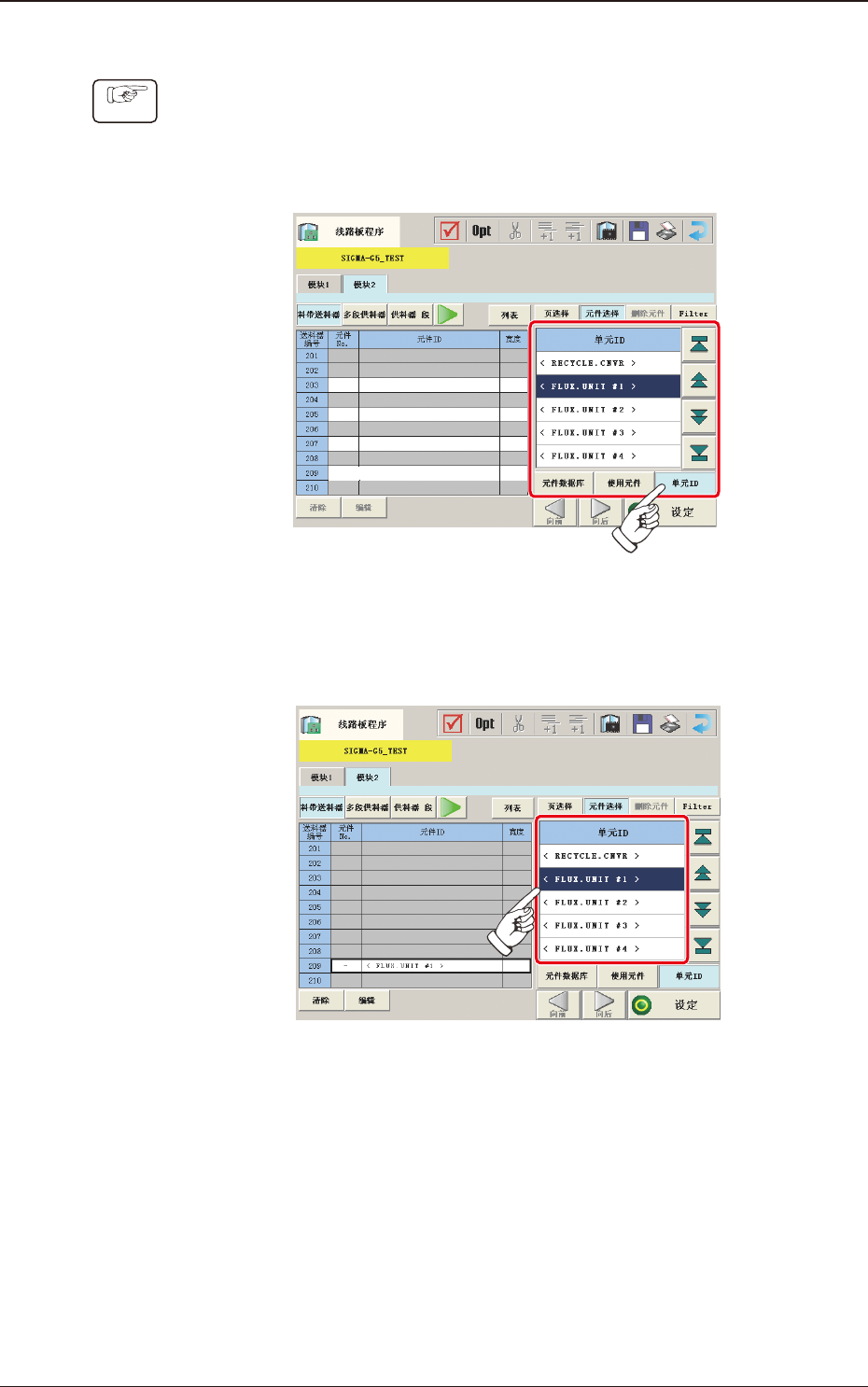

(1)选择配置助焊剂涂敷单元的模块，按下 [ 料带送料器 ( 带式送料器 )]
按钮后显示的 [ 配置 ] 按钮。
(2)确认显示
“
元件选择
”
界面，按下 [ 单元 ID] 按钮。
F29
(3)选择配置的 Fdr.No.，在
“
单元 ID
”
选择界面，用 [<FLUXUNIT#1>]
～ [<FLUXUNIT#6>] 按钮设定配置单元。
F30
5.2 线路板程序
33
OM-1668
5.2.3 顶部元件的元件数据库
“
控制数据
”
的设定
设定进行底部元件焊盘识别的标记坐标。
•
如下设定线路板程序。
设定为各个识别 =
“
识别
”
+
“
V
”
数据 =
“
11
”
。
(X1 ～ X2、FM2 为无效数据）
11: 进行各个识别 ( 两点识别 )。
Note
使用本装置时，
“
V 数据
”
设定为
“
11
”
。
“

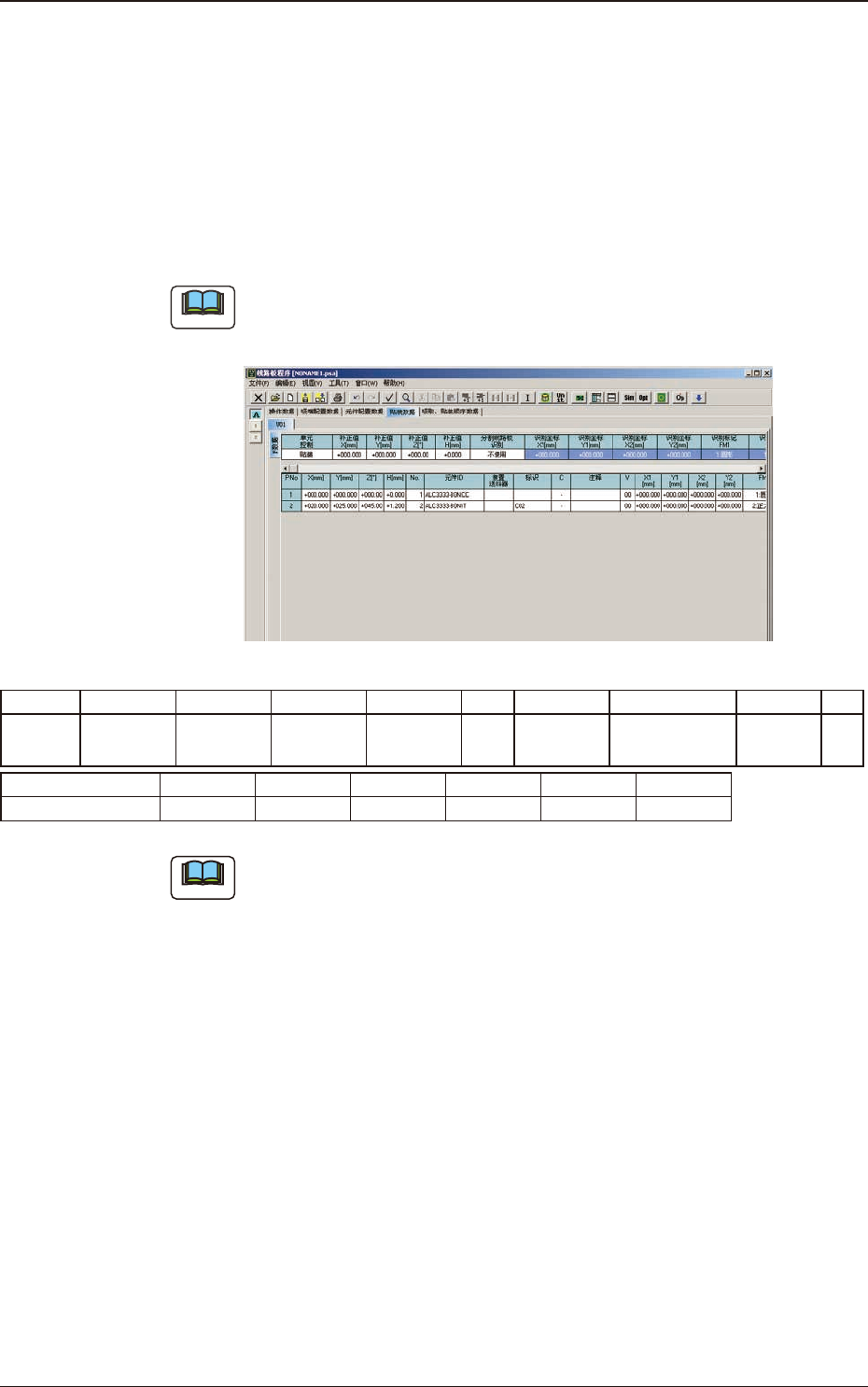

贴装数据
”
选项卡 F31
P-No X [mm] Y[mm] Z[° ] H[mm] No. 元件 ID 装置送料器 标识 C
2 +020.000 +025.000 +045.00 +1.200 2 ALC3333-
BONIT
CO2 -
注释 X1 [mm] Y1 [mm] X2 [mm] Y2 [mm] FM1 FM2
+000.000 +000.000 +000.000 +000.000 02 02
T2
Note
线路板识别照相机的聚焦范围有限，因此，V 数据为
“
11
”
、
H ＜ -1.5mm 或 +1.5mm ＜ H 时，会发生异常。
5.2 线路板程序
1010-001
