34
OM-1668
•

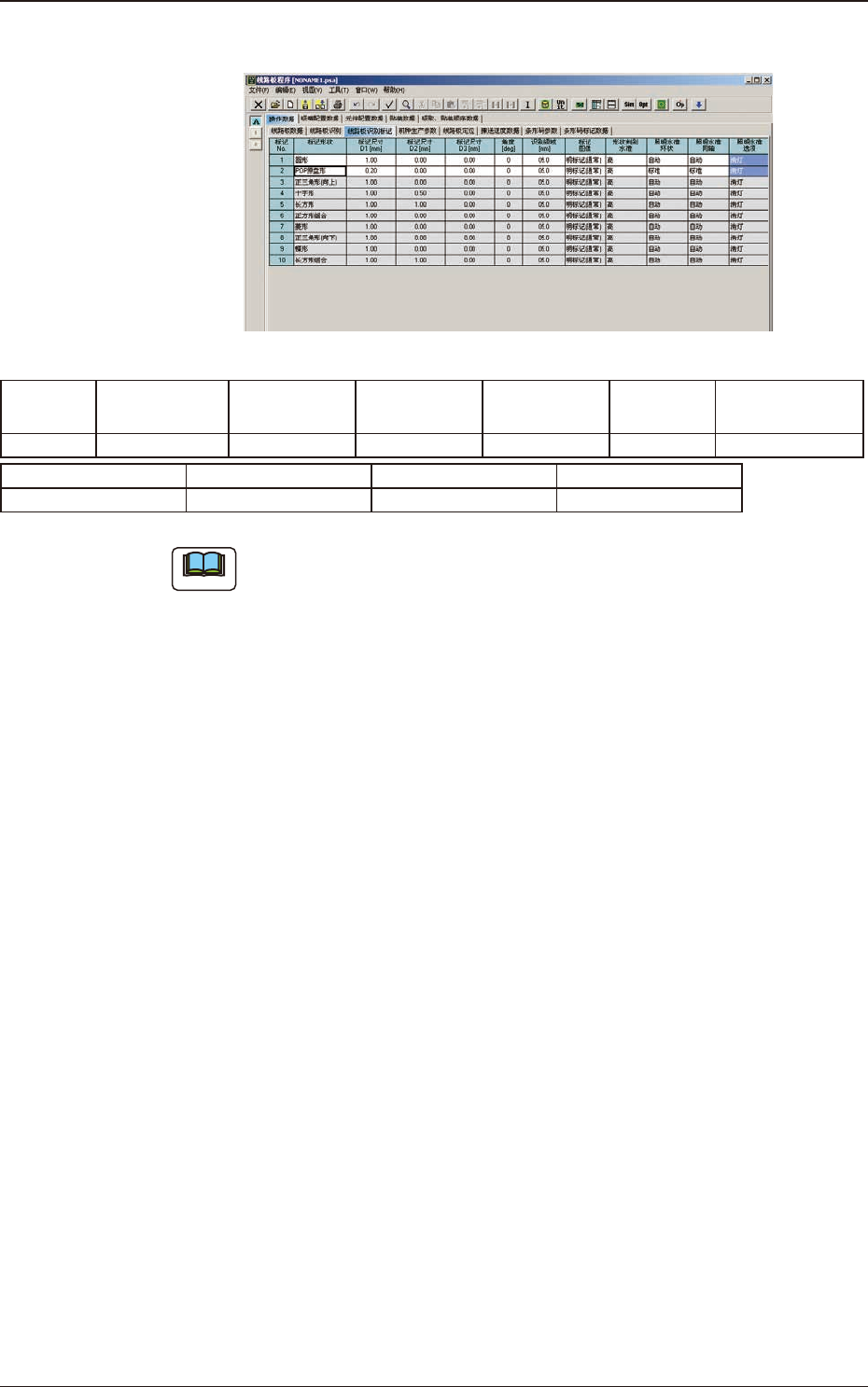

线路板识别标记数据在标记形状设定
“
POP原(圆)盘形
”
。
“
线路板识别标记
”
选项卡 F32
标记 No 标记形状 标记尺寸
D1[mm]
标记尺寸
D2[mm]
标记尺寸
D3[mm]
角度 [deg] 识别領域 [mm]
2 POP 原盘形 0.20 0.00 0.00 000.00 05.0
标记图像 形状判别水准 照明水准环状 照明水准同轴
标记明 ( 通常 ) 高 标准 标准
T3
Note
(a)
“
POP 原盘形
”
时，D1 需要在 0.13mm 以上。
(b)通常的线路板识别 ( 全部、分割、各个 ) 指定为
“
POP 原盘形
”
时，会
发生异常。
(c)
“
POP 原盘形
”
时，在内部自动设定检查范围，以免误识别底部元件上
的其他焊盘。为此
“
识别领域
”
数据变为无效。
1010-001
5.2 线路板程序
35
OM-1668
1010-001
6. 操 作
6. 操 作
6.1 助熔剂 ( 助焊剂 ) 涂敷元件识别测试
测试确认测试 ID 指定的元件是否正常识别元件。
6.1.1 元件识别测试
[1]
[2]
“
元件识别测试
”
界面 F33
Reference
关于元件识别测试，请参照主机使用说明书
“
第二卷第六章7.3元件识
别测试
”
章节。
[1] 测试 ID、吸嘴候补
测试 ID
显示测试 ID。
吸嘴候补
显示测试中使用的吸嘴候补。
[2] [ 助熔剂涂敷 ] 按钮
按此按钮，便显示助焊剂涂敷界面 (F34)。
界面展开
36
OM-1668
1010-001
6.1 助焊剂涂敷元件识别测试
6.1.2 助焊剂涂敷测试
[1]
[2]
[3]
[4]
[5]
助焊剂涂敷测试 F34
“
送料器选择
”
界面 F35
[1] 助熔剂 ( 助焊剂 ) 涂敷装置
显示
“
送料器选择
”
界面 (F35)。
[2] [ 涂敷前识别 ] 按钮
进行助焊剂涂敷前的识别。
求外形识别和球体识别之差。
[3] [ 助熔剂涂敷 ] 按钮
进行助焊剂涂敷。
