Test Research Inc. 98 TR7500SeriesUserGuide – Software Step5. 勾選 [Manal keyin barcode string] ，表示可以手動用鍵盤輸入條碼。 3.3.3.2 多連板 (Multi-board) 忽略不測的不良率 (Auto Skip Setting) – 在此可設定比率，當不良的元件佔所有的 元件的比率達到所設定的數值以上時，即認為該板為空板。 …
Test Research Inc.
TR7500SeriesUserGuide–Software 97
手持式條碼機使用方式
Step1. 需一條 USB 轉 RS232 接線，USB 端接到主電腦上，RS232 端接到手持式
條碼機上，手持式條碼機需外接電源。
Step2. 將連接埠設定到[COM6]。

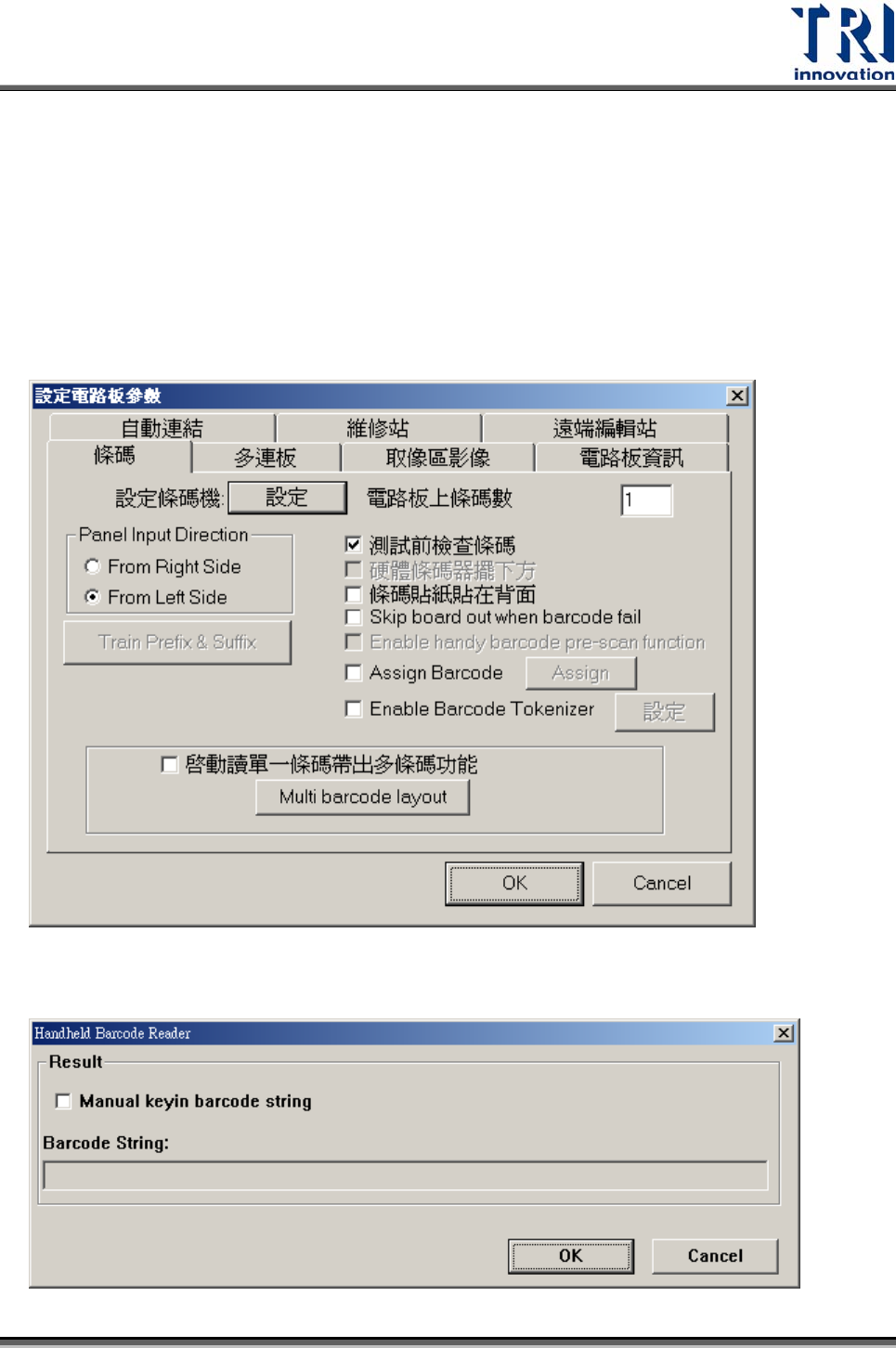

Step3. 勾選[測試前檢查條碼]，表示將讀取條碼功能開啟，每片電路板測試前須先讀
取條碼。[電路板上條碼數]欄位需輸入總共需要讀取的條碼個數。
Step4. 當系統開始測試時，會出現條碼讀取視窗。
Test Research Inc.
98 TR7500SeriesUserGuide–Software

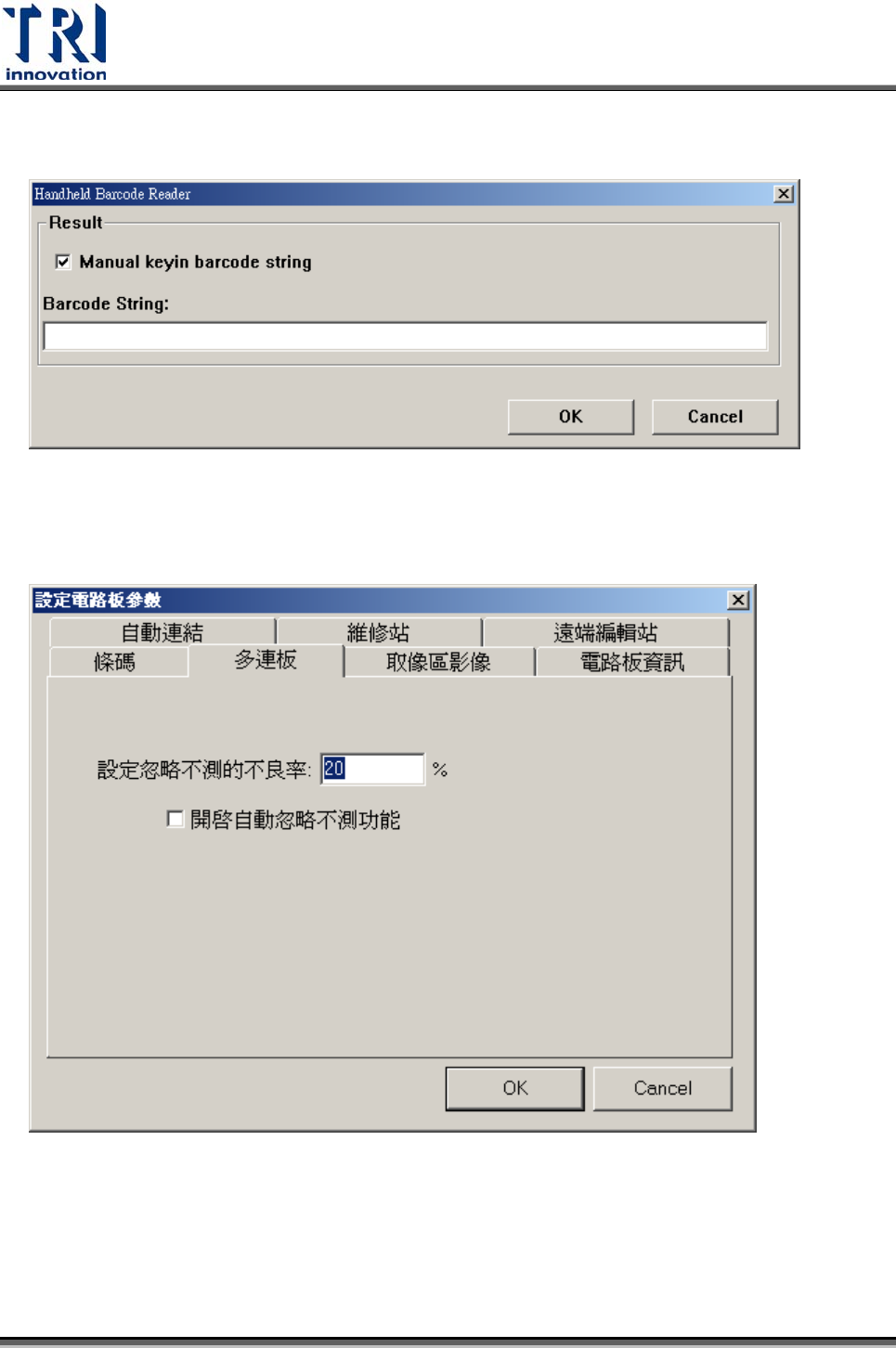

Step5. 勾選[Manal keyin barcode string]，表示可以手動用鍵盤輸入條碼。
3.3.3.2 多連板(Multi-board)
忽略不測的不良率(Auto Skip Setting) – 在此可設定比率，當不良的元件佔所有的
元件的比率達到所設定的數值以上時，即認為該板為空板。
開啟自動忽略不測功能(Check Auto Skip) – 勾選表示將此功能開啟。
Test Research Inc.
TR7500SeriesUserGuide–Software 99

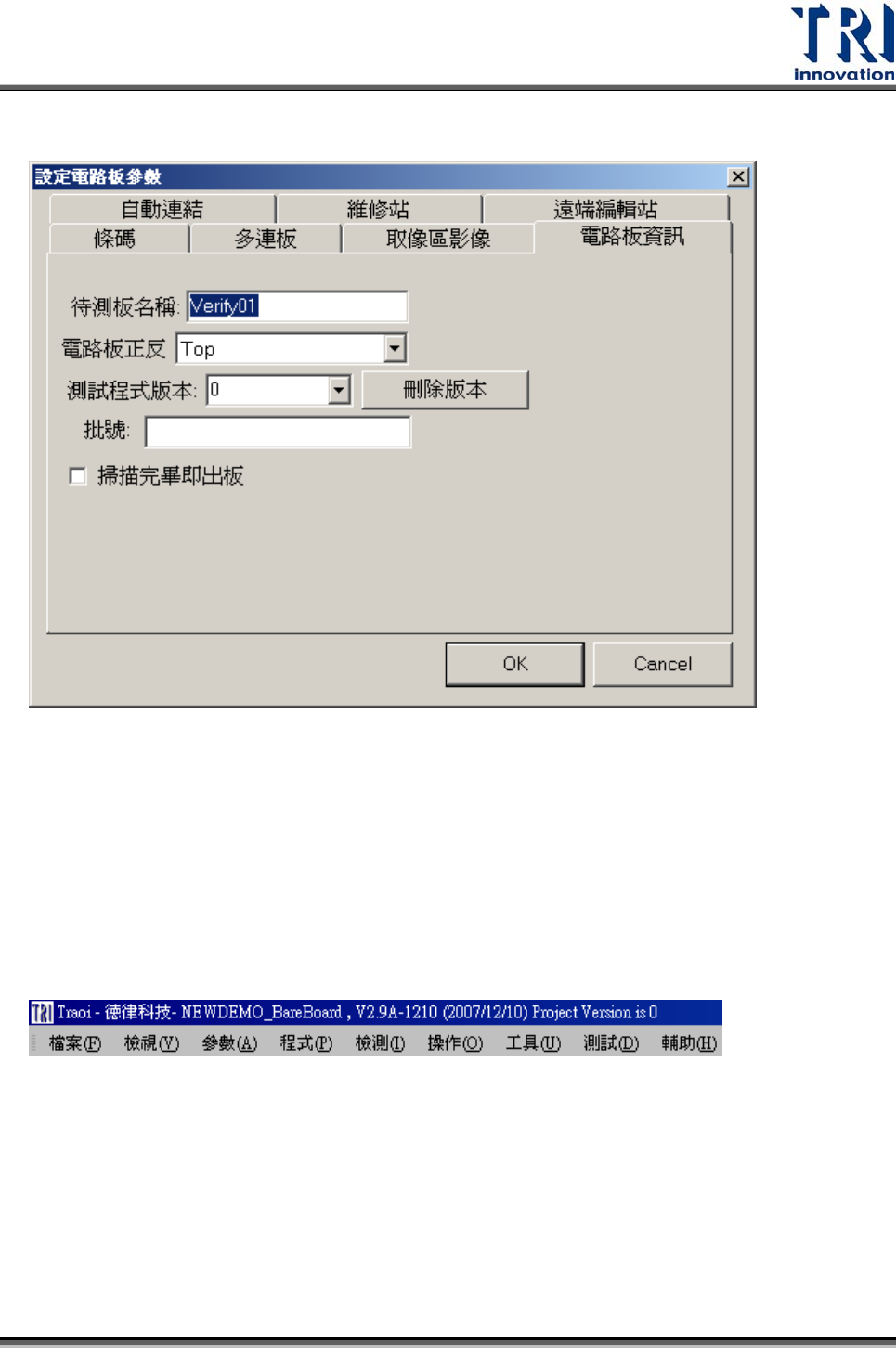

3.3.3.3 電路板資訊(Panel Info.)
待測板名稱(Model Name) – 待測板的機種名稱，系統預設值為所載入的 AOI 檔案
名稱，當 PRE檔案以其他名稱另存時，此名稱並不會被修改。
電路板正反面(Board Side) – 設定此電路板是正面或反面
測試程式版本(Current Version) – 選擇測試程式的版本，系統會自動帶出此版本需
檢測的元件。亦可在此直接修改版本名稱。目前所使用的專案版本會顯示在上方名
稱列上。
刪除版本(Delete This Version) – 選擇一個[測試程式版本]後，按本按鈕可將此版本
刪除。
批號(Lot No.) – 可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋
或統計的條件。
