Test Research Inc. 102 TR7500SeriesUserGuide – Software 3.3.3.6 遠端編輯站 (Offline Editor) 機碼 – 在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。 路徑 – 指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為 [\\OfflinePC\C\A OI_Offline_Data] 。 最大不良板數 – 設定在遠端編輯…
Test Research Inc.
TR7500SeriesUserGuide–Software 101

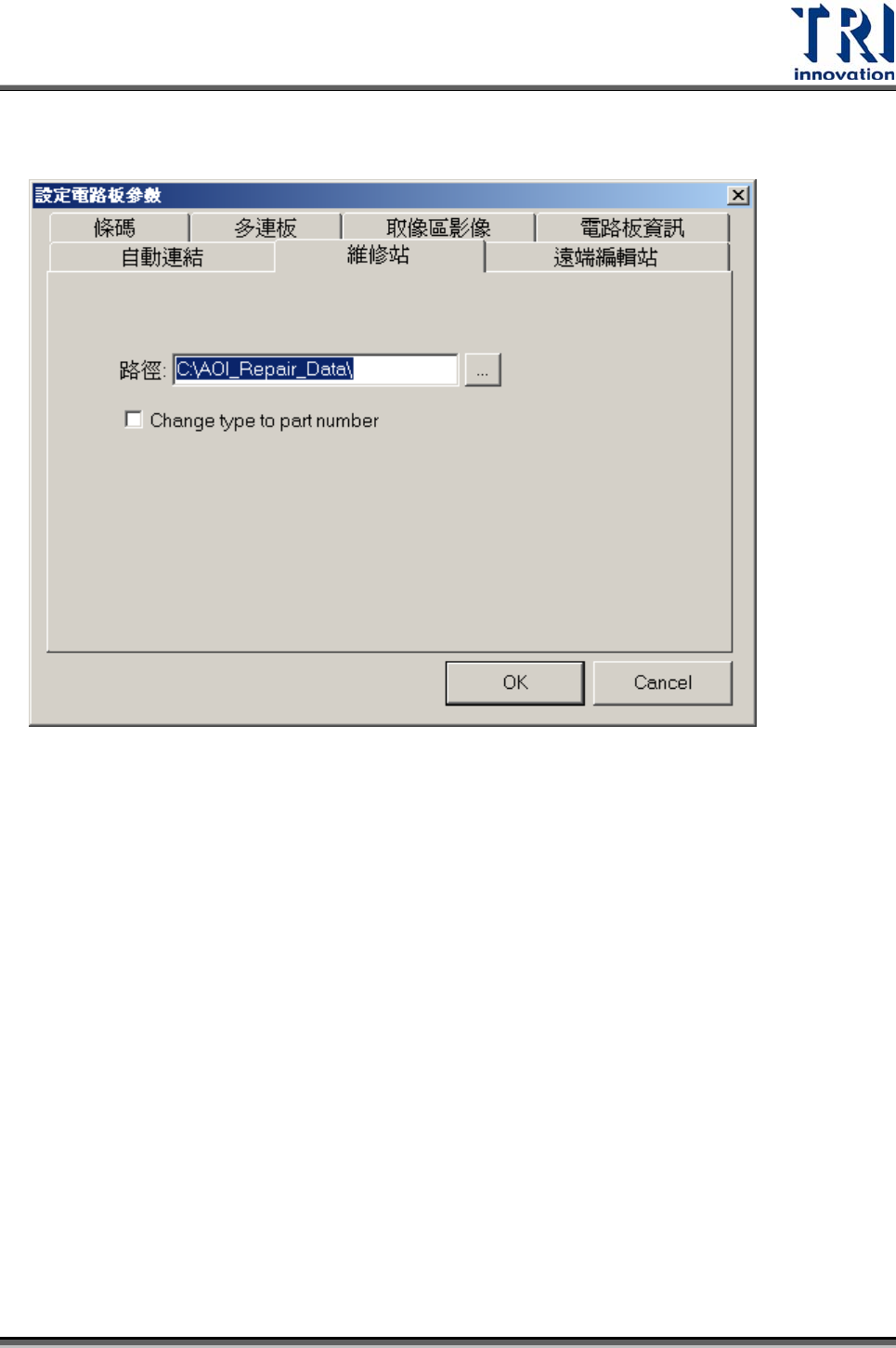

3.3.3.5 維修站(Repair Station)
路徑 – 指定維修站資料夾的路徑來存放檢測完畢的資料。正常情況下路徑應設為
[\\RepairPC\C\AOI_Repair_Data]。
Change type to part number – 勾選表示在傳送資料至維修站時，以料號欄位取代
類型欄位。在製作新程式載入 AOI檔案時，系統會自動將[類型(Type)]欄位複製到
[料號]欄位內，使用者在程式製作過程中，可因為製作程式方便修改[類型]欄位的內
容，而不會影響到料號的值；使用者可使用本功能選擇要傳[類型]或是[料號]到維修
站進行資料收集統計。
Test Research Inc.
102 TR7500SeriesUserGuide–Software

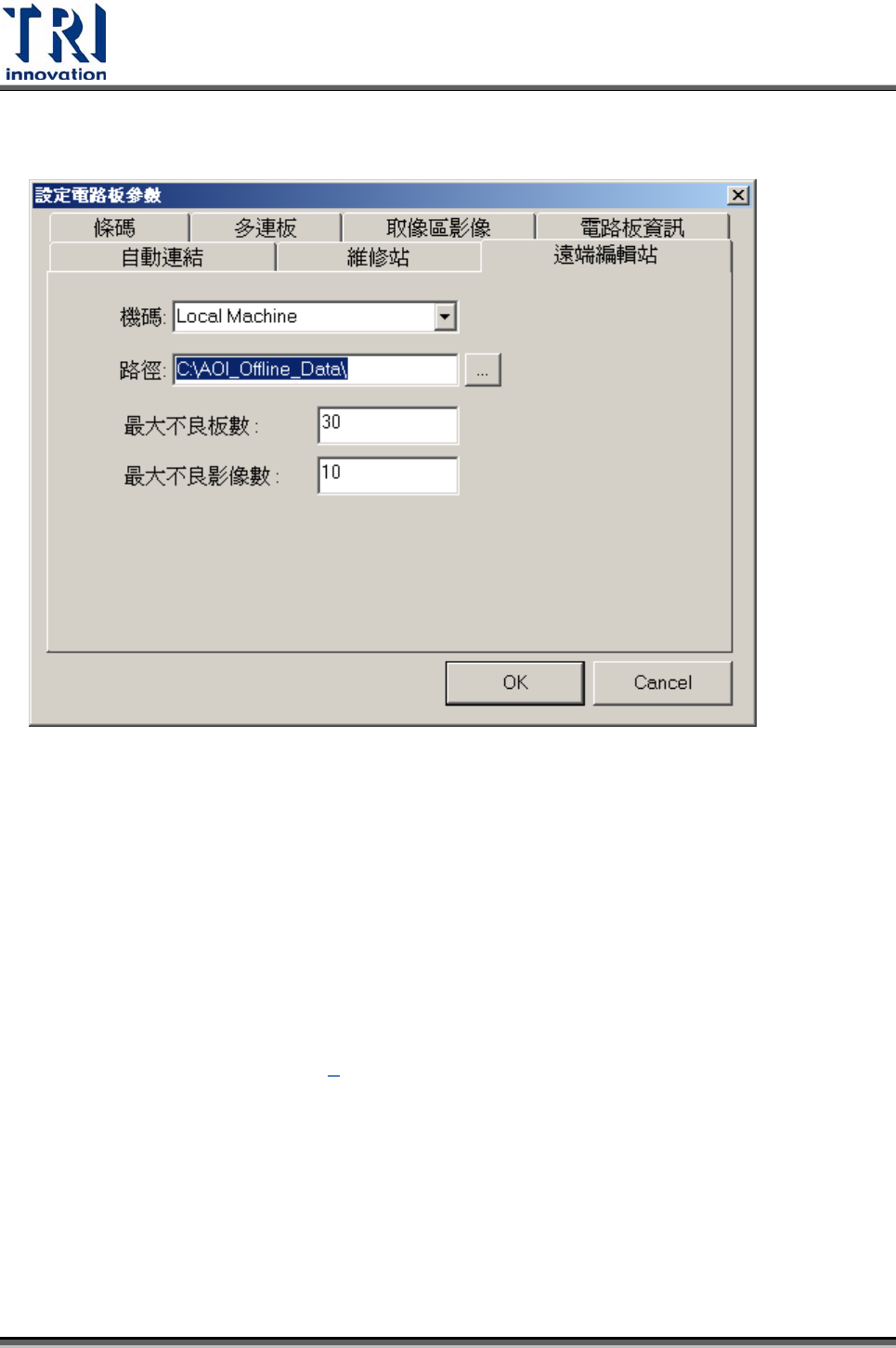

3.3.3.6 遠端編輯站(Offline Editor)
機碼 – 在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。
路徑 – 指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為
[\\OfflinePC\C\AOI_Offline_Data]。
最大不良板數 – 設定在遠端編輯站中所要保存的檢測結果次數的上限，可設定 0 到
30 筆。若設定 30表示在遠端編輯站中只保存最近 30 筆的資料可供編輯。
最大不良影像數 – 設定要傳送到遠端編輯站的不良影像數目上限，可設定 0 到 30
筆。若設定 10表示對於每一筆的檢測結果，系統只會把前 10 張不良的影像傳送到
遠端編輯站。
關於遠端編輯站功能請參閱 9。

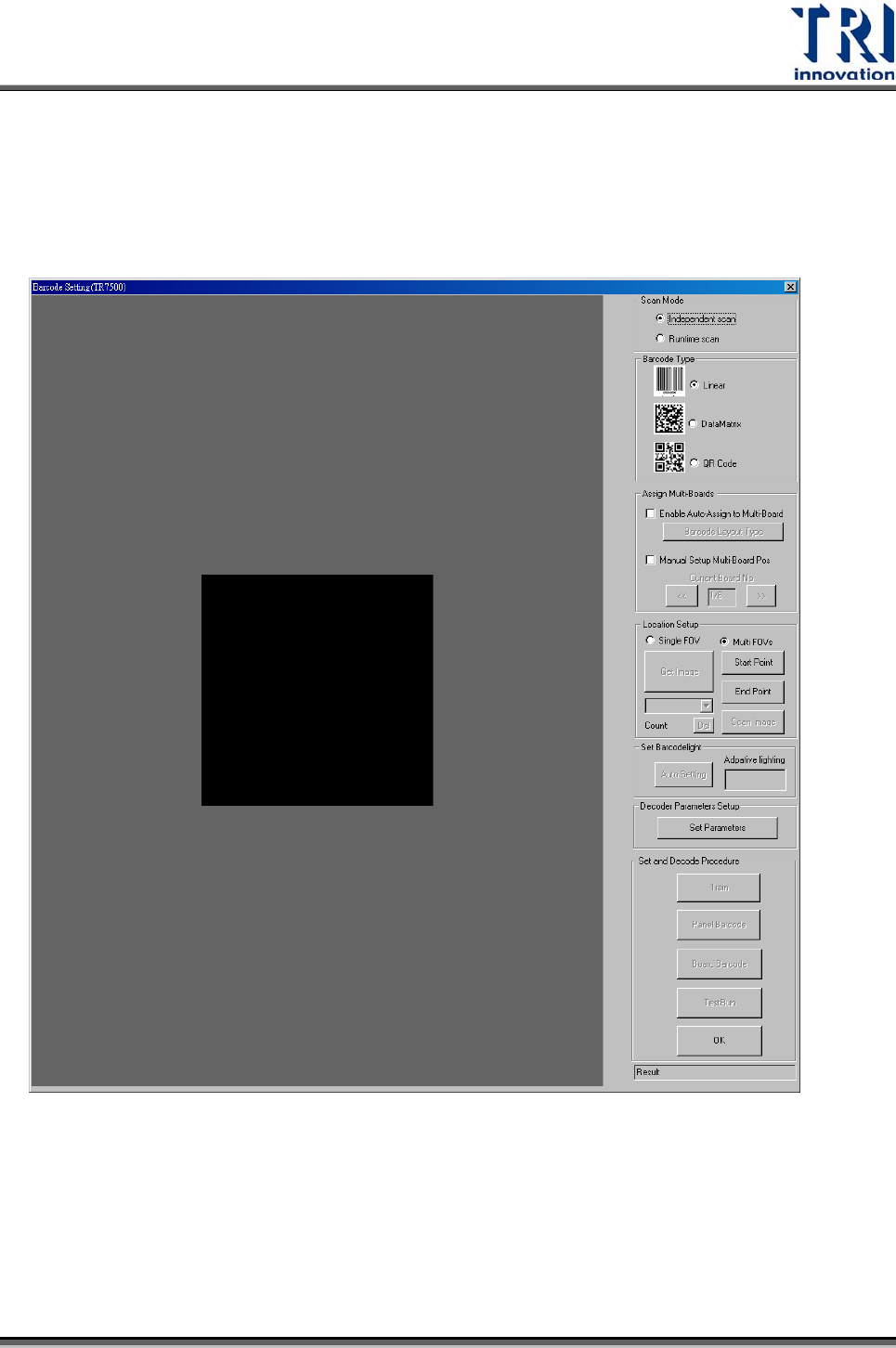

3.3.4 軟體條碼(SOFTWARE BARCODE)
開啟軟體條碼功能設定，本功能是以攝影機擷取條碼影像後，以軟體方式進行解碼，
可以讀取的條碼種類為一維條碼、DataMatrix 及 QR Code。可選擇整片電路板只讀取
一個條碼，或對於多連板上每一小板讀取個別的條碼。選擇[Independent Scan]時，
系統會在檢測前先讀取條碼，讀取的條碼數目越多，需花費的時間就越長；選擇
Test Research Inc.
TR7500SeriesUserGuide–Software 103
[Runtime Scan]時，系統會在檢測時一併抓取條碼影像進行解碼，不需花費額外時
間，但燈光可能會受限，配合使用檢測時的燈光設定。本功能為選配功能。
3.3.4.1 安裝作業
安裝 Coreco Image Processing 軟體
裝上硬體鎖
