TR7500SeriesUserGuide–Software 115

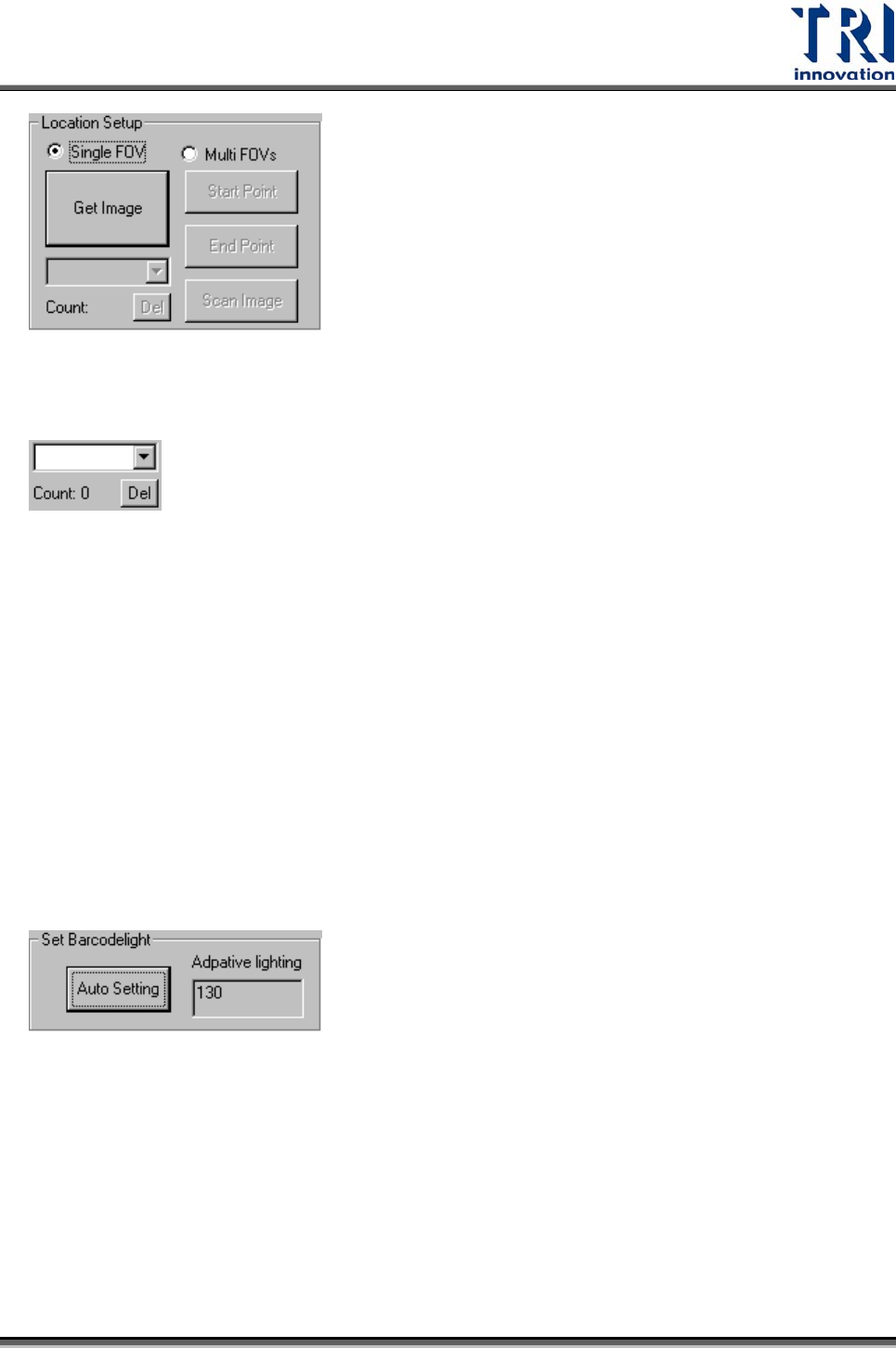

下拉選取方塊、[Count]欄位以及[Del]按鈕為特殊功能，一般情況下無作用。
Multi FOV—當條碼的大小超出一個 FOV範圍的話，點選[Multi FOVs]，先按下
[Start Point]指定條碼開始位置，以及按下[End Point]指定條碼結束位置，接著按下
[Scan Image]按鈕系統即會開始掃圖。
3.3.4.7 Set Barcodelight
Auto Setting—自動設定[Barcodelight]燈光功能。只有當使用二維條碼時才有作用。在
使用二維條碼的狀況下，依序完成條碼讀取的設定到按下[TestRun]按鈕時，本功能中
的[Auto Setting]按鈕才會啟動，按下[Auto Setting]後，系統會開始自動偵測最適合的
燈光，偵測完後會在[Adpative lighting]欄位中顯示最適合燈光值，且這個燈光值會寫
入[Barcodelight]這組燈光值。
3.3.4.8 Decoder Parameters Setup
開啟本功能能視窗後，可分為兩個頁面，第一頁為基本設定，第二頁會依據選擇的
條碼類型不同而出現不同的設定項目。分說明如下。
General Parameters—一般性參數
Test Research Inc.
116 TR7500SeriesUserGuide–Software
z Decoder—與解碼器相關的參數
Maximum Number of Codes—在一個 FOV 或一組拼圖中最大可能的條碼數
量。一般而言應設為 1，若目的影像中有多於一的條碼在其中，可以解出對應
的條碼數，但輸出字串排列的順序不可預測（與解碼演算法對個別條碼的解析
能力有關）。系統預設值 1。
Enable Decoder Timeout Setup—限定解碼器解碼的時間，若超過設定時間仍
未成功解碼將輸出解碼失敗。系統預測啟動此功能，並設定為 1500 毫秒
(msec)。
z Properties of Characters—與條碼字串字元相關的參數
Minimum Number of Characters—欲解析的條碼字串最小可能的字元數。系
統預設 5。
Maximum Number of Characters—欲解析的條碼字串最大可能的字元數。系
統預設 32。
z System Parameters—系統參數
Test Research Inc.
TR7500SeriesUserGuide–Software 117
Enable Decoded Fail Retry Count—解碼失敗時重複測試的次數，系統預設關
閉此選項，若解碼失敗時將會進行無限次數的重測，直至測試成功或使用者自
行輸入條碼字串。若啟動設定，則系統重測達設定次數即退板。
Enable Specific Characters Filtering(0~9; A, B~ Z; a, b~z) —條碼字串字元特
殊符號濾除功能，若條碼字串中存在特殊符號字元將判定為解碼錯誤，系統預
設啟動此功能。
Save Decode Fail Image—儲存解碼失敗影像。解碼失敗影像會被存在
Project 目錄下\\FailBarcodeImg\\資料夾中。系統預設關閉此功能。
Board out to Entrance When Decode Fail—解碼失敗時退板自進板口處，需
配合 PLC-2.25 或更新的版本才有支援此功能，系統預設關閉此功能。
Linear Barcode—一維型態條碼參數
z Code Types—一維條碼的條碼型別。系統預設開啟 Code 39 與 Code128。若非
實際使用需要，請關閉不必要的條碼型別，設定過多的條碼型別會造成解碼錯誤
的機會並會增加解碼的時間。
z FOVs Joint Algorithms—拼圖演算法
