Test Research Inc. TR7500SeriesUserGuide – Software 1 1 手冊簡介 1.1 本手冊適用機型介紹 德律科技所生產之高速自光學檢測系統 AOI 系列，其動態檢測科技提供了穩定且清楚 的影像，可有效檢測組裝電路板製程中所產生的缺點。對於各機種的詳細規格，我們 亦備有相關型錄可供使用者參考。 本手冊 (TR7500 系列使用手冊 – 軟體 ) 主要內容包含了 TR7500 及 …
Test Research Inc.
viii TR7500SeriesUserGuide–Software
9.3.1 編輯元件資料庫..........................................................................548
9.3.2 學習功能(Train Dialog)...............................................................549
9.3.3 新版遠端編輯系統流程...............................................................550
9.4 自動回饋功能.............................................................................................558
9.4.1 目的 ...........................................................................................558
9.4.2 設定 ...........................................................................................559
9.4.3 使用說明 ....................................................................................562
附錄一 燈光補償___________________________________________________ 565
附錄二 OCR 操作說明 ______________________________________________ 569
1 建立OCR檢測框之流程 .............................................................................569
1 在Train與OCR功能相關之按鈕..................................................................570
2 使用自動教導方式新增OCR框...................................................................571
3 選單說明....................................................................................................576
3.1 OCR - Auto Train Dialog............................................................576
3.2 Training Result Verify 界面功能說明..........................................577
4 OCR - Manual Train Dialog.......................................................................578
4.1 Training教導功能 .......................................................................580
4.2 Run Time Test即時測試.............................................................581
4.3 Tools工具切換 ...........................................................................581
4.4 Show Font Library Dialog ..........................................................585
4.5 Font Delete Dialog.....................................................................586
5 OCR Date-Code In-Line /Run-Time Inspect注意事項 ...............................587
5.1 製作 OCR 檢測框.......................................................................587
5.2 TRI-OCR 限制 ...........................................................................588
附錄三 MICRO SCAN MS-3 BARCODE READER _____________________________ 589
1 Micro Scan 硬體安裝步驟..........................................................................589
2 Micro Scan 軟體安裝步驟..........................................................................591
3 AOI主程式條碼設定步驟............................................................................597
Test Research Inc.
TR7500SeriesUserGuide–Software 1
1 手冊簡介
1.1 本手冊適用機型介紹
德律科技所生產之高速自光學檢測系統 AOI 系列，其動態檢測科技提供了穩定且清楚
的影像，可有效檢測組裝電路板製程中所產生的缺點。對於各機種的詳細規格，我們
亦備有相關型錄可供使用者參考。
本手冊(TR7500 系列使用手冊 – 軟體)主要內容包含了 TR7500 及 TR7500L 系列軟體
使用的詳細說明，為了使用上的方便，本手冊所刊載的內容，一律使用 AOI來代表檢
測設備而不詳列所適用機種。若所提及的功能並非所有機種皆適用時，才會另外標註
(例：僅 TR7500 適用)。
1.2 AOI功能介紹
TRI 之自動光學檢測(AOI, Automated Optical Inspection)機系列，針對輕薄短小、密
度高之電子產品的檢測需求而開發，利用光學影像的檢測，在不需測試治具、不需電
子量測且不破壞產品的情況下，可有效檢出元件的各種不良製程。AOI 除了可避免傳
統人工目檢的不穩定因素，亦可加速檢測時間，有效為產品的品質把關，提高產能及
減少生產、維修成本。
TRI 的 AOI檢測設備，使用了動態取像 技術，提供高速且清晰之電路板實際影像，且
不需更動軟硬體即適用於回焊爐前或爐後的檢測。
Test Research Inc.
2 TR7500SeriesUserGuide–Software

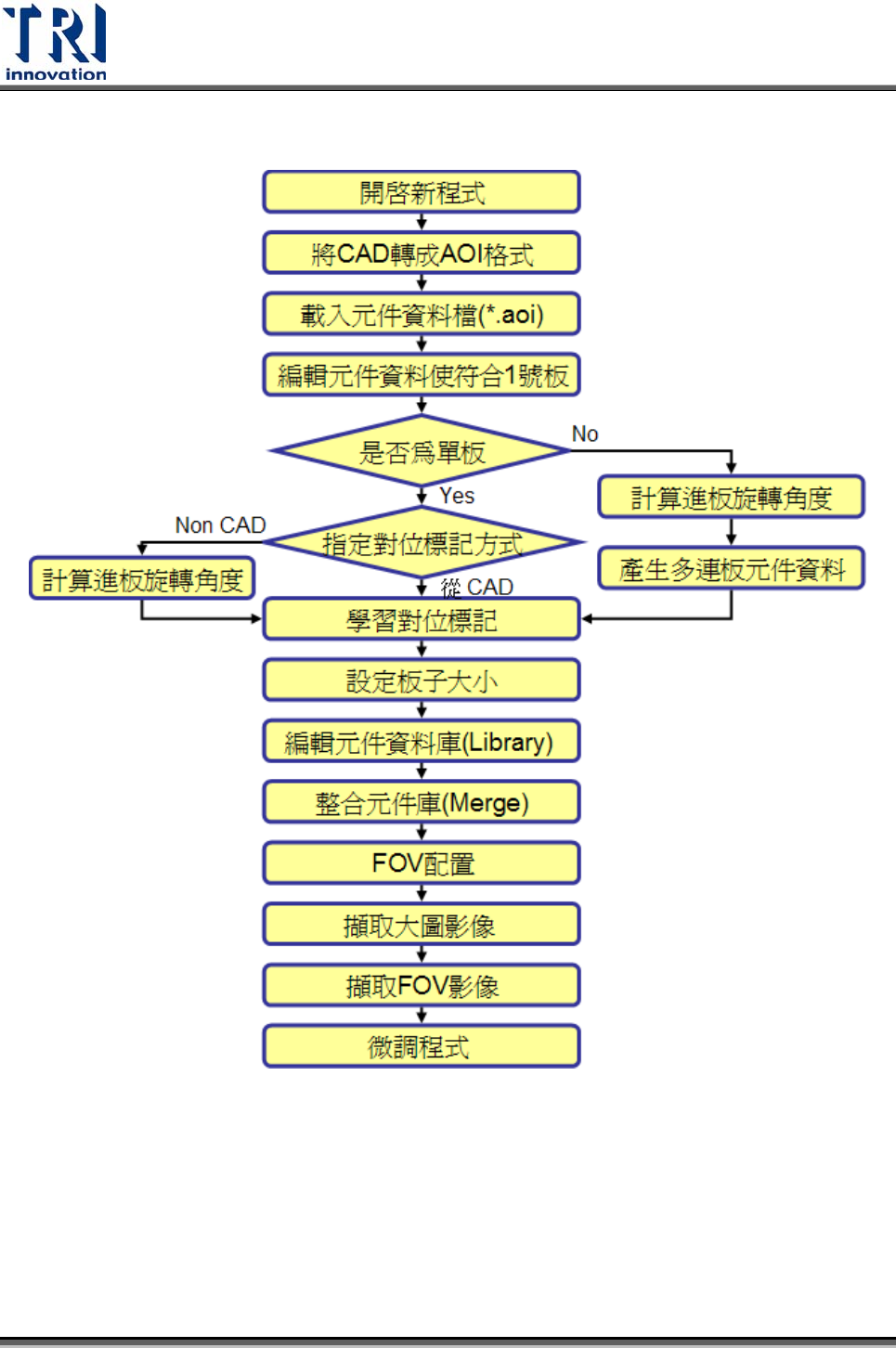

1.3 程式製作流程圖
1.4 相關檔案
ModelName*pre–程式檔案。
ModelName*aoi–AOI 可直接讀取的 CAD 檔案。
ModelName.bmp–大圖影像。
