Test Research Inc.
TR7500SeriesUserGuide–Software 117
Enable Decoded Fail Retry Count—解碼失敗時重複測試的次數，系統預設關
閉此選項，若解碼失敗時將會進行無限次數的重測，直至測試成功或使用者自
行輸入條碼字串。若啟動設定，則系統重測達設定次數即退板。
Enable Specific Characters Filtering(0~9; A, B~ Z; a, b~z) —條碼字串字元特
殊符號濾除功能，若條碼字串中存在特殊符號字元將判定為解碼錯誤，系統預
設啟動此功能。
Save Decode Fail Image—儲存解碼失敗影像。解碼失敗影像會被存在
Project 目錄下\\FailBarcodeImg\\資料夾中。系統預設關閉此功能。
Board out to Entrance When Decode Fail—解碼失敗時退板自進板口處，需
配合 PLC-2.25 或更新的版本才有支援此功能，系統預設關閉此功能。

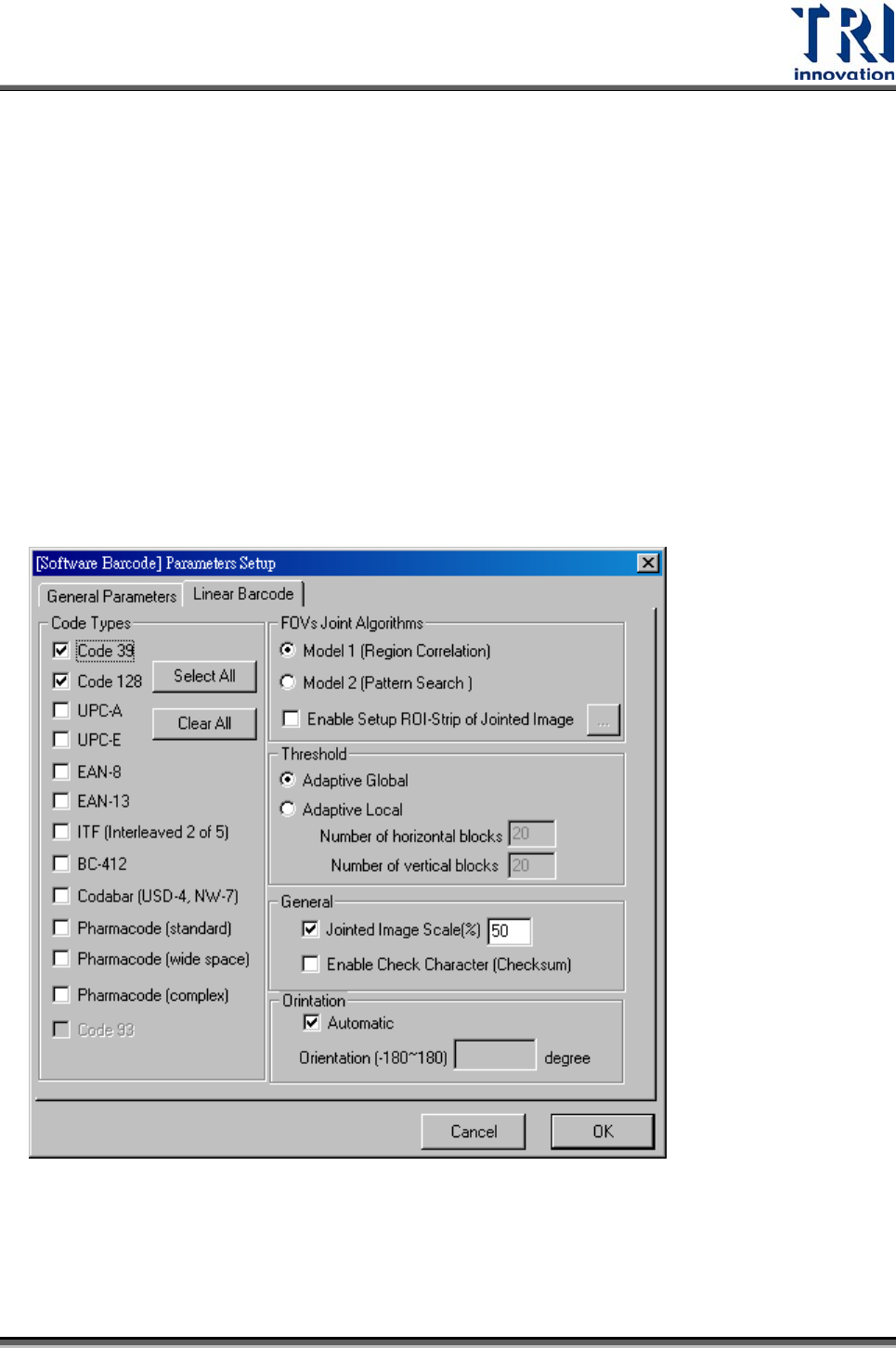

Linear Barcode—一維型態條碼參數
z Code Types—一維條碼的條碼型別。系統預設開啟 Code 39 與 Code128。若非
實際使用需要，請關閉不必要的條碼型別，設定過多的條碼型別會造成解碼錯誤
的機會並會增加解碼的時間。
z FOVs Joint Algorithms—拼圖演算法
Test Research Inc.
118 TR7500SeriesUserGuide–Software
Model 1(Region Correlation) —此拼圖演算法是以數值運算方式，計算 FOV
間影像灰階差異最小處進行接和的運算。
Model 2(Pattern Search) —此拼圖演算法是以影像內容型態，以物件搜尋方
式進行找出兩影像間最相似的圖像進行拼圖。
Enable Setup ROI-Strip of Jointed Image—設定拼圖影像條列屏蔽的功能。
啟動此功能可以屏蔽非條碼的部分，可避免不必要的錯誤並可以增加解碼的運
算速度，降低解碼所需的時間。影像條列屏蔽設定界面如下圖所示。
z Threshold—影像二值化演算法參數
Adaptive Global—全域的最適化（最佳化）閥值運算。系統預設值。
Adaptive Local—區域性的最適化（最佳化）閥值運算。
Number of horizontal blocks—區塊的水平方向大小（單位 Pixel）。
Number of vertical blocks—區塊的垂直方向大小（單位 Pixel）。

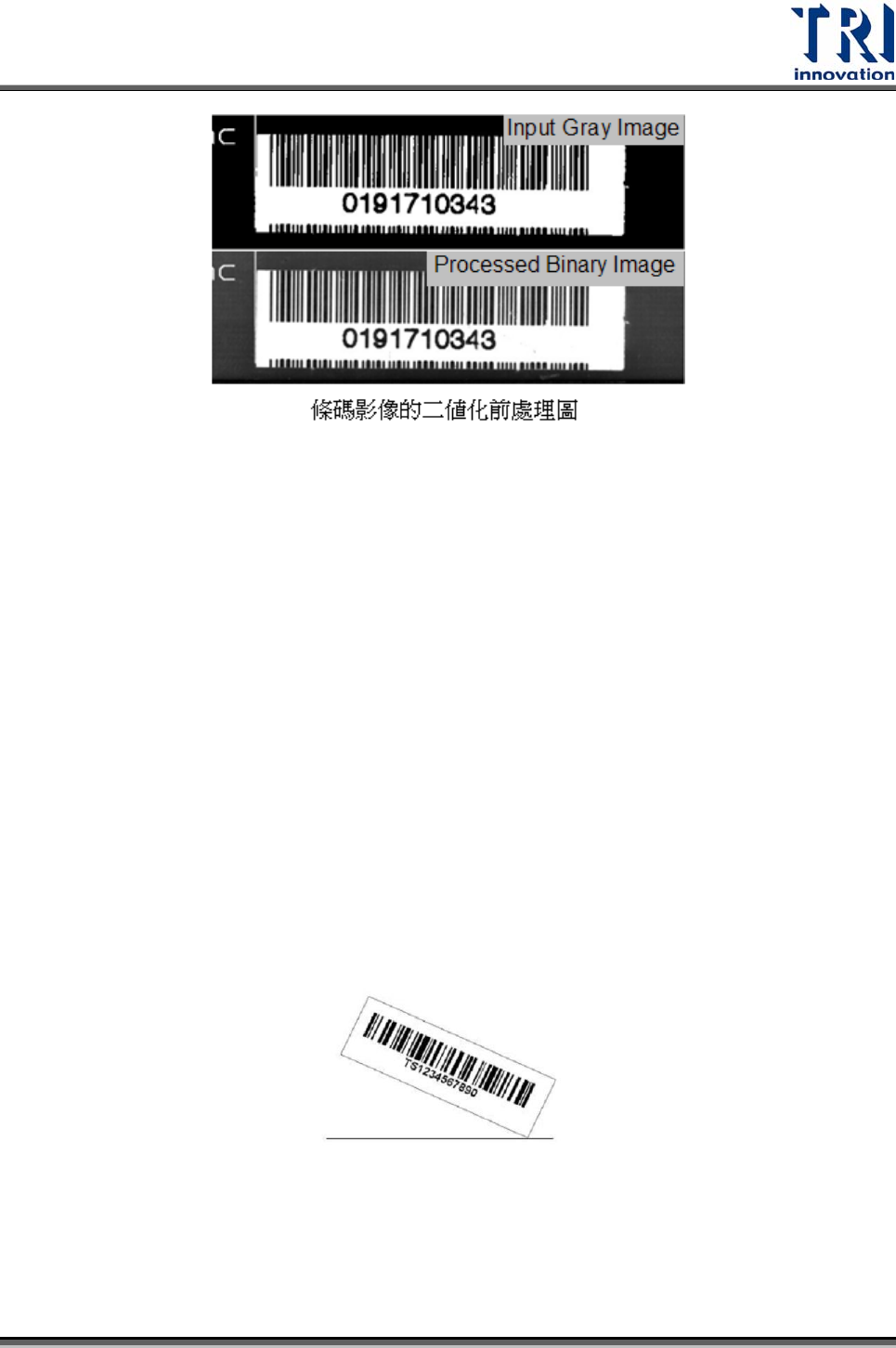

說明：
在此由條碼解碼的運算過程說明此參數意義。原始的條碼影像輸入後，需先
經由『二值化』的動作，將影像轉換成非黑即白的二值影像，如下圖所示，
之後再進行條碼的定位與條碼內文的解析。而此二值化的動作最重要的參數
即『閥值（Threshold）』。全域的最適化（Adaptive Global）閥值是整張影
像只會決定出一個閥值並依此閥值進行二值化動作，而區域性的最適化
（Adaptive Local）會依設定水平與垂直方向區塊大小進行區塊內個別區域的
二值化動作。
Test Research Inc.
TR7500SeriesUserGuide–Software 119
z General—一般性參數
Jointed Image Scale(%)—合併影像的縮放（30%~150%），影像由拼圖演算
法將 FOVs合併後，由於在某些運用狀況影像會過大，會造成解碼運算的負
擔，增加解碼運算時間。若啟動此參數可在進行解碼前將影像尺寸縮小，可降
低解碼運算負擔。但是，在某些運用中，縮的過小的影像會造成條碼本身影像
的資訊漏失，造成解碼失敗。設定的標準在於最細條碼的解析與對比度是否清
晰。對於高解析的條碼運用中，請關閉此參數。系統預設啟動此參數，預設
70% 。
Enable Check Characters (Checksum) —解析出的條碼內容值（字串內容）
的驗證檢測，依條碼的編碼原則，部分型態條碼(Barcode Types)擁有此編碼
原則，部分則否。此參數需視實際條碼編碼是否啟動驗證功能，以此對應來決
定解碼時是否開啟此功能。系統預設關閉此功能。
z Orintation—條碼在影像中的座落狀況呈現旋轉角度，如下圖所示。系統預設
『自動偵測』旋轉角度。
條碼於影像中座落旋轉角度
Data Matrix
