Test Research Inc. 132 TR7500SeriesUserGuide – Software 3.4.3.1 元件形式 (By Component Type)  依元件形式來設定比對條件，開啟後出現以下視窗。  在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。

Test Research Inc.

 TR7500SeriesUserGuide–Software 131

3.4 程式(Program)

3.4.1 ATPG自動檢測程式產生器(ATPG)

按此按鈕可以進入ATPG自動檢測程式產生器流程視窗，詳細內容請參閱 4。

3.4.2 TRAIN教導(TRAIN)

按此按鈕可以進入教導對話視窗，詳細內容請參閱 5。

3.4.3 比對條件屬性(PASS LEVEL)

Test Research Inc.

132 TR7500SeriesUserGuide–Software

3.4.3.1 元件形式(By Component Type)

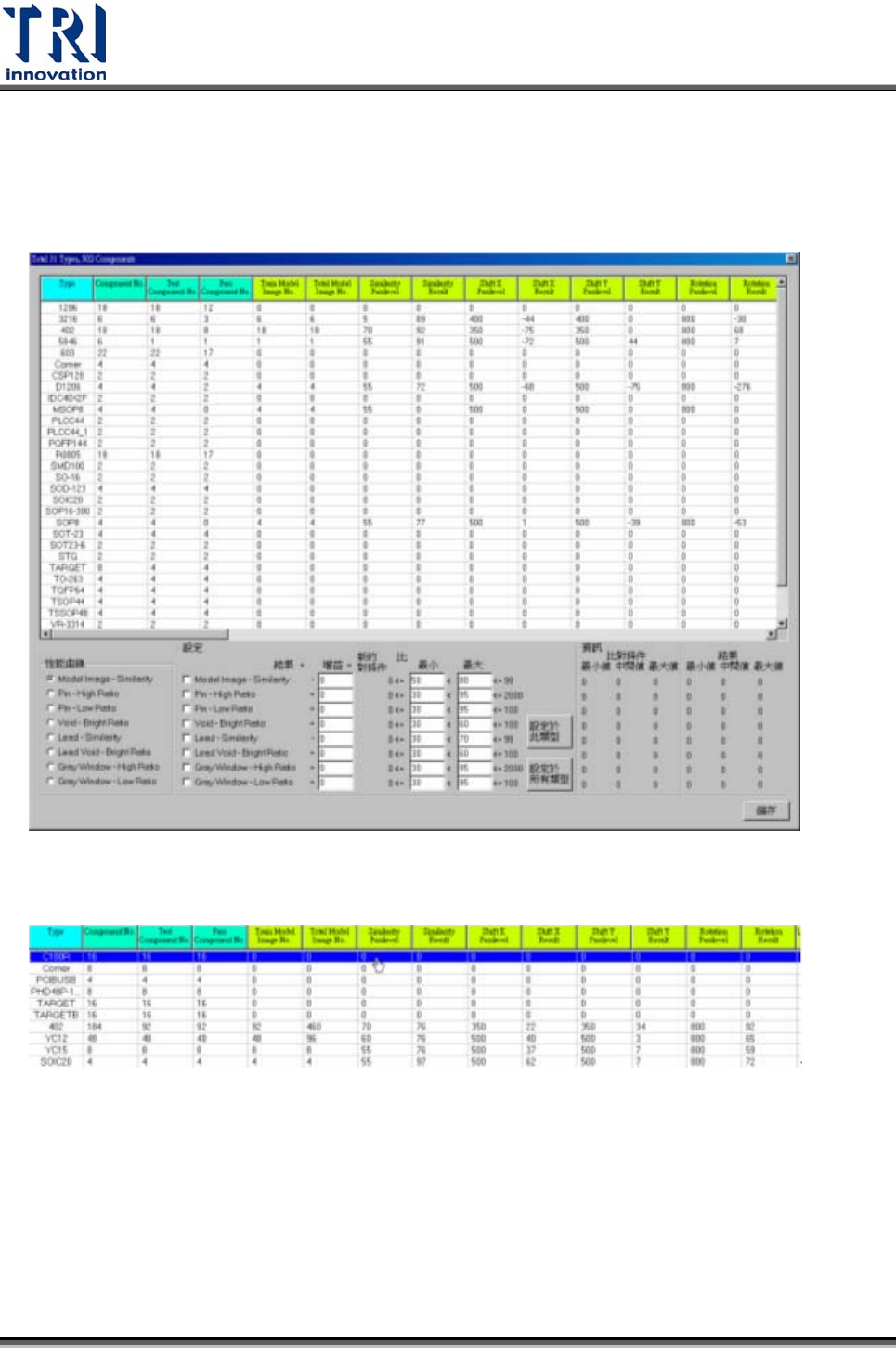

 依元件形式來設定比對條件，開啟後出現以下視窗。

 在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資

訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。

Test Research Inc.

 TR7500SeriesUserGuide–Software 133

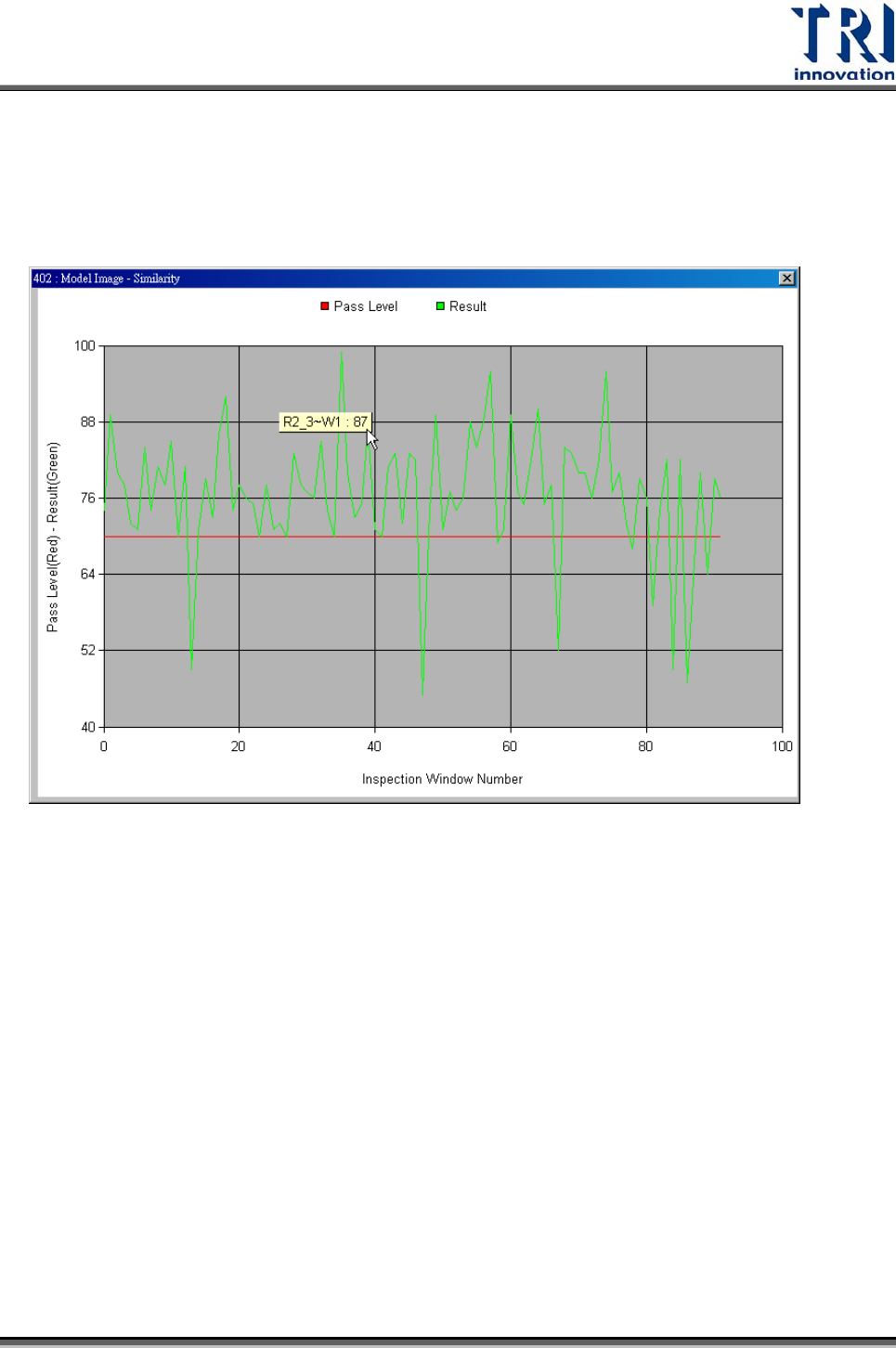

 在[性能曲線]點選檢測框種類後，在想要查看的形式名稱上按滑鼠右鍵兩下，就可

以顯示出該形式中所有元件檢測的結果平均值。橫軸表此形式的每一顆元件，縱軸

表分數，綠色是每顆元件檢測平均值，紅色是該參數的比對條件，在圖上點選可顯

示出元件名稱。

 在元件資料表中點選的元件形式資料會被列在[資訊]欄位中，可以作為使用者設定

參數的參考。其意義為：

z 比對條件-最小值–上列所選擇形式中所有元件的對應檢測參數最小值。

z 比對條件-平均值–上列所選擇形式中所有元件的對應檢測參數的平均值。

z 比對條件-最大值–上列所選擇形式中所有元件的對應檢測參數最大值。

z 結果-最小值–上列所選擇形式中所有元件的此檢測框檢測結果最小值。

z 結果-平均值–上列所選擇形式中所有元件的此檢測框檢測結果平均值。

z 結果-最大值–上列所選擇形式中所有元件的此檢測框檢測結果最大值。
