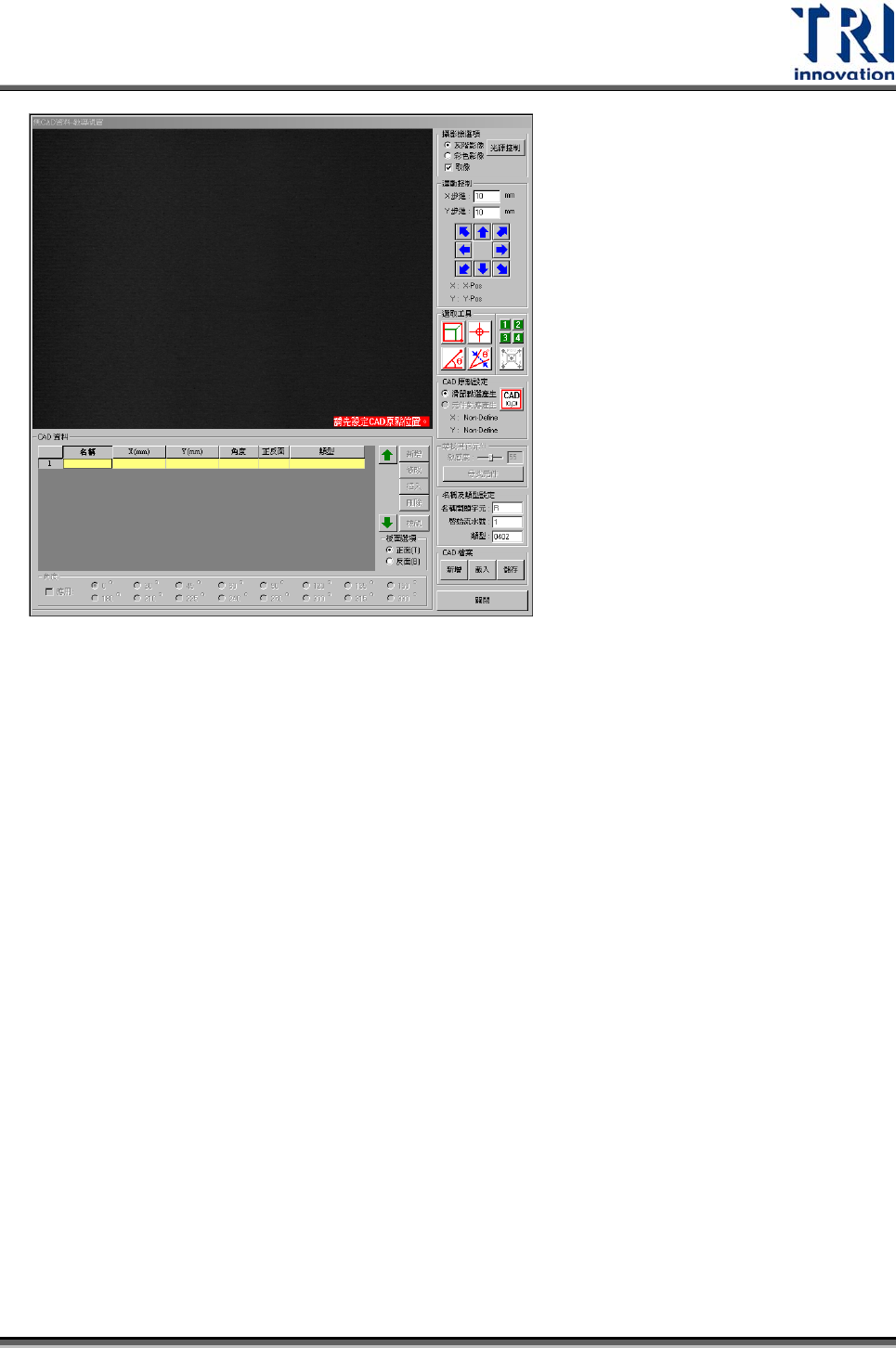

3.4.9.3 細部功能介紹

1) 攝影機選項－勾選[取像]攝影機即開始擷取及時影像。可以點選要看[灰階影像]

或是[彩色影像]。點選[光源控制]會出現[光源控制編輯視窗]，可以在此設定燈光

的大小，但是若選擇擷取彩色影像的話，則燈光的大小就無法調整。

2) 運動控制－在此區域可以控制攝影機移動的方向及移動距離，亦可以直接在畫

面中按一下滑鼠右鍵來移動攝影機至指定位置。

3) 選取工具－提供五種選取工具來幫助我們建立 CAD 檔案。分別說明如下：

Test Research Inc.

 TR7500SeriesUserGuide–Software 145



方塊工具

z 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移動、旋轉，

或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系統會以方塊之中心點

作為元件的座標。



十字工具

z 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來定義

CAD 座標，則系統會以十字交叉點作為元件的座標。
