3.4.9.3 細部功能介紹

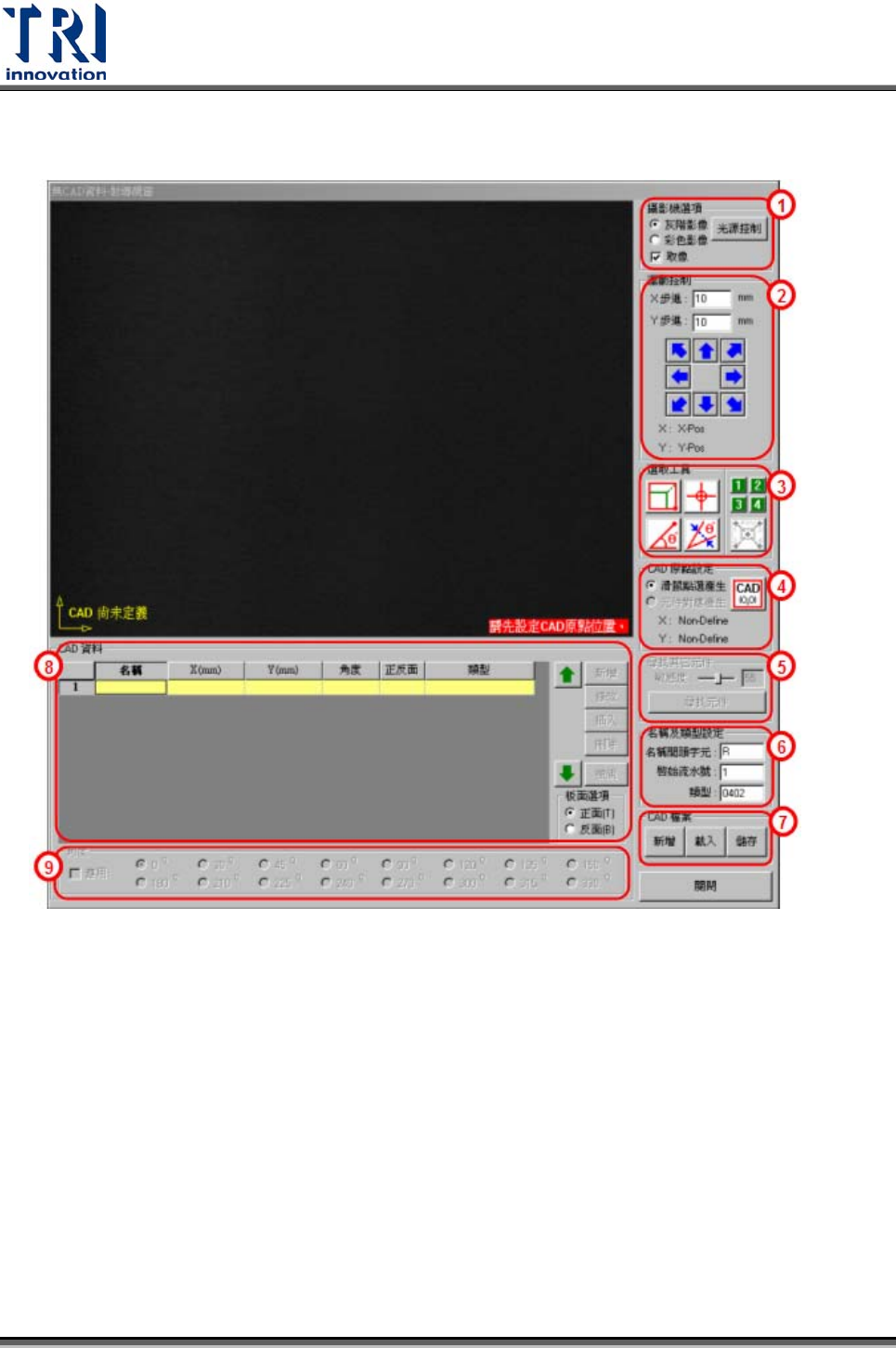

1) 攝影機選項 － 勾選[取像]攝影機即開始擷取及時影像。可以點選要看[灰階影像]
或是[彩色影像]。點選[光源控制]會出現[光源控制編輯視窗]，可以在此設定燈光
的大小，但是若選擇擷取彩色影像的話，則燈光的大小就無法調整。
2) 運動控制 － 在此區域可以控制攝影機移動的方向及移動距離，亦可以直接在畫
面中按一下滑鼠右鍵來移動攝影機至指定位置。
3) 選取工具 － 提供五種選取工具來幫助我們建立 CAD 檔案。分別說明如下：
Test Research Inc.
TR7500SeriesUserGuide–Software 145
方塊工具
z 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移動、旋轉，
或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系統會以方塊之中心點
作為元件的座標。
十字工具
z 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來定義
CAD 座標，則系統會以十字交叉點作為元件的座標。
