TR7500SeriesUserGuide–Software 161

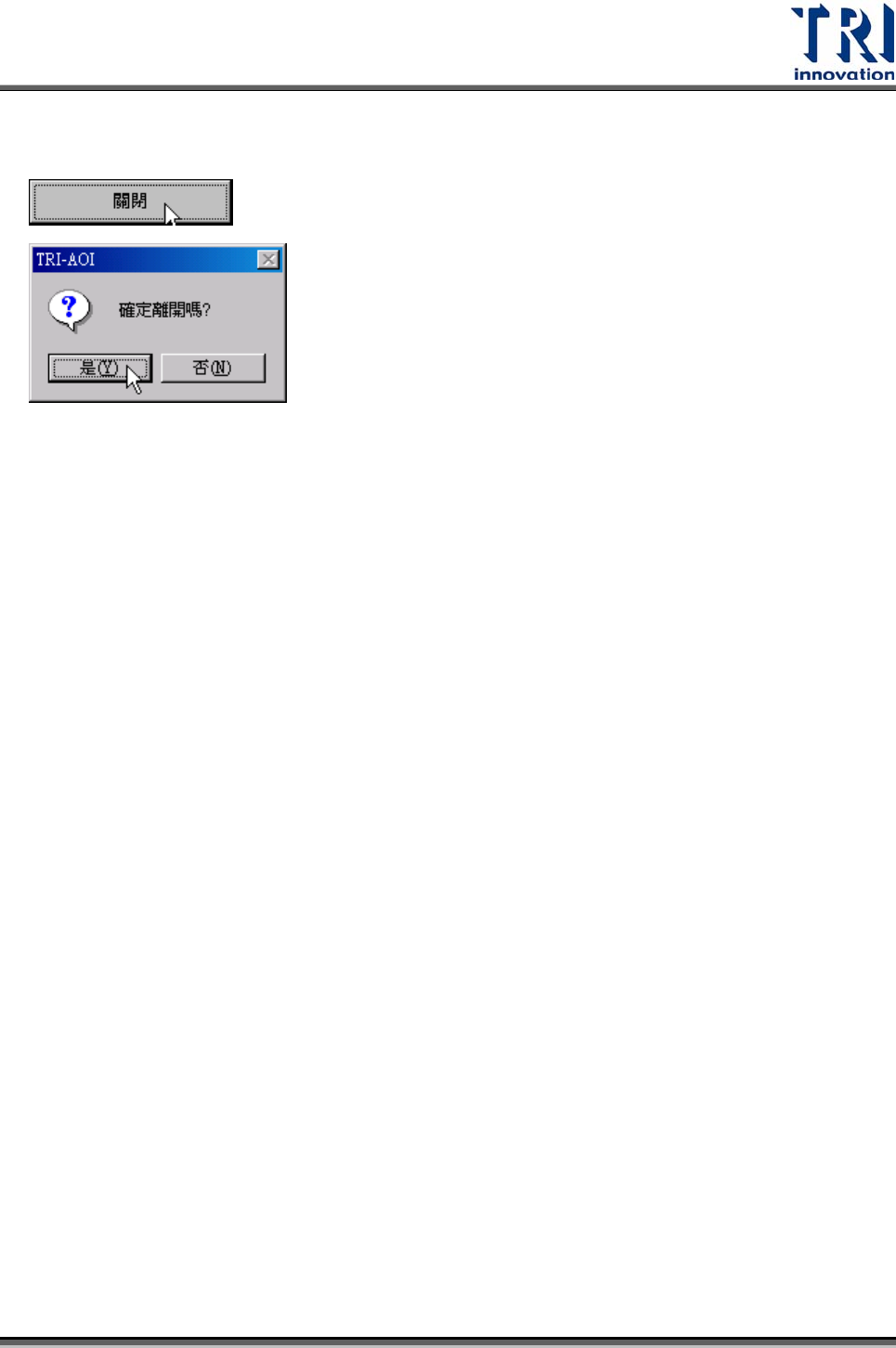

Step10. 按下[關閉]，確定離開。
3.4.9.5 載入已存在的 AOI 檔案
Step1. 選擇[CAD 檔案/載入]來開啟舊檔。

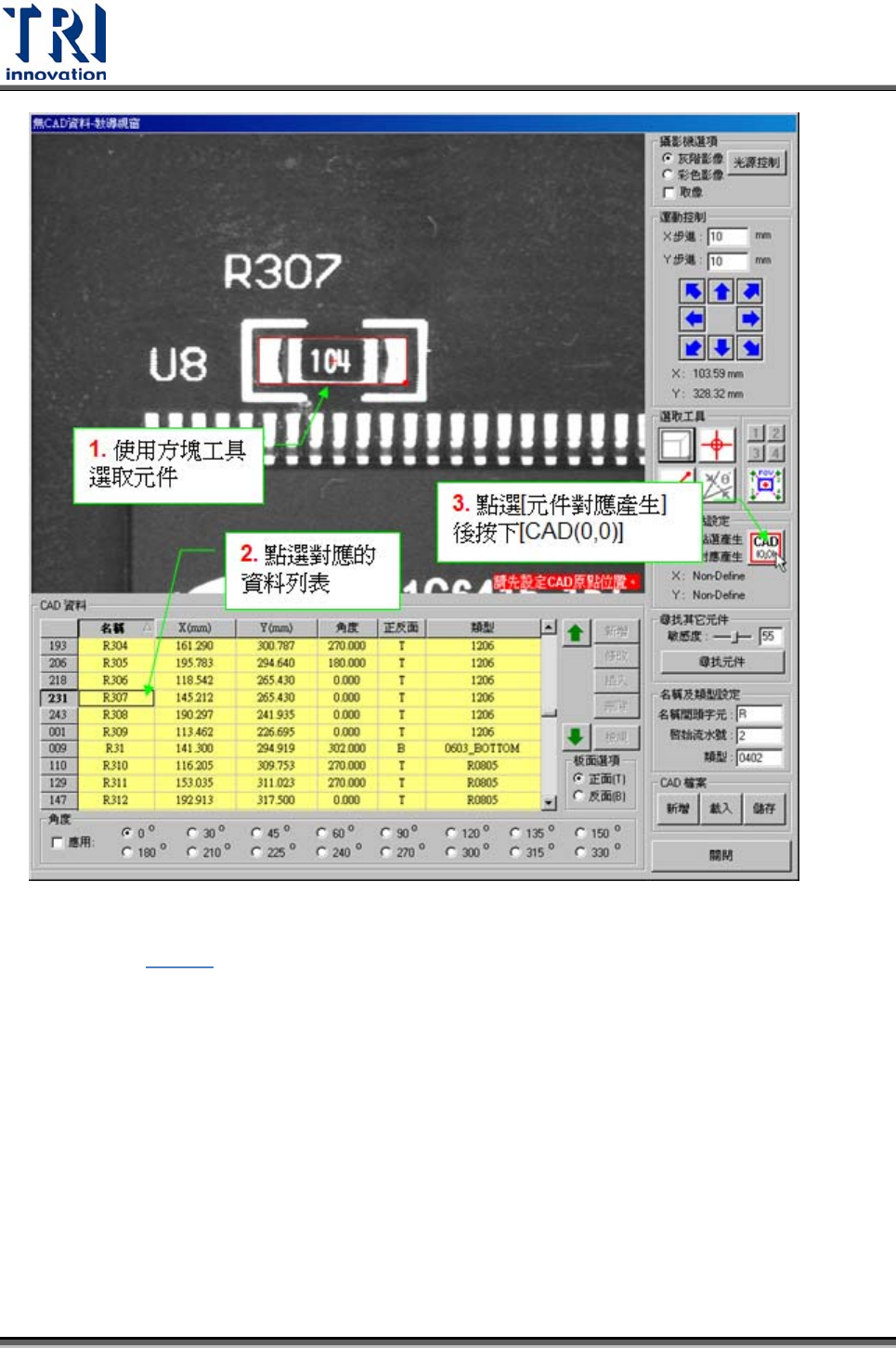

Step2. 設定原點。在[CAD 資料]列表中點選一目標元件，並移動工具至元件中心位
置，接著點選[CAD 原點設定/元件對應產生]後，按下[CAD(0,0)]按鈕。
Test Research Inc.
162 TR7500SeriesUserGuide–Software
Step3. 依
3.4.9.4 之流程繼續新增其他元件座標後儲存AOI檔案。
