Test Research Inc.
TR7500SeriesUserGuide–Software 165
Step8. 按下[程式/Train 教導]或[Train ]按鈕，進入學習視窗。
Step9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。詳細說請見 5.6.8
節。
Step10. 按下[工具(Utilities)/FOV 取像(Capture FOV Images)]，重新擷取 FOV 影像
即可。
3.4.9.7 Non CAD 功能新界面(v.2.4 版本後)
在 2.4版後，Non CAD 功能界面更新如下，僅界面排列更新，功能如上述各章節所
述。
3.4.9.8 新 Non CAD 製作方式(v.3.6 版本後)
為節省標準 Non CAD程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本
Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。
Test Research Inc.
166 TR7500SeriesUserGuide–Software
Step1. 在登錄檔中新增 DWORD 參數 Newnoncad = 1。

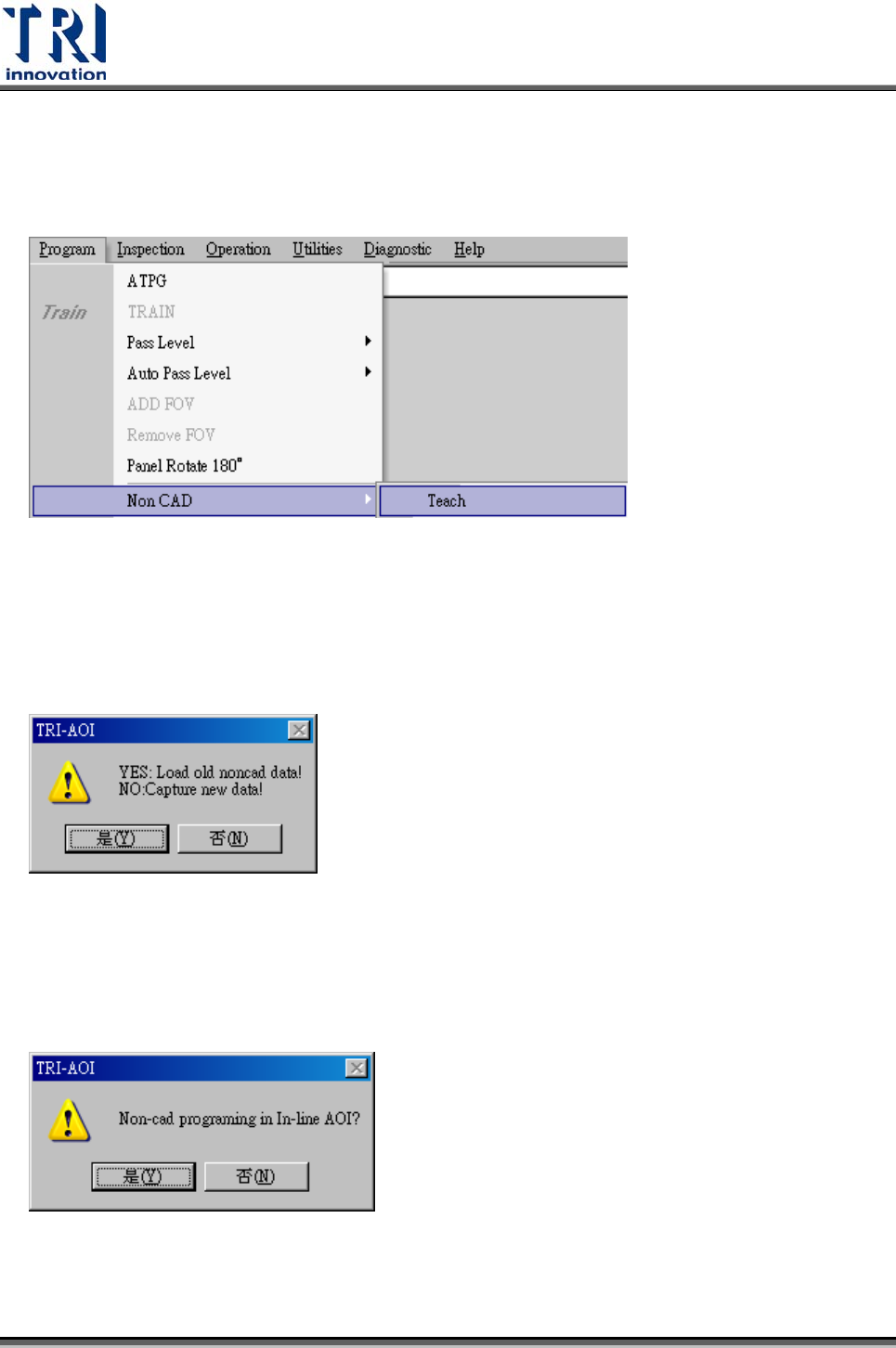

Step2. 重新開啟程式，選擇[Program/ Non CAD/ Teach]以開啟本功能。此功能只在
未載入專案(*.pre)時使用。
Step3. 系統出現以下視窗，按下按下[是]表示要載入之前抓取的影像進行編輯，必須
在之前有抓取影像，即在[C:\noncaddata]資料夾中存在有影像資料才可以載
入。[否]表示要重新抓取影像，且原先儲存在[C:\noncaddata]資料夾中的影
像會被清除。
Step4. 接著系統會出現[Non-cad programming in Inline AOI?]。需選擇在掃完 8X8
的大圖後，是否要在 AOI上進行 Non CAD 製作，還是在離線編輯器上進
行。選擇[是]的話，系統就不會儲存單張 FOV影像，選擇[否]的話系統除了
大圖影像外亦會儲存 FOV影像工使用者複製到遠端編輯器使用。
Test Research Inc.
TR7500SeriesUserGuide–Software 167

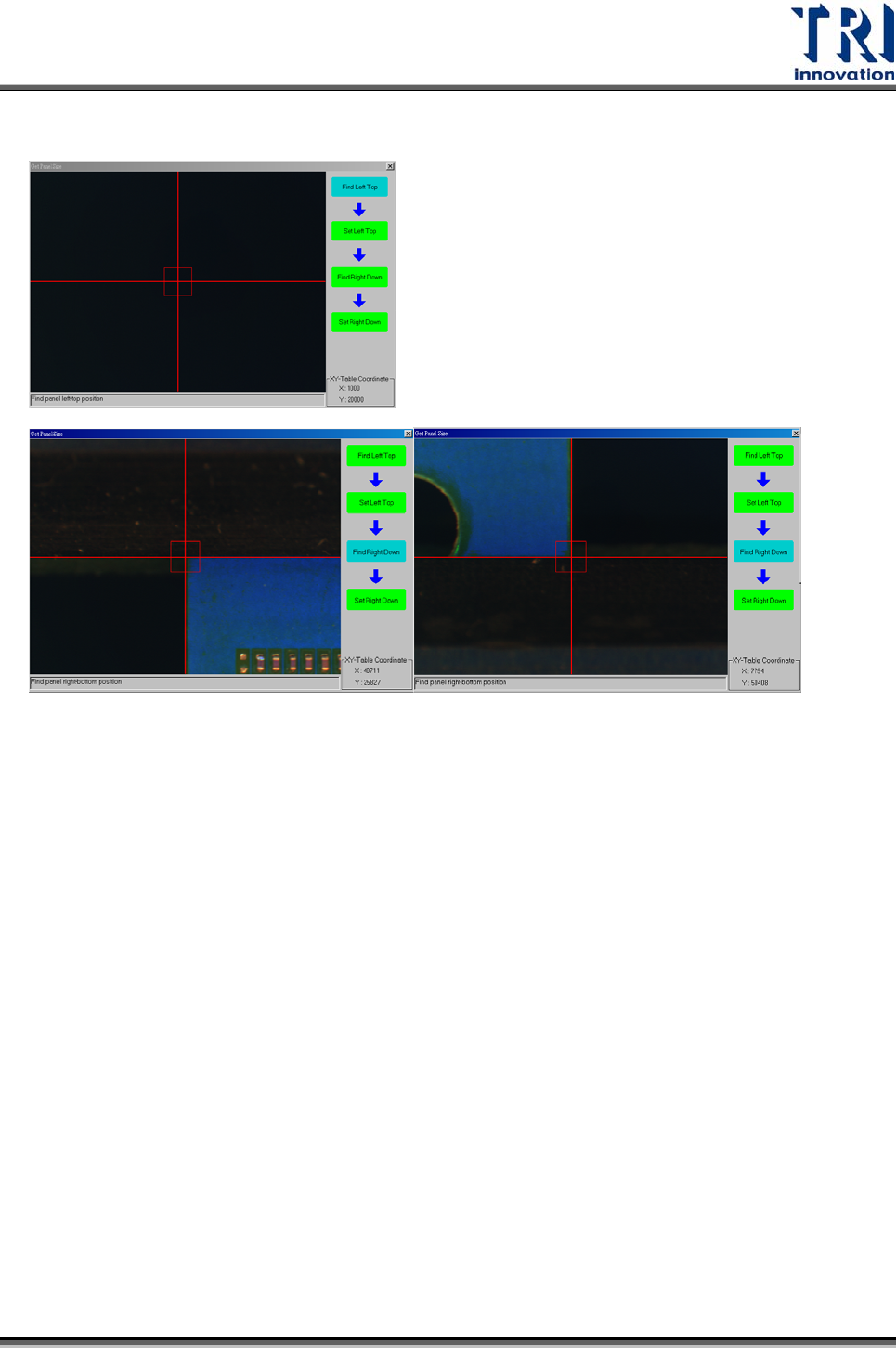

Step5. 設定機板的左上角及右下角位置，接著進行掃圖。
Step6. 掃完圖後會出現 8X8 的大圖影像，如設定要在離線編輯器製作，需將 AOI 電
腦之[C:\noncaddata]目錄複製到離線編輯器電腦的相同目錄下。
