Test Research Inc. 6 TR7500SeriesUserGuide – Software 2.2 產生元件資料檔在建立新程式時須將 CAD 檔案轉檔成為 AOI 機台可以使用的 AOI 檔案 (*.aoi) 。系統目前有兩個預設轉檔程式，分別為 [FABMaster] 及 [Default] 。若原始的 CAD 檔案為 FABMaster 程式所轉出的 ASC 檔案 (parts.asc) ，可以使用 […

Test Research Inc.

 TR7500SeriesUserGuide–Software 5

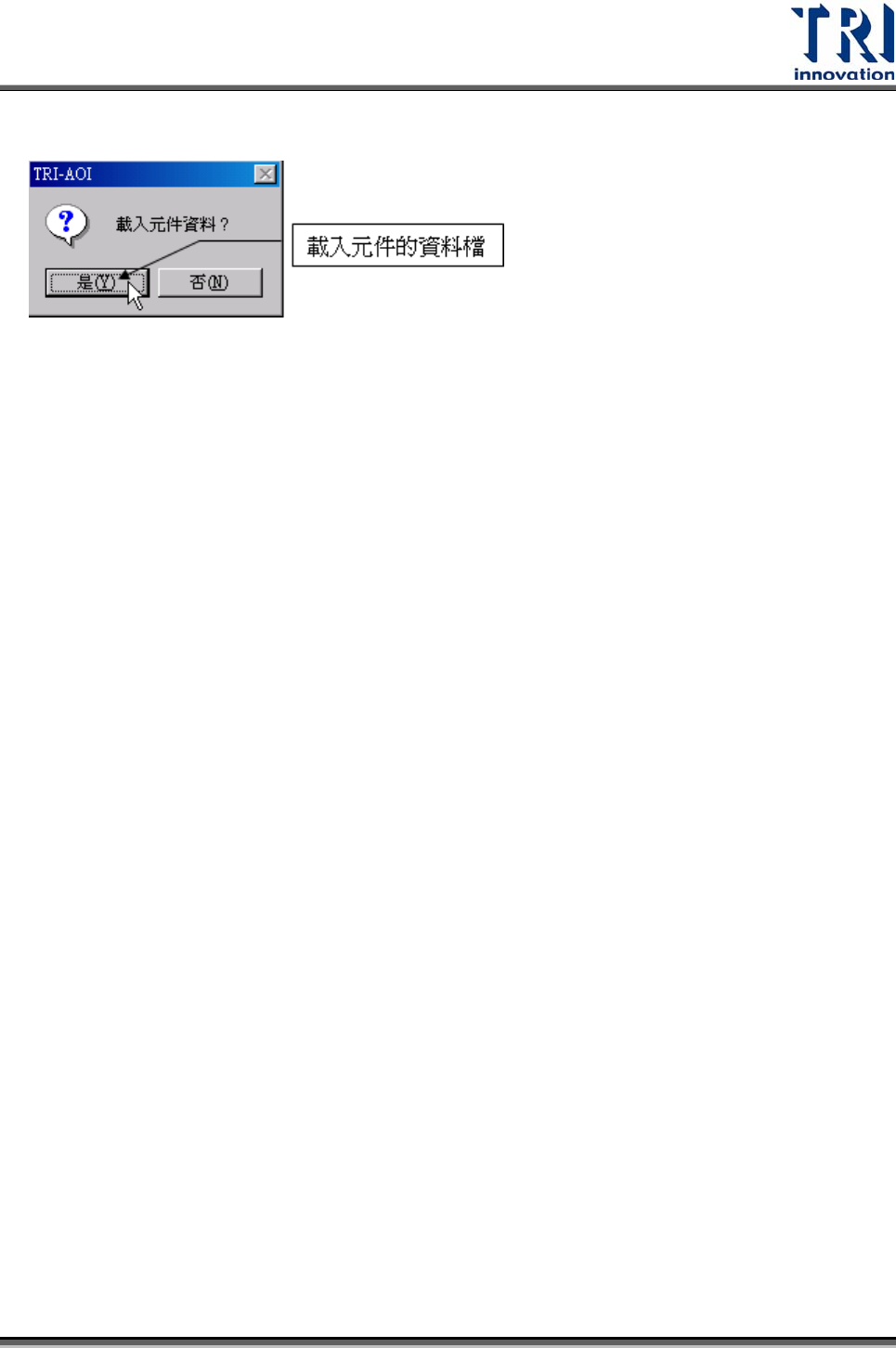

4) 按下[是]，載入元件資料

Test Research Inc.

6 TR7500SeriesUserGuide–Software

2.2 產生元件資料檔

在建立新程式時須將 CAD檔案轉檔成為 AOI 機台可以使用的 AOI 檔案(*.aoi)。系統

目前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若原始的 CAD 檔案為

FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使用[FabMaster]轉檔程式將

CAD 檔轉為 AOI檔。若是其他類型的 CAD，則使用者須先將其編輯為含有[元件名

稱]、[X 方向座標]、[Y 方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程

式將檔案轉成 AOI檔。[元件名稱]欄位的內容需為鍵盤上可以直接打出的文字、數字

或符號。[元件形式]欄位的內容需為鍵盤上可以直接打出的文字、數字或底線符號

(“_”)。若以上述以外之其他特殊符號命名則系統將無法正確顯示或儲存。

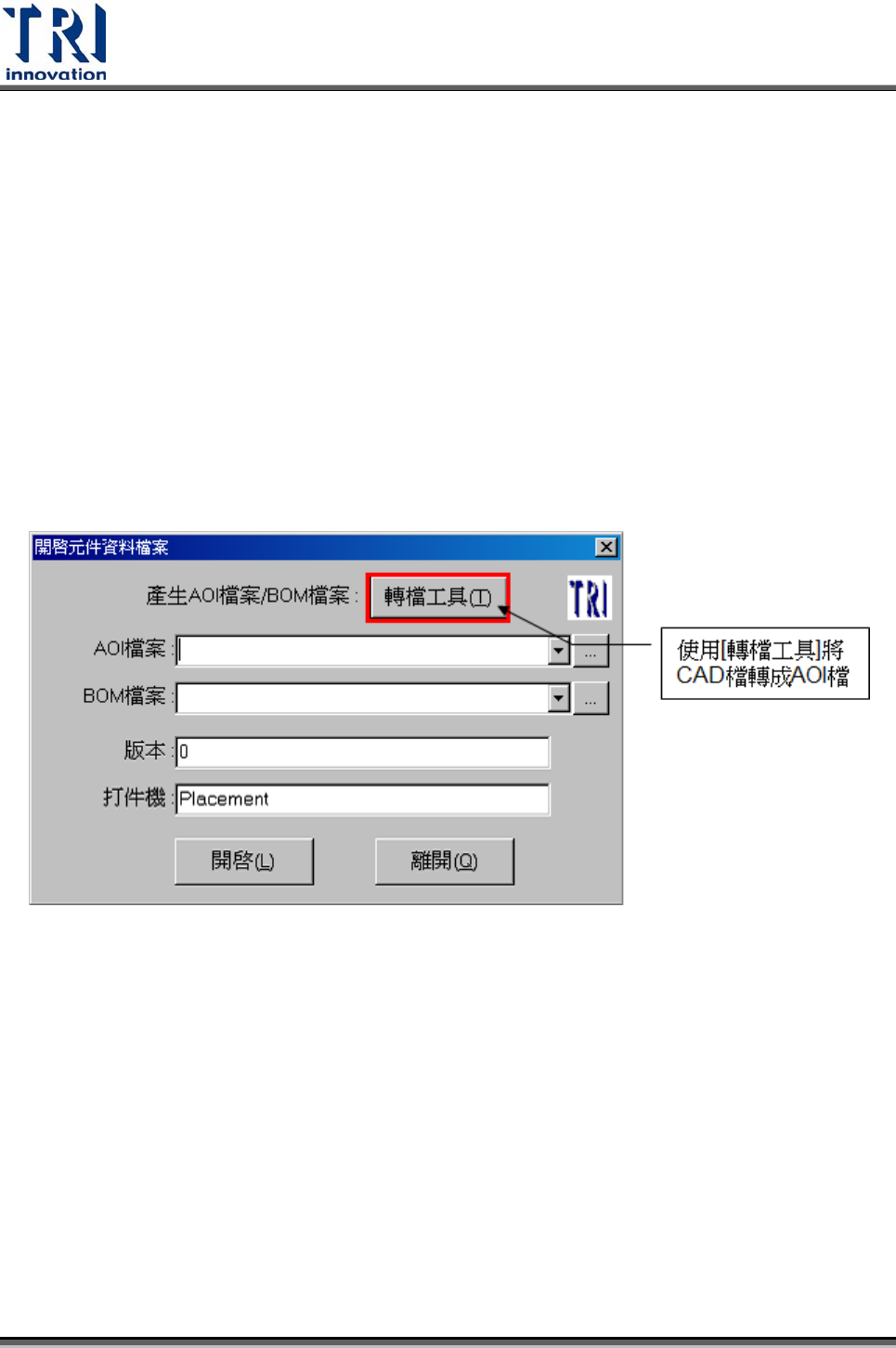

1) 將 CAD檔轉換成為 AOI 檔案

Test Research Inc.

 TR7500SeriesUserGuide–Software 7

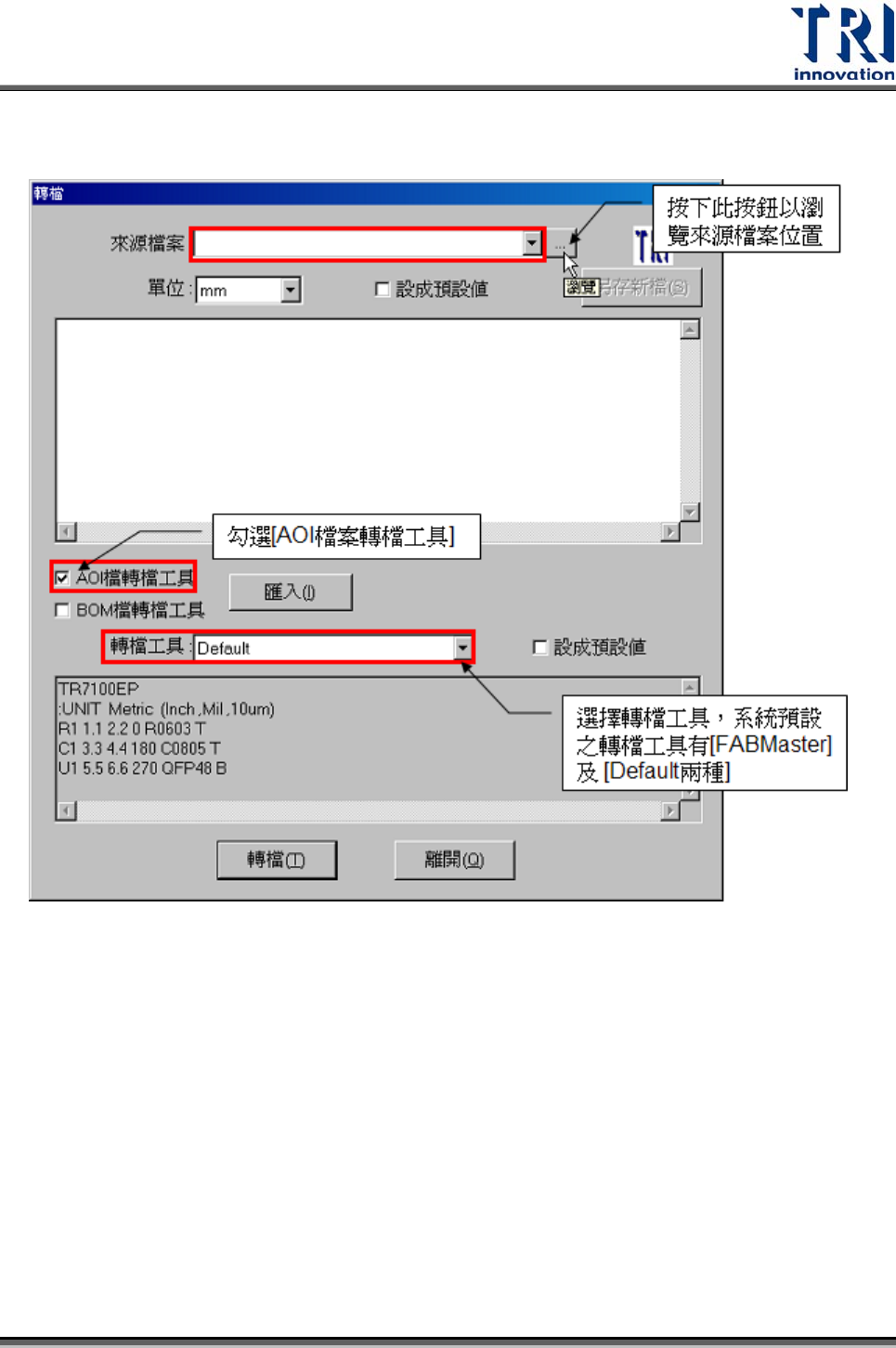

2) 轉檔工具對話框
