Test Research Inc.  TR7500SeriesUserGuide – Software 169 Step9. 設定 [Weighting] 和 [Mask] 。

Test Research Inc.

168 TR7500SeriesUserGuide–Software

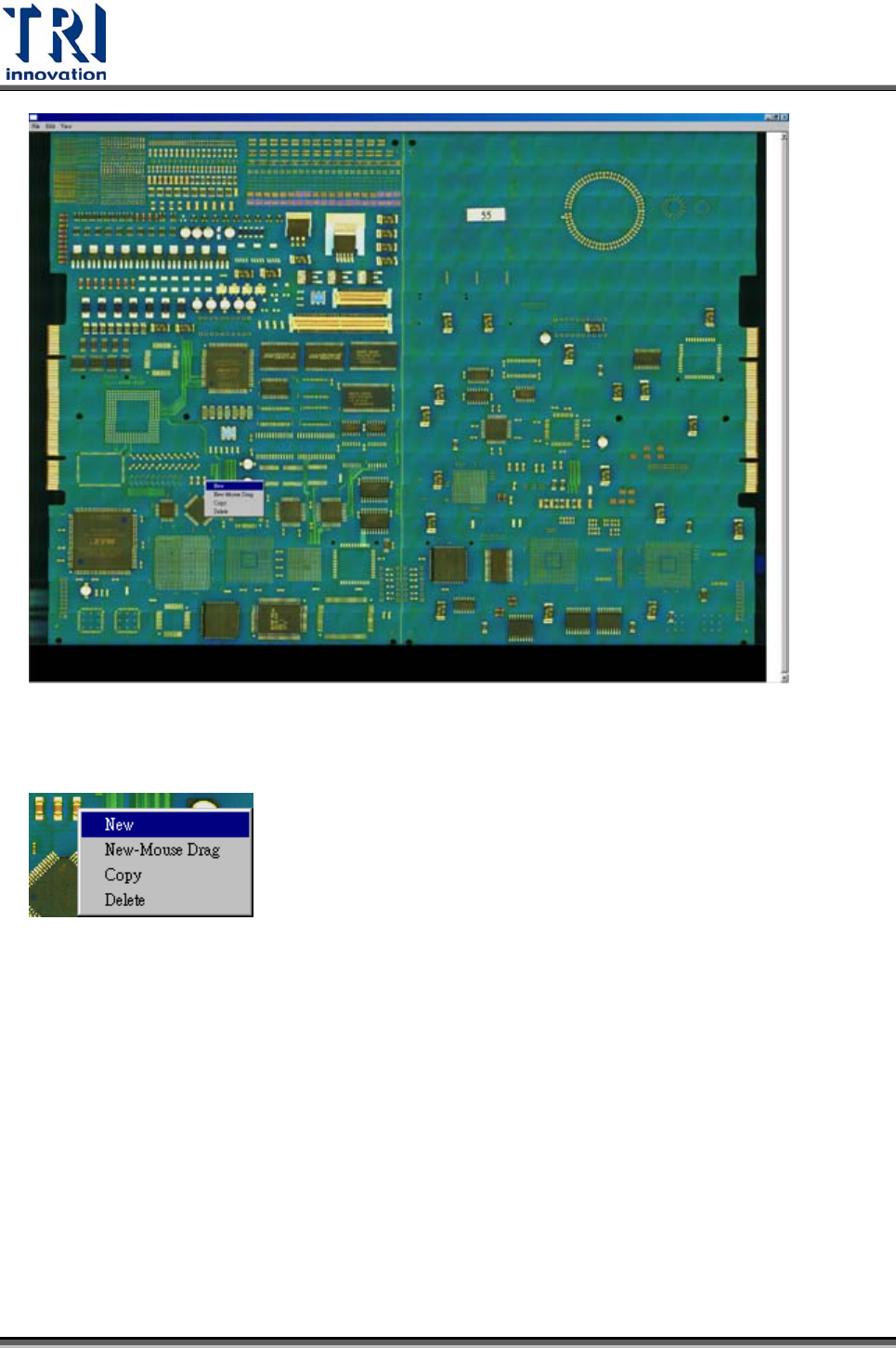

Step7. 新增元件。在大圖上將滑鼠移至元件中心後，按右鍵並選擇[New]。

Step8. 出現[Fov Image Dialog]，將所指定元件中的小矩形(約 20x20)拉至和元件大

小相同，再按右鍵選擇[Set Image]。此步驟是要加入影像作為複製其他元件

框時定位之用。

Test Research Inc.

 TR7500SeriesUserGuide–Software 169

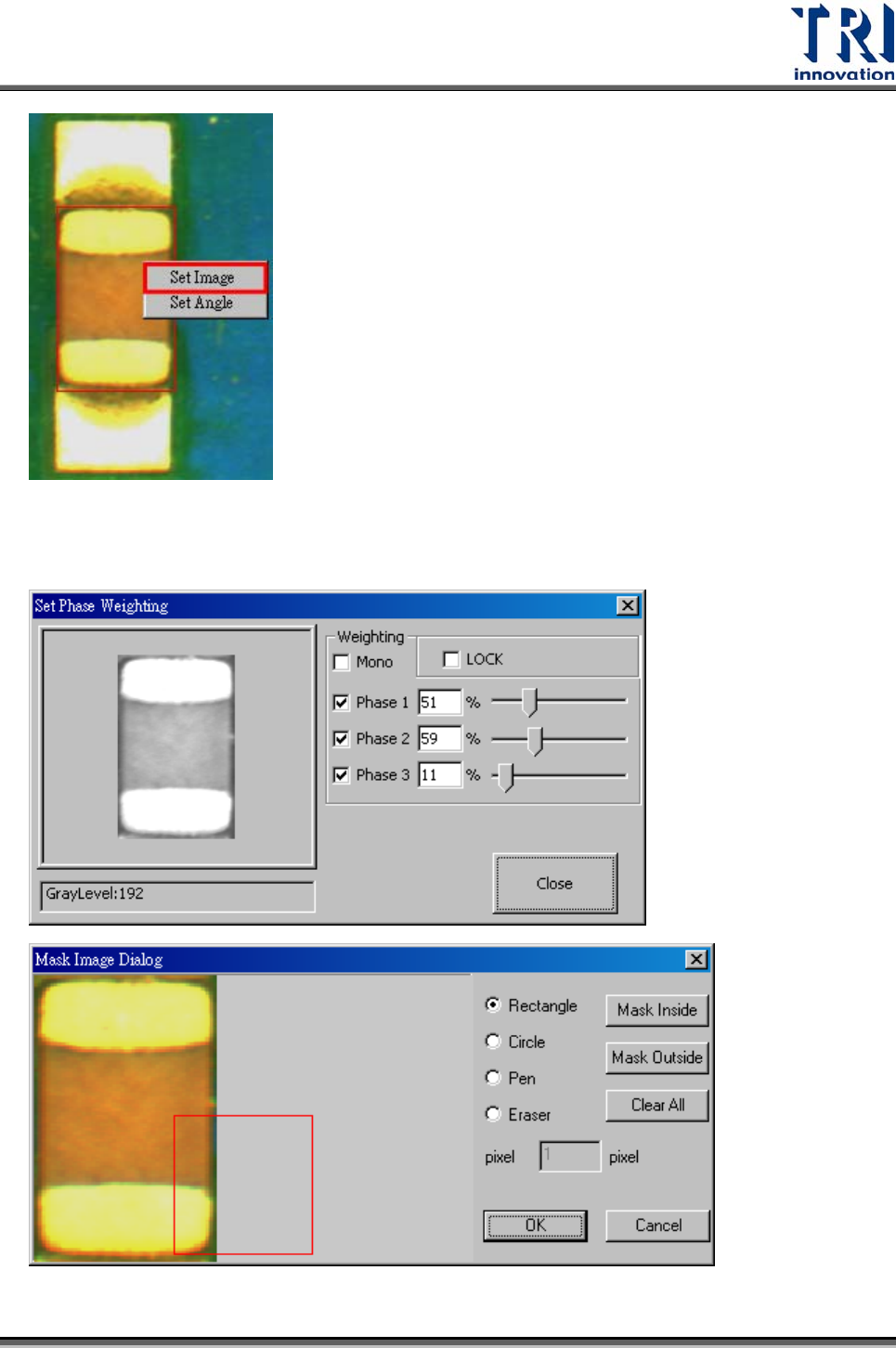

Step9. 設定[Weighting]和[Mask]。

Test Research Inc.

170 TR7500SeriesUserGuide–Software

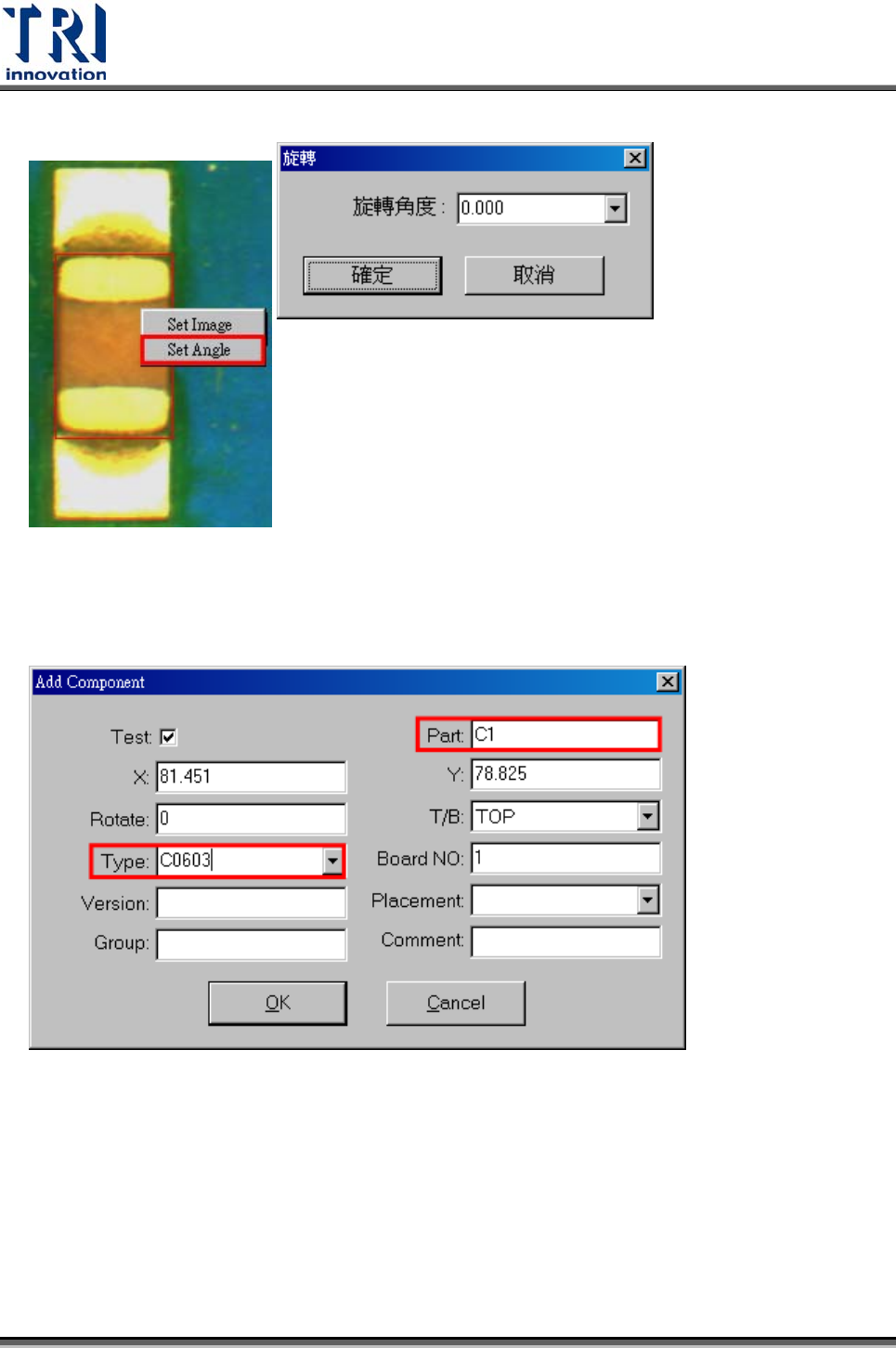

Step10. 如果有需要可以設定元件角度。

Step11. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需在[Type]中輸入元

件的類型，在[Part]中輸入元件名稱。

Step12. 在新增的元件上按滑鼠右鍵後，選擇[Copy]。
