Test Research Inc.  TR7500SeriesUserGuide – Software 177 3.4.14 載入腳位編號 (P IN N UMBER C HECK ) 可以將 Fabmaster 所轉出的 pin.asc 檔案載入來定義元件的腳位編號。

Test Research Inc.

176 TR7500SeriesUserGuide–Software

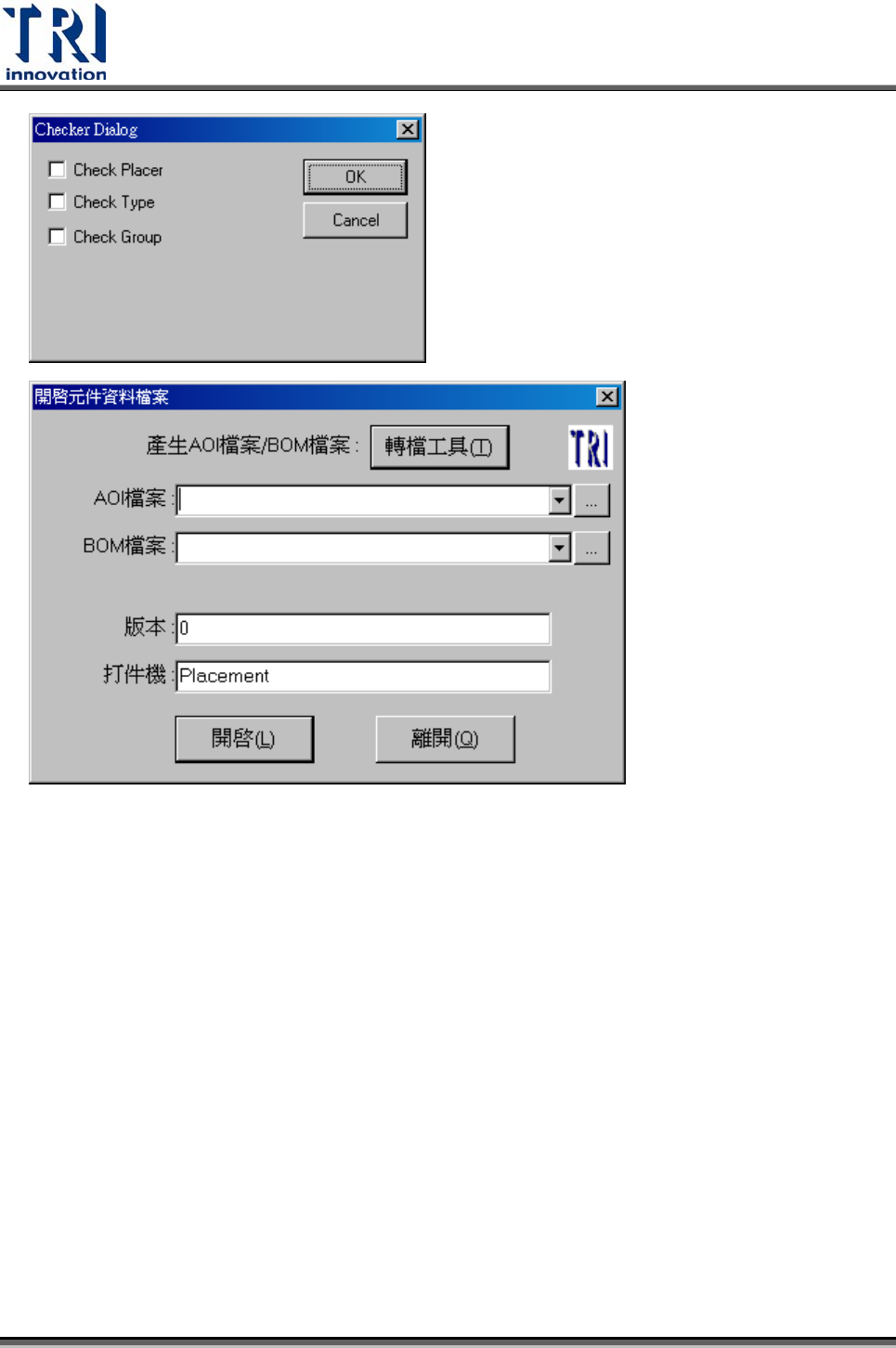

3.4.13 AOI檢查(A

OI CHECK)

 載入 AOI 檔案(AOI 檔案需完整包含所有欄位)，載入後系統會比對 Pre 與載入的

AOI 檔案中的元件資訊，只新增在 Pre中不存在且在 AOI 檔案中存在的元件。對於

在 Pre中存在且在 AOI 檔案中不存在的元件不做任何處理。新增的元件在系統中會

自動進行[Merge]。

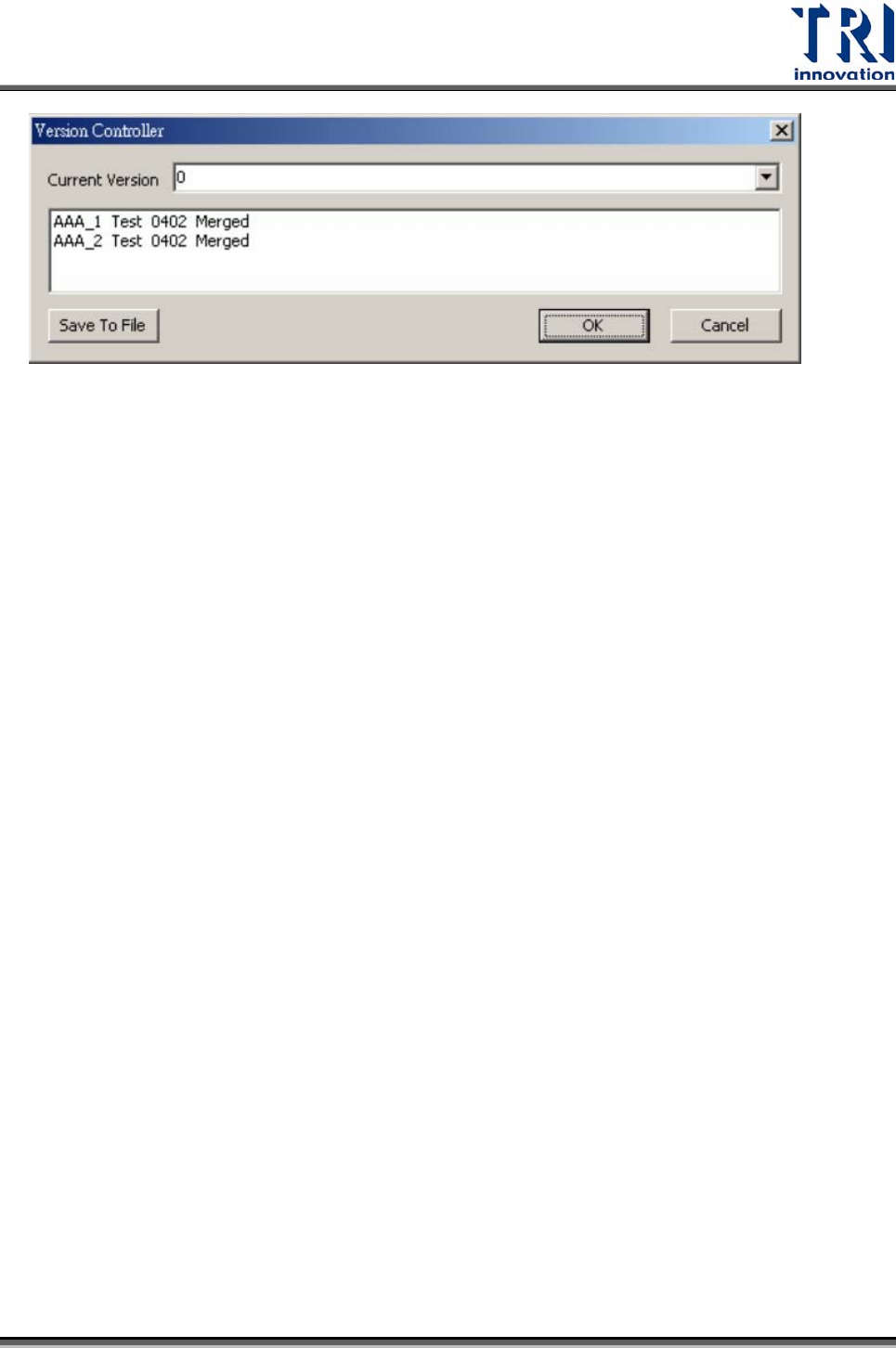

 AOI 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。

Test Research Inc.

 TR7500SeriesUserGuide–Software 177

3.4.14 載入腳位編號(P

IN NUMBER CHECK)

可以將 Fabmaster 所轉出的 pin.asc 檔案載入來定義元件的腳位編號。

Test Research Inc.

178 TR7500SeriesUserGuide–Software

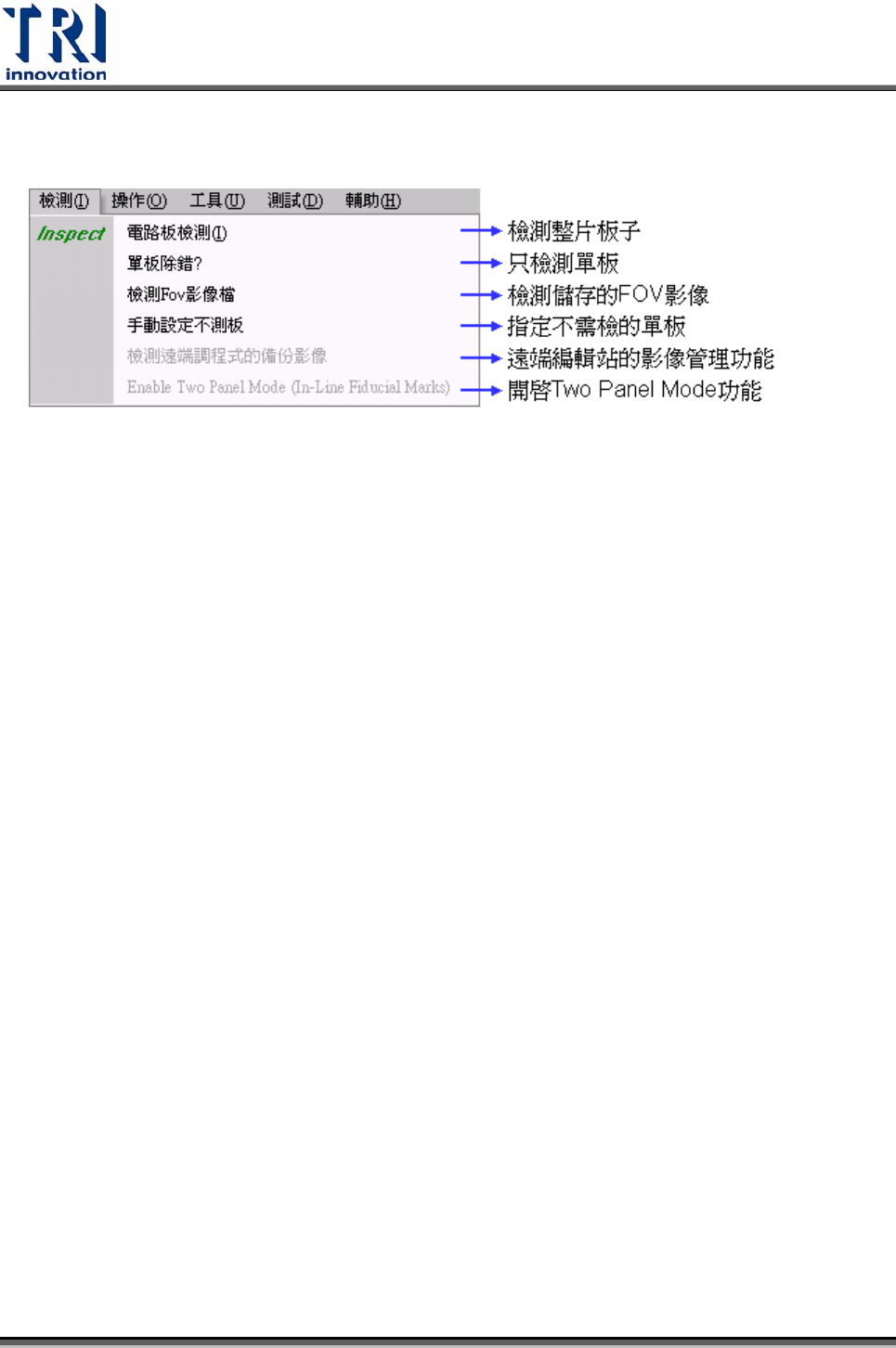

3.5 檢測(Inspection)

3.5.1 電路板檢測(INSPECT PANEL)

以標準程序開始檢測電路板

3.5.2 單板除錯(DEBUG FOR SINGLE BOARD SET)

開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。

3.5.3 檢測 FOV影像(INSPECT FOV IMAGES)

檢測儲存在硬碟中的 FOV影像

3.5.4 手動設定不測板(MANUAL SKIP BOARD SETTING)

 可使用此功能指定某片單板略過不檢測，設定完成後系統會計算最佳路徑進行檢

測。

 如下圖所示，直接在圖示上點選所代表的板子，顯示綠色[O]表示要檢測，紅色[X]

表示不檢測。完成後按下[OK]即可。
