3.5.5 檢測遠端調程式的備份影像(INSPECT OFFLINE BACKUP FOV IMAGES)
遠端編輯站相關功能，請參見 9.4.2.3 之遠端編輯站影像管理。
3.5.6 ENABLE TWO PANEL MODE (IN-LINE FIDUCIAL MARKS)
此功能需要花費較大的記憶體，僅適用於較小的電路板，若電路板太大又開啟此功
能，可能會造成記憶體不足，程式需要重新啟動的問題。
一般的狀況下，系統會在進板後先尋找 Fiducial Mark，再進行整片板子的掃描，且在
掃電路板影像的同時進行檢測結果的運算。啟用本功能表示系統在進板後直接掃描整
片板子的影像，且在掃完電路板影像後，待下一片電路板進板完成時，才開始進行這
片板子的影像檢測運算。啟用本功能可減少 Fiducial Mark 掃描的時間以及掃描時停留
在端點運算的時間，但板子的檢測結果會較慢出現，大約會在下一片板子掃板完成前
完成。
開啟本功能會先詢問是否要掃一顆 Fiducial Mark的影像，若選擇確定，則系統會在掃
電路板影像之前先進行第一顆 Fiducial Mark的位置掃描，此動作可以幫助接下來掃描
電路板影像的定位。若選擇取消，則系統會直接以製作程式時紀錄的位置進行電路板
影像的掃描，此舉動可能會因為電路板每次停板位置些微不同，造成 FOV取像位置的
誤差。
Test Research Inc.
180 TR7500SeriesUserGuide–Software
由於系統是接收到下一片電路板進板完成後的訊號後，才開始進行電路板結果的運
算，故最後一片板子須按下鍵盤上的[ESC]鈕，系統才會開始計算最後一片電路板的
結果。
3.5.7 SHOP FLOW CONTROL
1) Semiconductor Equipment Communication Stard (SECS)

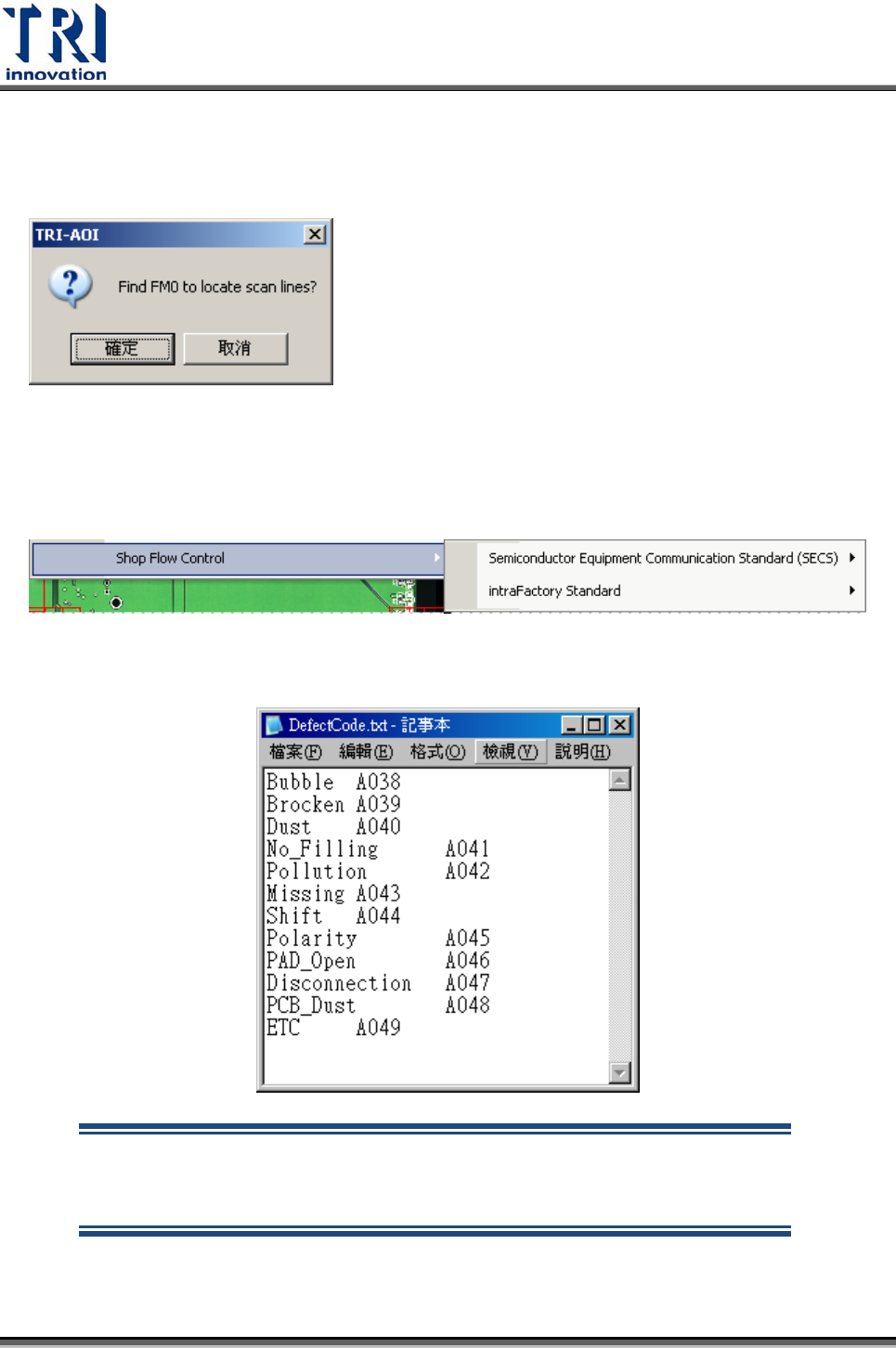

Step1. 建立文字檔名為[DefectCode.txt]位於路徑[C:\AOI\]中。文字檔案格式為
FailString DefectCode，兩者中間以[Tab]鍵做分隔，如下圖所示。
檔案內 Fail String 的順序即為 Priority 的順序，若使用此方法來定義
Priority，則原本系統內部的定義將不使用，故使用者必需在每個檢測框
設定 Fail String，並將 Fail String 全部定義在這個檔案內。
Test Research Inc.
TR7500SeriesUserGuide–Software 181
Step2. 按下[檢測(Inspect)/ Shop Flow Control/ Semiconductor Equipment
Communication Standard (SECS)/ Setting]。在[Marking Fail File Path]欄位
中設定文字檔的路徑。
Step3. 按下[檢測(Inspect)/ Shop Flow Control/ Semiconductor Equipment
Communication Standard (SECS)/ Enable]開啟本功能。
2) IntraFactory Standard
TRAOI 3.9 2009/11/26 以後的版本
功能說明
為了符合歐盟 Shop Flow Control 規範，AOI 主程式提供在檢測的流程中，進行下列
三道步驟的確認。
z 使用者輸入訂單編號(Lot Number)，由客戶端 SFC System 確認此訂單編號是否
可以讓 AOI機台進行檢測。
z 使用者刷了一筆條碼(BarCode)，由客戶端 SFC System 確認此條碼是否可以讓
AOI 機台進行檢測。
