Test Research Inc. 182 TR7500SeriesUserGuide – Software z AOI 機台在檢測完畢後，輸出 TRI 格式的檢測結果 XML (TRI_SECS_InspectionData.xml) 到 C:\AOI\intraF \InspectionResultFiles 。 注意事項 請在註冊碼中，將 [COMPANYNAME] 設成 [INTRAF] 。 使用說明 Ste…
Test Research Inc.
TR7500SeriesUserGuide–Software 181

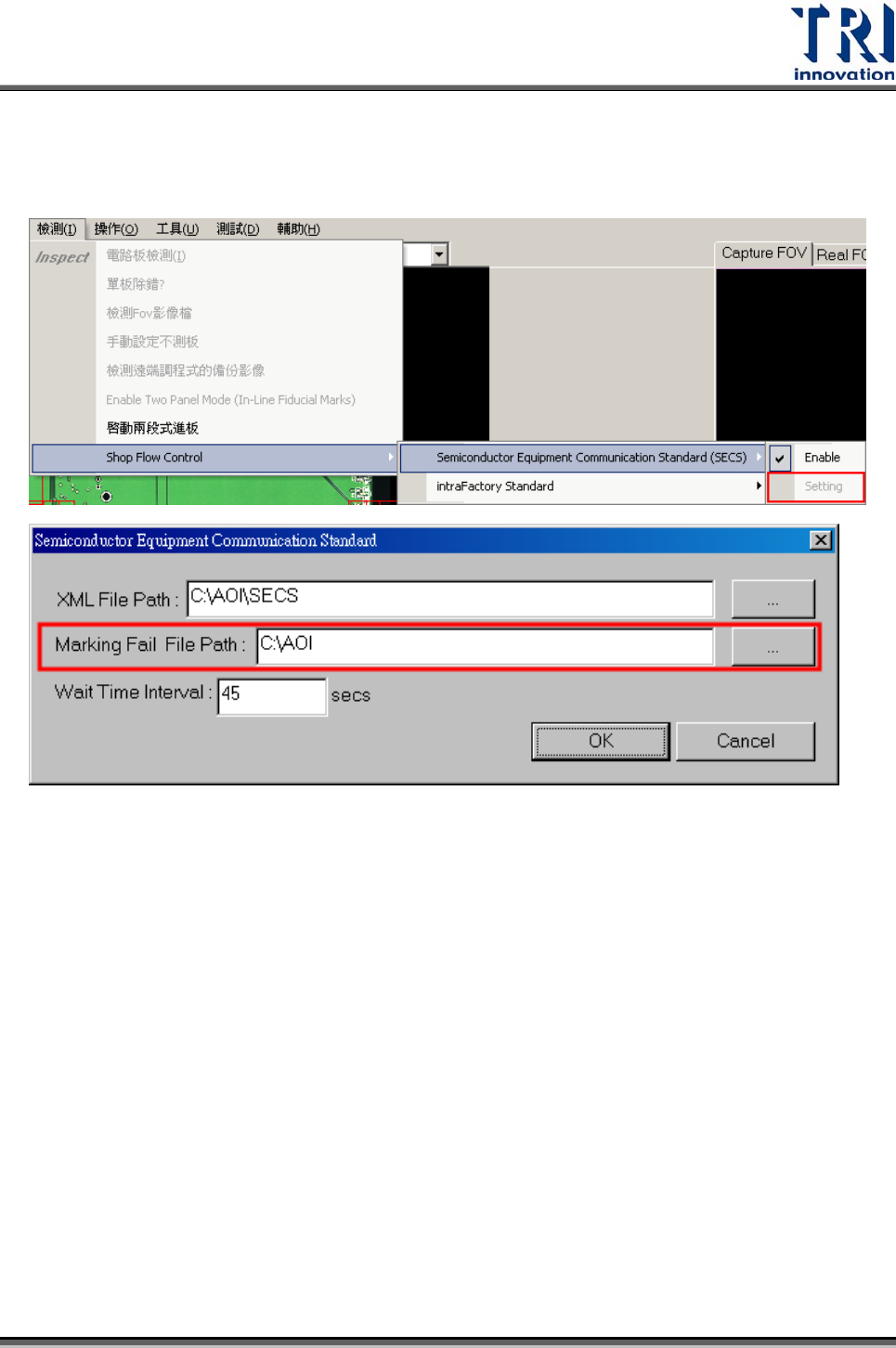

Step2. 按下[檢測(Inspect)/ Shop Flow Control/ Semiconductor Equipment
Communication Standard (SECS)/ Setting]。在[Marking Fail File Path]欄位
中設定文字檔的路徑。
Step3. 按下[檢測(Inspect)/ Shop Flow Control/ Semiconductor Equipment
Communication Standard (SECS)/ Enable]開啟本功能。
2) IntraFactory Standard
TRAOI 3.9 2009/11/26 以後的版本
功能說明
為了符合歐盟 Shop Flow Control 規範，AOI 主程式提供在檢測的流程中，進行下列
三道步驟的確認。
z 使用者輸入訂單編號(Lot Number)，由客戶端 SFC System 確認此訂單編號是否
可以讓 AOI機台進行檢測。
z 使用者刷了一筆條碼(BarCode)，由客戶端 SFC System 確認此條碼是否可以讓
AOI 機台進行檢測。
Test Research Inc.
182 TR7500SeriesUserGuide–Software
z AOI 機台在檢測完畢後，輸出 TRI 格式的檢測結果 XML
(TRI_SECS_InspectionData.xml)到 C:\AOI\intraF \InspectionResultFiles。
注意事項
請在註冊碼中，將[COMPANYNAME]設成[INTRAF]。
使用說明

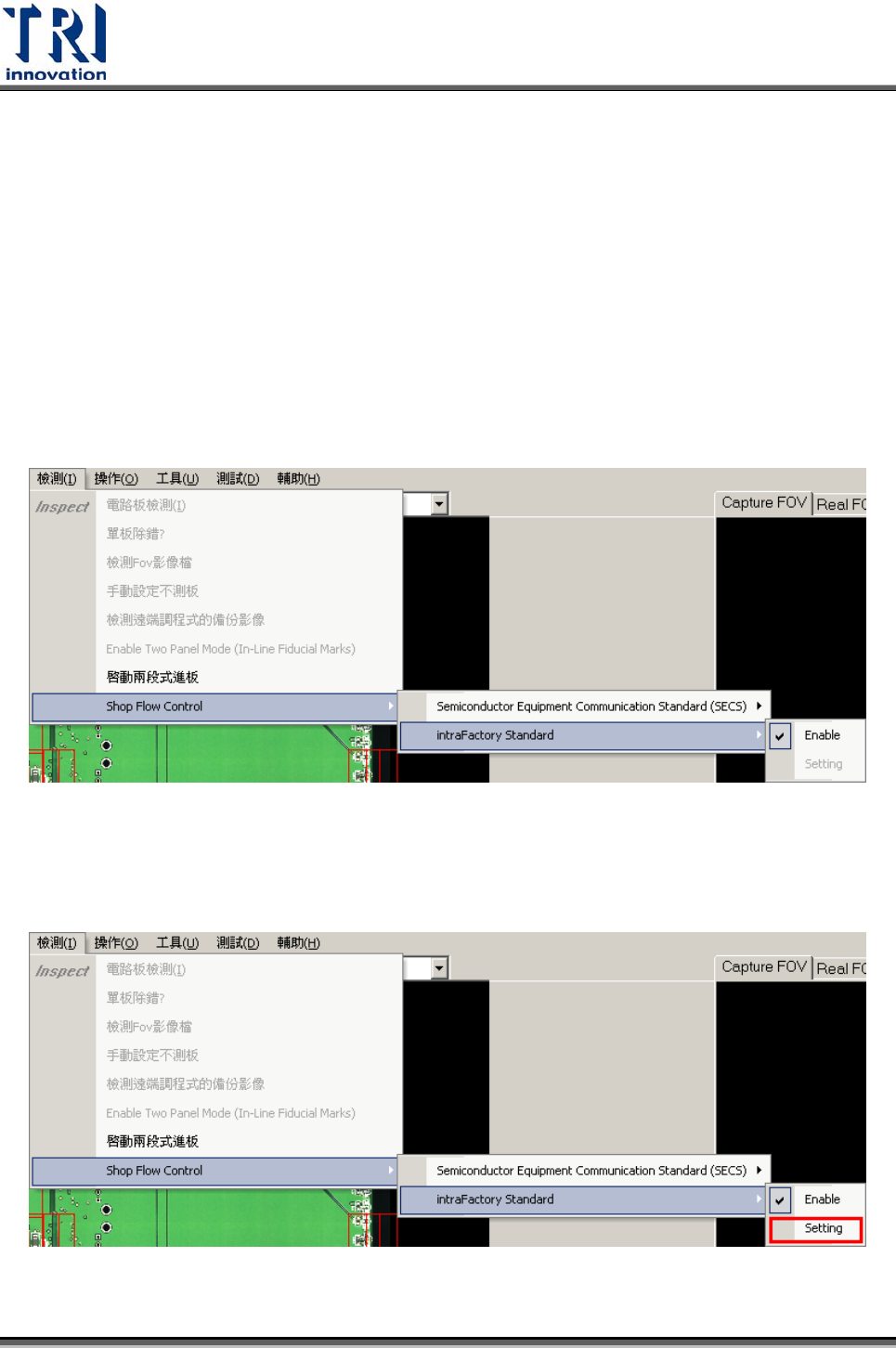

Step1. 勾選[Enable]，啟動[intraFactory Standard]功能。
Step2. 使用者可以確認和客戶端 SFC System 彼此交換資訊的相關設定是否 OK。

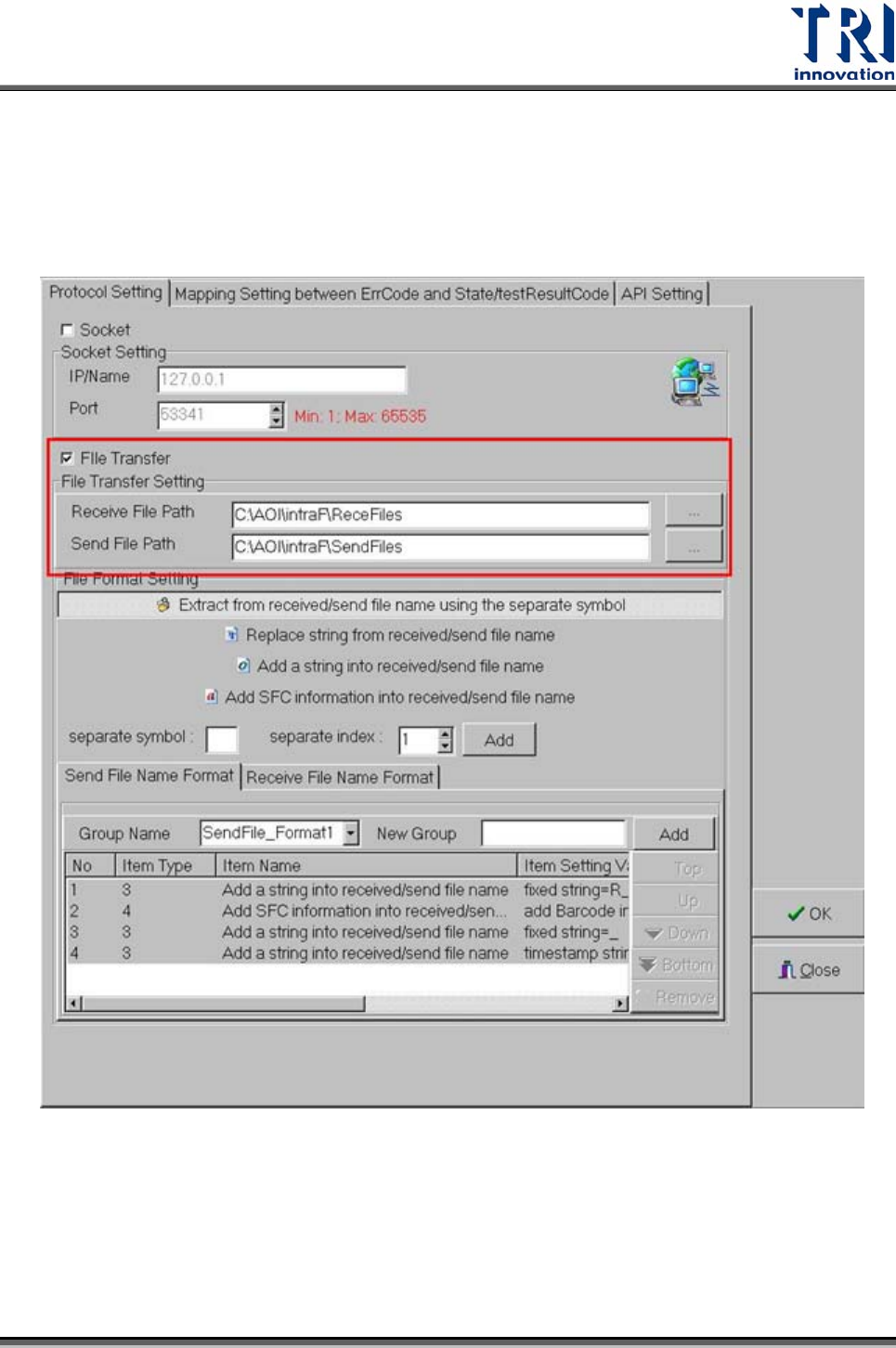

1. 使用者按下[Setting]
2. 此時會跳出設定的頁面如下。目前的範例是使用檔案交換的方式，和客
戶端 SFC System 進行溝通，所以使用者需要注意的是檔案交換的資料
Test Research Inc.
TR7500SeriesUserGuide–Software 183
夾設定。[Receive File Path]是指 AOI機台收取客戶端 SFC System 丟過
來的檔案所存放的資料夾。[Send File Path]是指 AOI 機台送給客戶端
SFC System 的檔案所存放的資料夾。所以理論上來說，客戶端 SFC
System 的[Receive File Path]和[Send File Path]應該是和 AOI 機台的設
定相反。
Step3. 使用者開啟專案檔時，AOI 主程式會將專案檔中所儲存的訂單編號(Lot
Number)送往客戶端的 SFC System 進行此訂單確認，檢查是否可以進行檢
測。
Step4. 如果是開啟舊檔(Open Project)，則在開啟專案檔的時候會進行訂單編號的確
