Test Research Inc.
TR7500SeriesUserGuide–Software 183
夾設定。[Receive File Path]是指 AOI機台收取客戶端 SFC System 丟過
來的檔案所存放的資料夾。[Send File Path]是指 AOI 機台送給客戶端
SFC System 的檔案所存放的資料夾。所以理論上來說，客戶端 SFC
System 的[Receive File Path]和[Send File Path]應該是和 AOI 機台的設
定相反。
Step3. 使用者開啟專案檔時，AOI 主程式會將專案檔中所儲存的訂單編號(Lot
Number)送往客戶端的 SFC System 進行此訂單確認，檢查是否可以進行檢
測。
Step4. 如果是開啟舊檔(Open Project)，則在開啟專案檔的時候會進行訂單編號的確
Test Research Inc.
184 TR7500SeriesUserGuide–Software

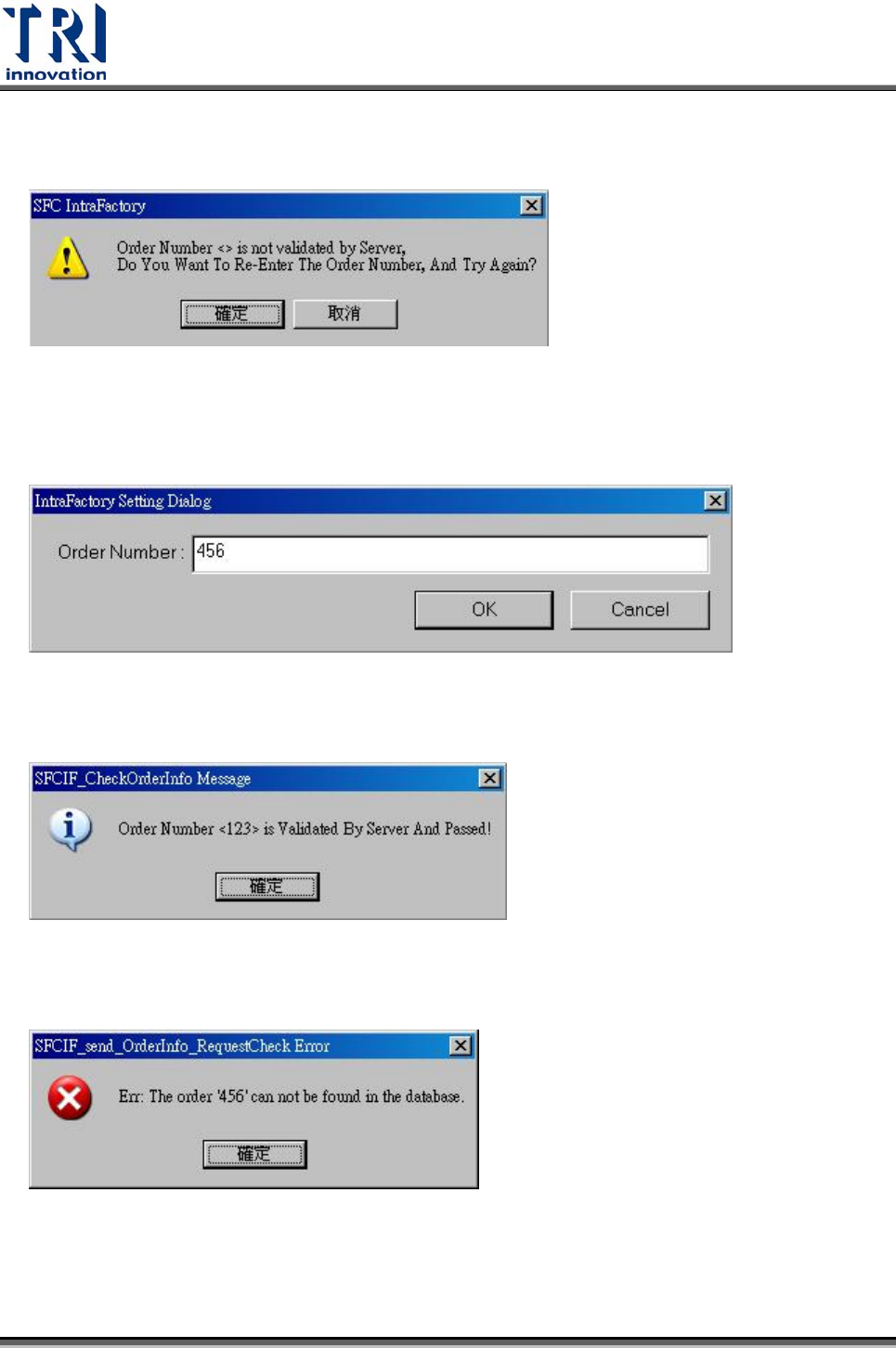

認，如果訂單編號不被客戶端 SFC System 允許，AOI 主程式就會顯示下列
訊息，詢問使用者是否要重新設定訂單編號。
Step5. 使用者如果選擇[確定]，AOI 會跳出下列視窗，讓使用者重新鍵入新的訂單編
號。
Step6. 此次訂單編號如果被客戶端的 SFC System 接受，AOI 會顯示下列訊息。

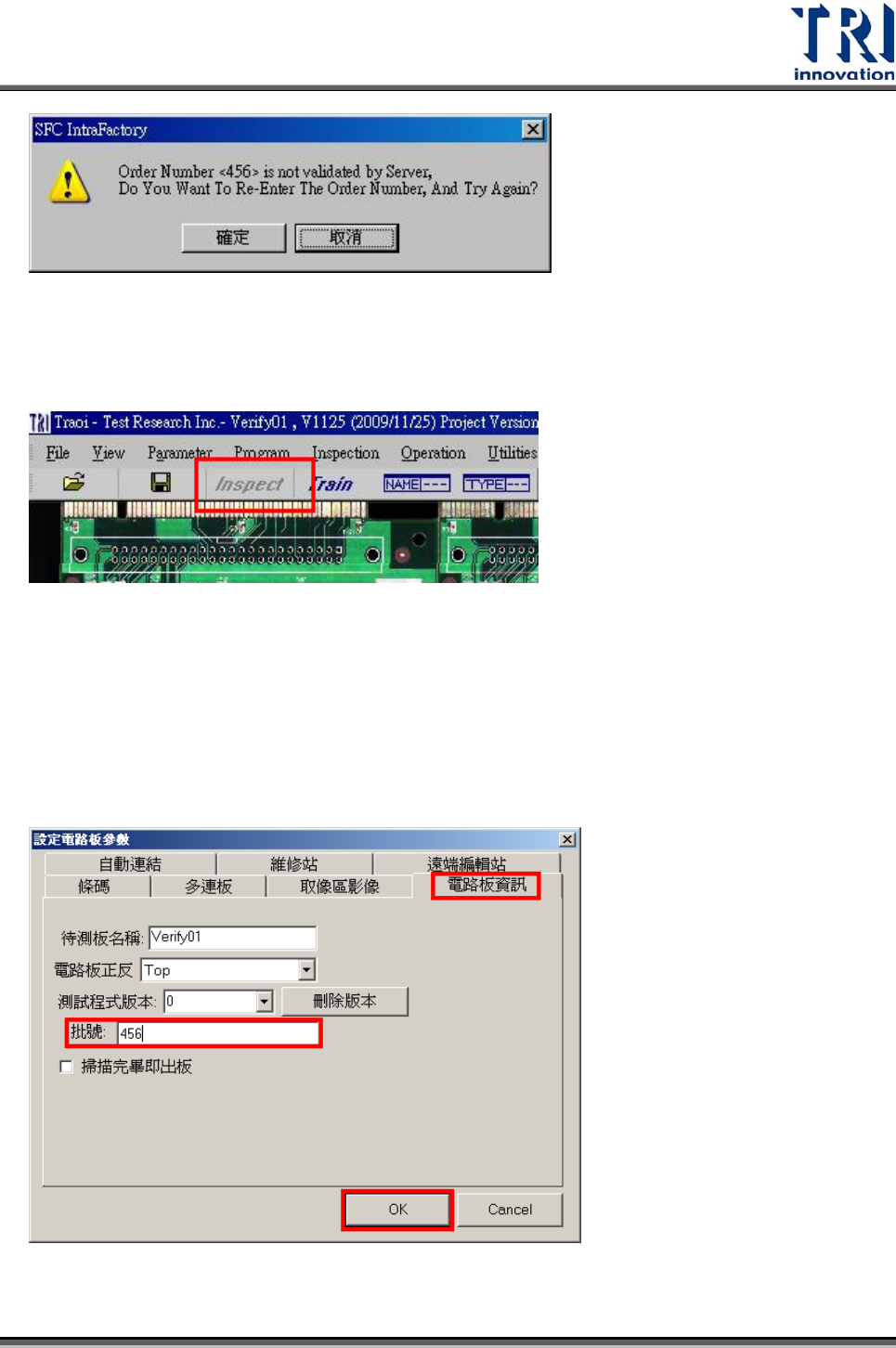

Step1. 此次訂單編號如果被客戶端的 SFC System 拒絕，AOI 會顯示下列訊息。
Step7. 在使用者按下[確定]後，系統會詢問使用者是否要重新鍵入訂單編號。
Test Research Inc.
TR7500SeriesUserGuide–Software 185
Step8. 如果使用者放棄重新輸入有效的訂單編號，AOI 機台將不能進行檢測(檢測按
鈕會反白)。
Step9. 如果使用者希望修改專案檔中的訂單編號，則可選擇使用下拉選單中[參數
(Parameter)/ 電路板(Panel)]功能。
Step10. 選擇[電路板資訊(Panel Info)]可以針對訂單批號(Lot Number)進行修改，在
使用者按下確認後，AOI 會將此訂單編號跟客戶端的 SFC System 進行確
認。
