Test Research Inc.
TR7500SeriesUserGuide–Software 203
⎭
⎬
⎫
⎩
⎨
⎧
−−
=
Sigma
LSLAverage
Sigma
AverageUSL
MinCpk
3
)(
,
3
)(
USL 以及 LSL分別為規格上下限，可在檢測模式啟動時輸入

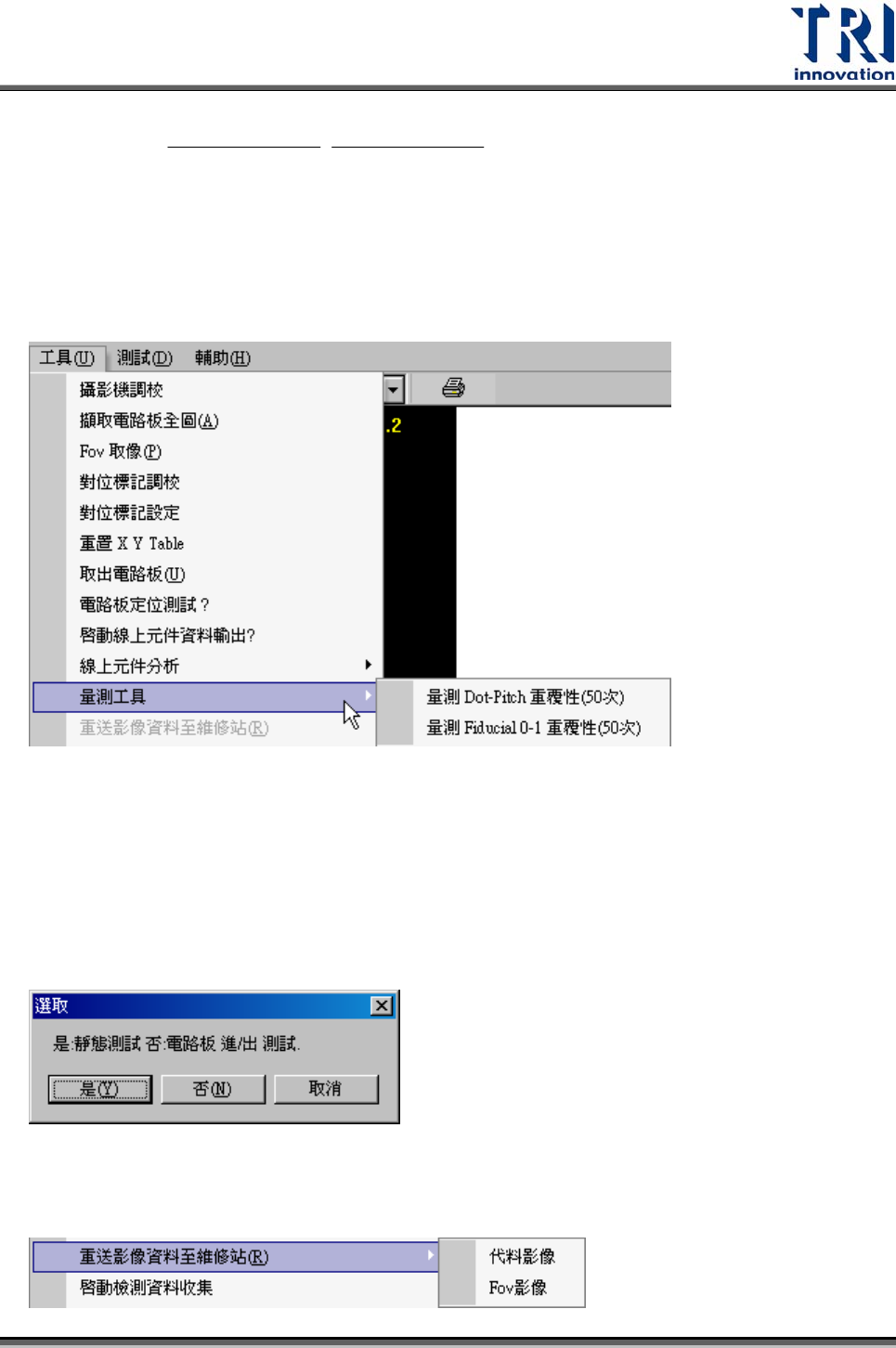

3.7.11 量測工具(GAUGE TOOL)
3.7.11.1 量測 Fiducial 0-1 重複性(50 次)
系統重複量測兩對位標記的距離 50次，並將結果儲存在[C:\AOI]資料夾中，第一組 50
次的量測結果檔名為[fireport1.txt]，若再進行多次量測則檔名依序會存為
[fireport2.txt]、[fireport3.txt]…。進行量測前需選擇選擇電路板出板或不出板來進行量
測。
3.7.12 重送影像資料至維修站(RESEND IMAGE DATA FOR REPAIR)
Test Research Inc.
204 TR7500SeriesUserGuide–Software
1) Alternative Image
只有在[參數/使用者模式/連接維修站]打勾時，此按鈕才有作用。按下此按鈕可以將維
修站需要的影像資料(包含*dir.1、*.win、*.img、*.bmp)再傳送一次到維修站電腦中，
路徑為使用者在[參數/使用者模式/電路板/維修站]中所設定的路徑。

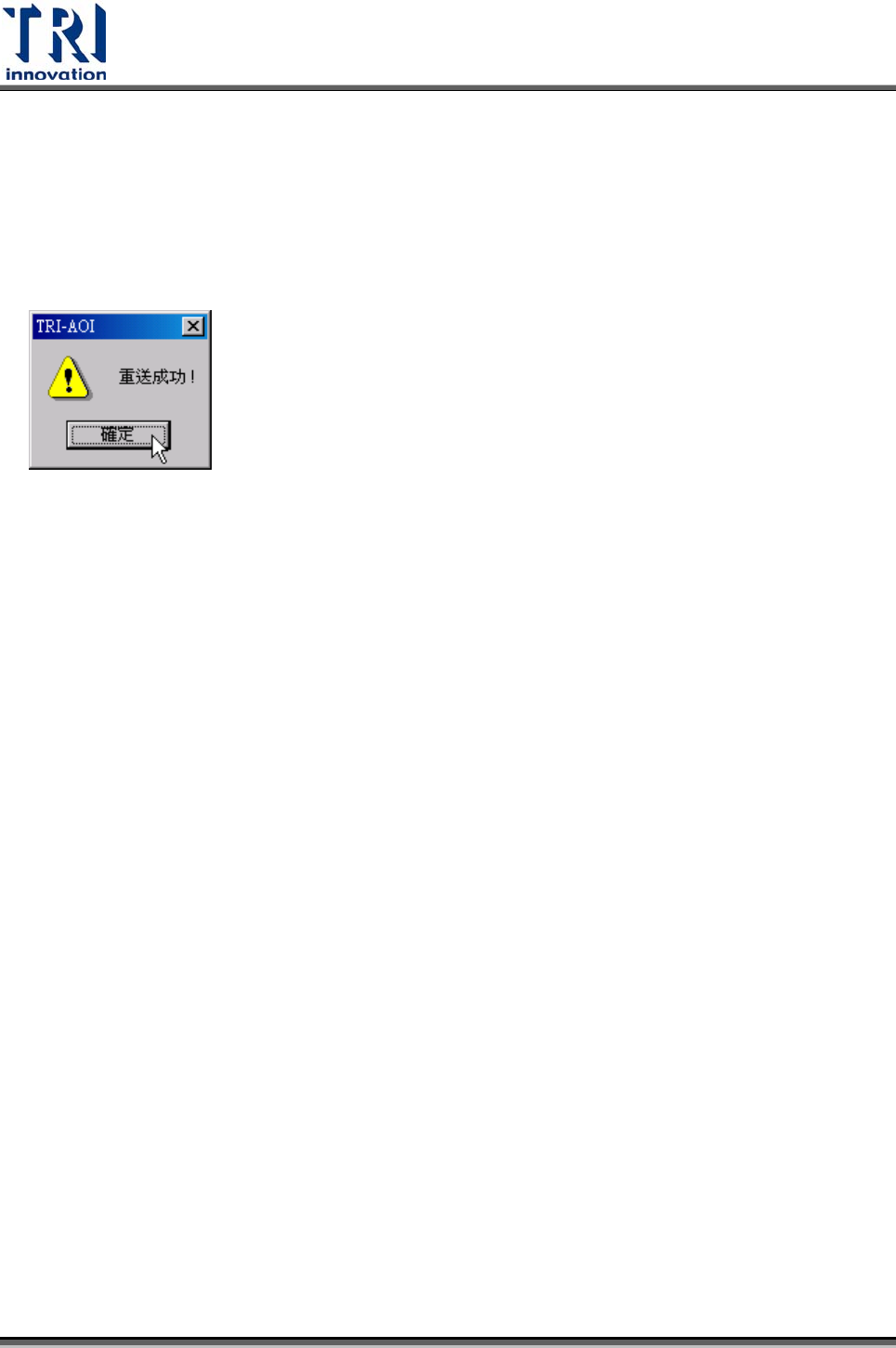

傳送成功出現以下訊息，請按[確定]。
2) Fov Image
傳送標準板子的 FOV影像到維修站。
Step2. 利用[工具(Utilities)/ FOV 取像(Capture FOV Images)]功能，將標準板的影
像，存到[FOVImage]資料夾下。
Step3. 啟動[工具(Utilities)/ 重送影像資料至維修(Resend Image Data for Repair)/
Fov 影像(Fov Image)]。
Step4. 此功能會將[FOVImage]內的[*.bmp]檔轉成[*.jpg]檔，傳到維修站路徑下，機
種名稱的資料夾內。
3.7.13 啟動檢測資料收集(E
NABLE INSPECTION DATA COLLECTION)
勾選此選項可將每一次檢測中每顆元件的結果，以文字檔產生在與程式相同的資料夾
中，檔案以[西元年月日時分秒]命名。
3.7.14 元件狀態(C
OMPONENT STATUS)
此功能須入[Train]的畫面中才可以點選。
勾選[Pass]、[Fail]及[Untest]後，按下[Refresh]按鈕，系統會自動統計出本片板子檢測
時通過、缺點或是不測的元件數。
Test Research Inc.
TR7500SeriesUserGuide–Software 205
3.7.15 產生實體影像資料(GENERATE REAL IMAGE DATA)
產生影像資料至 ICT或 ATE 設備。
